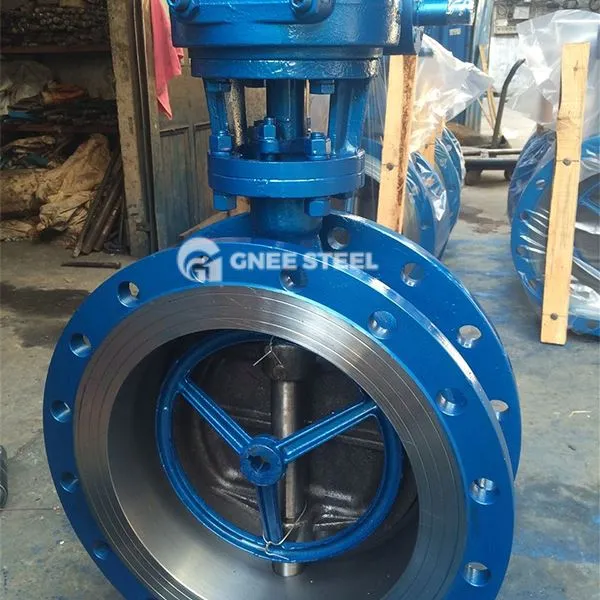

Užpakalio suvirinimo trigubas drugelio vožtuvas
Aprašymas
Buttrui suvirintas trijų posakių drugelio vožtuvas yra vožtuvas, kuriame naudojama trijų ekscentriška struktūra ir suvirinimo galinė jungtis. Jis specialiai naudojamas žiniasklaidos valdymui aukštos temperatūros, aukšto slėgio ir atšiaurių darbo sąlygų ir turi dvikrypčių sandarinimo galimybes ir ilgą gyvenimo savybes. Pagrindinės jo savybės apima:
Trigubas-ekscentrinis dizainas: vožtuvo stiebo ašis nukrypsta nuo drugelio plokštės centro, vožtuvo korpuso centro ir vožtuvo sėdynės sukimosi ašies ir vamzdyno ašies polinkio kampo, kad būtų pasiektas be trinties atidarymas ir uždarymas bei nulinis nutekėjimas.
Welding Connection: Vamzdynui sujungti naudojamas užpakalio suvirinimas, kad būtų išvengta flanšo nuotėkio rizikos. Jis tinka nuolatinėms montavimo ir vamzdynų sistemoms, kurioms reikalingas izoliacijos įvyniojimas.
Pasas ir ekstremalia aplinka.
Struktūriniai ir techniniai pranašumai
Sandarinimo struktūra
Kelių sluoksnių metalinis kietasis sandariklis: Drugelio plokštelė priima minkštų ir kieto laminuotų nerūdijančio plieno lakštų ir lanksčiojo grafito derinį, kuris turi ir elastinę kompensaciją, ir metalo tvirtumą, kad būtų pritaikytos staigių temperatūros pokyčiams.
Priešgaisrinė sauga: Visos metalo konstrukcijos dizainas vis dar gali išlaikyti sandarinimo vientisumą gaisro metu.
Važiavimas ir pritaikomumas
Pavaros režimas: palaikymo rankinis, sliekų pavara, pneumatinė, elektrinė ar hidraulinė, prisitaikykite prie nuotolinio valdymo reikalavimų.
Skersmens diapazonas: DN50 ~ DN2000 (2 "~ 80") dengimas, atitinkantis didelius srauto scenarijus.
Medžiaga ir procesas
Vožtuvo kėbulo medžiaga: anglies plienas (WCB), nerūdijantis plienas (304/316L), „Chrome-Molybdenum Steel“ (WC6/WC9).
Paviršiaus apdorojimas: sandarinimo paviršius yra chromuotas arba nitrizuotas, kad būtų padidintas atsparumas dilimui ir atsparumui korozijai
Užpakalio suvirinimo trigubas drugelio vožtuvo specifikacija
| Vidutinis | Oras, vanduo, garai, aliejus ir kt. |
| Spaudimas | 0 ~ 1,6MPa |
| Dydžio diapazonas | DN50 iki DN300, nuo 2 iki 12 " |
| Ryšys | Vaflių tipas |
| Struktūra | Trigubas ekscentrinis |
| Sandarinimo medžiaga | Kietas metalas |
| Medžiaga |
Nerūdijantis plienas |
| Disko medžiaga |
Nerūdijantis plienas |
| Paraiška | Maisto ir gėrimų, vandens ir nuotekų, ypač gryno vandens, gėlinimo, chemijos, tekstilės, farmacijos, minkštimo ir popieriaus, kasybos, katilo ir galios pramonės |
Užpakalio suvirinimo trigubas drugelio vožtuvas
