trijų krypčių rankinio vožtuvo aprašymas
Trijų krypčių rankinis vožtuvas yra vožtuvo įtaisas, valdantis terpės srauto kryptį trijuose vamzdynuose rankiniu būdu. Pagrindinė jo savybė yra trys skysčio kanalai (vienas įleidimo angos, dviejų lizdų ar dviejų įvadų, vienas lizdas), kurie gali lanksčiai realizuoti skysčio nukreipimo, santakos ar srauto krypčių perjungimą.
Vešiokite kūno struktūrą :
Paprastai pagamintas iš nerūdijančio plieno (304/316L), ketaus ar specialiųjų lydinių medžiagų, turinčių stiprų atsparumą korozijai ir pritaikant skirtingoms terpėms;
Tipiškas dizainas yra „kairiajame, dešinėje ir apačioje“ sąsajos išdėstyme, o kanalo jungties būseną valdoma vožtuvo šerdies padėties keitimas.
Drive Mode:
Visiškai priklausomas nuo rankinio veikimo (pvz., Besikeičiančios rankenos ar veržliarakčio), be elektros ar pneumatinės pagalbos.
Klasifikacija ir tipas
Klasifikavimas pagal funkciją:
Converging Valve: Du įleidimo angos yra sujungtos į vieną lizdą, naudojamas skirtingoms terpėms maišyti;
Diveting Valve: Vienas įvadas nukreiptas į dvi išleidimo angas, tinkančias srauto pasiskirstymui ar krypties perjungimui.
Klasifikavimas pagal struktūrą :
Ball vožtuvas Tipas: pakeiskite srauto kryptį pasukdami rutulį, pasižyminti puikiu sandarinimo veikimu (pvz., Rankiniu trijų krypčių rutuliniu vožtuvu);
Direkcinis vožtuvas Tipas: Naudokite vožtuvo šerdies poslinkį aukštyn ir žemyn, kad perjungtumėte kanalo ryšį, paprastai naudojamą hidraulinėse sistemose.
trijų krypčių rankinio vožtuvo specifikacija
| Nominalus skersmuo | Dn 15- dn50 (1/2 '', 3/4 '', 1 '', 1-1/4 '', 1-1}/2 '', 2 '') |
| Rutulinio vožtuvo tipas | Plūduriuojantis rutulinis vožtuvas, 3 krypčių rutulinis vožtuvas, V rutulio vožtuvas, aukšto slėgio rutulinis vožtuvas |
| Ryšys | Siūlai, flanšas, spaustukas, užpakalinis suvirinimas, lizdo suvirinimas, plonas porų spaustukas |
| Nominali spauda | PN16, PN25, PN40, PN64 |
| Vožtuvo kūno medžiaga | SUS304, SUS316, SUS316L |
| Antspaudo medžiaga | Ptfe |
| Vidutinė temp | -20 laipsnis ~ +120 laipsnis |
| Darbinė terpė | Oras, garai, vanduo, dujos, aliejus, dulkės, korozinė terpė ir kt. |
| Vairuotojo ryšys | ISO 5211 |
| Vožtuvo patikrinimas | ISO/din 5208-1987 |

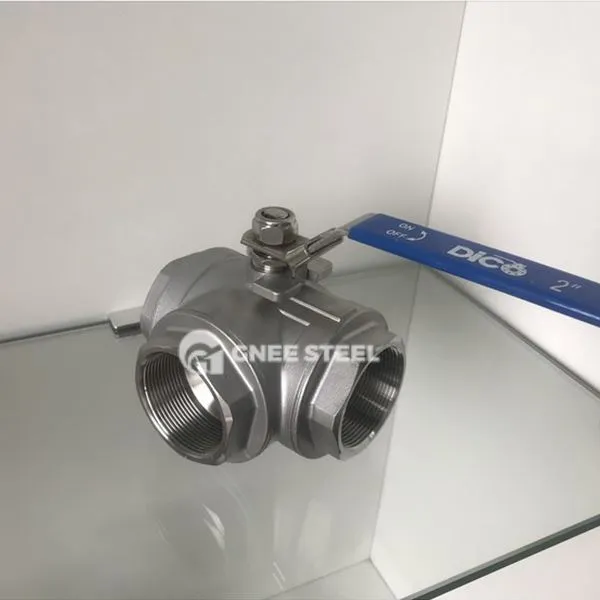

trijų krypčių rankinis vožtuvas
Paraiškos
Pramoninės kontrolės sistemos: kintamasis rūgščių ir šarmų terpės pernešimas ir maišymas cheminėse gamybose; Į priekį ir atvirkštinis vandens tiekimo perjungimas ir srauto reguliavimas vandens valymo sistemose.
Energija ir viešosios galimybės: garų/karšto vandens nukreipimo kontrolė šildymo vamzdžių tinkluose; Avarinis kelių vandens šaltinių perjungimas į priešgaisrinės apsaugos sistemas.
Atrankos taškai
Terpių pritaikomumas: 316L nerūdijančio plieno + fluoro išklotų sandarikliai, skirti labai koroziniams skysčiams; Slėgio lygis: Įprasti modeliai palaiko PN 16- pN40, o kietojo sandariklio struktūras reikia pritaikyti aukštai temperatūrai ir aukšto slėgio sąlygoms; Operacijos patogumas: Rankenos konstrukcija turi būti ergonomiška, o sukimosi sukimo momentas turi būti mažesnis arba lygus 50N · m, kad sumažintų veikimo sunkumus.
