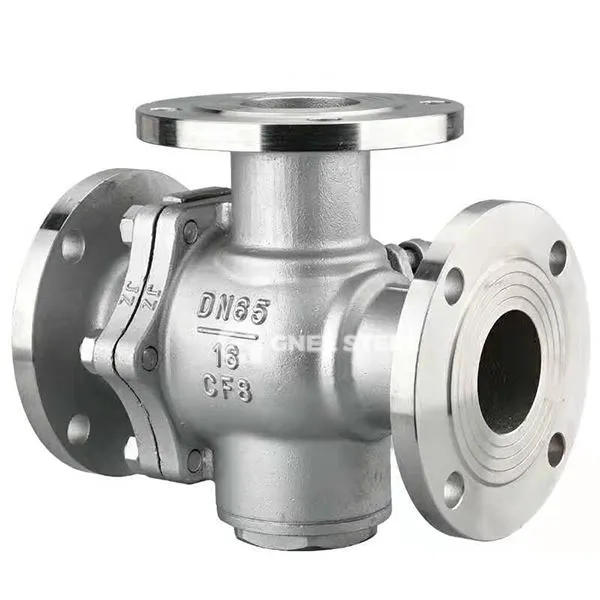

SS trijų krypčių rutulio vožtuvas

Nerūdijančio plieno trijų krypčių rutulinis vožtuvas yra vamzdyno valdymo elementas su nerūdijančio plieno (pvz., 304, 316L ir kt.) Kaip pagrindinė medžiaga. Rutulys gali būti pasuktas 90 laipsnių, kad būtų pasiektas vidutinio srauto kryptis nukreipimas, santaka ar perjungimas. Pagrindinės jo struktūrinės charakteristikos apima:

‌ Flow Channel Design‌:
‌L tipo srauto kanalas ‌: supraskite vidutinio srauto krypties dešiniojo kampo perjungimą (pvz., Įleidimo angos A\/B perjungimas);
‌T tipo srauto kanalas ‌: palaikykite trijų krypčių terpę nukreipimą arba santaką, tinkančią sudėtingam proceso valdymui.
‌Sealing System‌:
Minkštas sandariklis (PTFE\/EPDM vožtuvo sėdynė): pasiekite nulinį nuotėkį, taikomą temperatūrą -30-180 laipsnis;
Metalinis kietas sandariklis (pvz., Volframo karbido danga): Atlaiko ekstremalios -196-450 laipsnio darbo sąlygos.

Privalumai
‌ Atsparumas korozijai ‌:
304 Nerūdijantis plienas yra tinkamas įprastoms korozinėms aplinkoms (tokioms kaip silpnoji rūgštis, vandens garai);
316L nerūdijančio plieno yra molibdeno, o jo atsparumas chlorido jonų korozijai padidėja 3-5 laikais, tinkamais jūros vandeniui ir stiprioms rūgščioms terpėms.
‌Fluidinės charakteristikos:
Viso gręžinio dizainas sumažina srauto pasipriešinimą, srauto efektyvumas didesnis arba lygus 99%;
Paviršiaus poliravimas (RA mažesnis arba lygus 0. 8 μm) atitinka maisto lygio higienos standartus.
‌Operacinis patogumas ‌:
90 laipsnių greitas atidarymas ir uždarymas, sukimo momentas mažesnis arba lygus 20 n · m (žemiau DN50);
Palaiko vadovą, elektrinį ar pneumatinį valdymą, reagavimo laiką, mažesnį arba lygų 2 sekundėms (pneumatinis tipas).



SS trijų krypčių rutulio vožtuvas



Paraiškos
Cheminio proceso kontrolė: kintamos rūgšties ir šarminės terpės pernešimas reaktoriuose (tokiuose kaip 98% koncentruota sieros rūgštis ir 32% skystų šarmų); Nuotekų valymo sistemų nukreipimas ir santakos kontrolė.
Energija ir aplinkos apsauga: atominių elektrinių vandens paskirstymo sistema; Didelio druskos žiniasklaidos priemonės jūros vandens gėlinimo įrangos valdymas.
Maistas ir farmacija: sterilių skysčių (pieno produktų, farmacijos žaliavų) sanitarinė pernešimas.
Pasirinkimo ir diegimo taškai
Medžiagos pasirinkimas: 316L medžiaga + keramikos dangos vožtuvo sėdynė pirmenybė teikiama labai ėsdinančioje aplinkoje; Aukštos temperatūros garo vamzdynams reikalingas metalo kietojo sandariklio tipas (＞ 200 laipsnių).
Ryšio metodas: srieginis ryšys (DN 15- DN50): Lengvas diegimas, tinkamas mažiems vamzdynams; Flanšo jungtis (DN 65- DN300): Atsparumo slėgiui lygis gali pasiekti PN40, tinkamas pramoninėms aukšto slėgio sistemoms.
‌ Įdiegimo specifikacijos‌:
Horizontalus montavimas ir 90 laipsnių vožtuvo rankenėlės eksploatavimo vieta;
Srieginės sąsajos turi būti apvyniotos neapdorota juosta + sandarikliu, o flanšo jungtyse naudojamos grafito žaizdos tarpikliai;
Po montavimo reikalingas 1,5 karto darbo slėgio bandymas, o slėgis turi būti palaikomas 10 minučių be nuotėkio.
