pneumatinis 3 krypčių rutulinio vožtuvo aprašymas
Pneumatinis trijų krypčių rutulinis vožtuvas yra trijų krypčių rutulinis vožtuvas, varomas suslėgto oro. Pneumatinė pavara realizuoja 90 laipsnių rutulio sukimąsi, kad vidutinio srauto krypties perjungimas, nukreipimas ar santaka būtų atlikta. Pagrindinės jo kategorijos apima:
L tipo srauto kanalas : jungiasi du tarpusavyje statmenos kanalai, skirti dešiniojo kampo perjungimui vidutinio srauto krypčiai (pvz., Įleidimo → išėjimo a\/b perjungimas);
T tipo srauto kanalas: palaiko trijų ortogonalių vamzdynų ryšį ar sutrumpinimą ir gali tuo pačiu metu realizuoti nukreipimą, santaką ir kelių srautų reguliavimą.
Pagrindinės struktūros ir techninių parametrų
Main struktūra:
V ireninės kūno medžiagos : nerūdijantis plienas (304\/116L), lietinis plienas ir kt., Atsparumas korozijai tinka cheminei ir jūrų aplinkai;
Sealing System:
Minkštas sandariklis (PTFE vožtuvo sėdynė): nuotėkio lygis pasiekia VI, taikoma temperatūra -30-180 laipsnis;
Metalo kietas sandariklis: atlaikykite temperatūrą -196-450 laipsnis, tinkamas aukštai temperatūrai ir aukšto slėgio sąlygoms. Pneumatinė aktuatorius :
Cilindrų pavaros atsako laikas yra trumpesnis arba lygus 2 sekundėms, palaikantis 0. 4-0. 6MPa oro šaltinio slėgis;
Vožtuvo padėties nustatymas (pvz., Electro-pneumatinis padėties nustatymas) gali būti sumontuotas, kad būtų pasiektas tikslus srauto reguliavimas ir automatinis valdymas.
Techniniai parametrai:
Nominalusis skersmuo: dn 15- dn300;
Atsparumo slėgiui lygis: Įprastas 1 tipas. 6-6. 4MPA, aukšto slėgio pritaikytas tipas iki 31,5MPa;
Ryšio metodas: flanšas (dn 65- dn300), vidinis sriegis (dn 15- dn50).
pneumatinė 3 krypčių rutulinio vožtuvo specifikacija
|
Daiktas |
3 kelias L prievado nerūdijančio plieno flanšinis pneumatinis garo valdymo rutulinio vožtuvas |
||
|
Dydžio diapazonas |
1\/2 "~ 8", DN15 ~ 200 |
||
|
Veikimo režimas |
Dvigubas vaidinimas, pavasario grąžinimas (vienas vaidinimas) |
||
|
Veikimo slėgis |
1,6 ~ 6,4MPa |
||
|
Oro tiekimo slėgis |
Nuo 2,5 iki 8 barų |
||
|
Gyvenimo trukmė |
1, 000, 000 (1 milijonas) kartų |
||
|
Sukimosi kampas |
90 laipsnio ± 4 laipsnis |
||
|
Kūno medžiaga |
SS304, SS316, SS316L |
||
|
Pagrindinė medžiaga |
SS304, SS316, SS316L |
||
|
Sandarinimo medžiaga |
Ptfe: -30 laipsnis ~ 180 laipsnis, ppl: -30 laipsnis ~ 250 laipsnis |
||
|
Būdų skaičius |
3 kryptis L prievadas arba T uostas |
||
|
Pabaigos ryšys |
Flanšinė galas |
||
|
Tinkama žiniasklaida |
Vandens, oro, dujų, aliejaus, skysčio kontrolė |
||
|
Pasirenkama įjungimas |
Rankena, elektrinė išjungta arba pneumatinė veika |
||
|
Pasirenkami priedai |
„Namur Solenoid“ vožtuvas, LIBOT jungiklis, FRL, padėties indikatorius, rankinis įrenginys |
||
|
Paraiška |
Maisto ir gėrimų, vandens ir nuotekų, ypač gryno vandens, gėlinimo, chemijos, tekstilės, farmacijos, minkštimo ir popieriaus, kasybos, katilo ir galios pramonės |
||

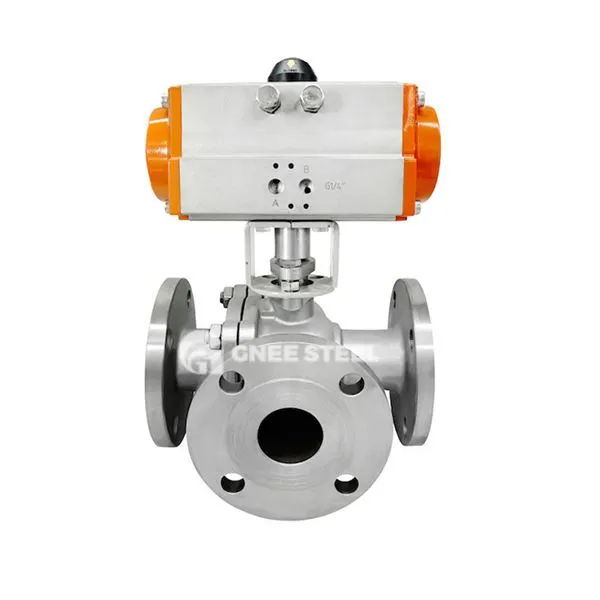

pneumatinis 3 krypčių rutulinis vožtuvas
Programos ir pranašumai
Pramoninis laukas:
Cheminio proceso kontrolė: daugiakanalis reaktorių perjungimas (pvz., Kintama rūgšties ir šarminių pernešimas);
Energijos sistema: atominių elektrinių vandens pasiskirstymas, aukštos temperatūros garo vamzdynų konvergencijos valdymas;
Aplinkos apsaugos inžinerija: „Diverter Valve“ nuotekų valymo įrenginių grupė, jūros vandens gėlinimo įrangos druskingumo reguliavimas.
Pagrindiniai pranašumai:
Greitas atsakymas: pneumatinis pavaros atidarymas ir uždarymo laikas, trumpesnis arba lygus 3 sekundėms, tinkamas aukšto dažnio veikimo scenarijams;
Stiprus atsparumas korozijai: 316L nerūdijančio plieno vožtuvo korpusas turi 3-5 kartų aukštesnį chlorido jonų atsparumą korozijai;
Aukštas higienos standartas: Veidrodinis poliravimas (RA mažesnis arba lygus 0. 8μm) atitinka maisto ir farmacijos pramonės aseptinius reikalavimus.
