Minkšto sėdintis rutulinio vožtuvo aprašymas
Minkštas sėdynės rutulinis vožtuvas yra rutulinis vožtuvas, kuriame naudojamos nemetalinės elastinės medžiagos (pvz., PTFE, Nylon ir tt Specifikacijos ir tipiškos programos yra šios:
Struktūrinės savybės
Sandarinimo struktūra
Rutulys juda link vožtuvo sėdynės, esant laikmenos slėgiui, kad susidarytų savarankiškas sandariklis . Minkštuvo vožtuvo sėdynė elastingai deformuota esant slėgiui, kad būtų nulis nulis (sandarinimo lygis pasiekia ANSI B16.104 VI klasę);
Vožtuvo sėdynės medžiaga gali būti PTFE (atsparus korozijai), RPTFE (padidėjęs atsparumas aukštai temperatūrai) ir nailonui (atsparios nusidėvėjimui), kad būtų patenkinti skirtingų terpių . poreikiai .
Ugdymo saugos dizainas
Metalinis žiedas yra įterptas į minkštą sandarinimo vožtuvo sėdynę . Po to, kai gaisre sudeginama nemetalinė medžiaga, metalinis žiedas vis tiek gali išlaikyti laikiną sandariklį (laikantis API 607 ugnies atsparios sertifikavimo);
Vožtuvo stiebo anti-Blowout struktūra (ISO 5211 standartas) neleidžia prarasti valdymo, kurį sukelia aukšto slėgio vidutinio poveikio .
Kompaktinis vožtuvas kūnas
Kaltinis plieno arba lietinio plieno vožtuvo korpusas (pvz., WCB medžiaga) sumažina srauto pasipriešinimą, o viso skersmens dizaino slėgio kritimas yra artimas tiesių vamzdžių sekcijos lygiui;
Apatiniame vožtuvo stiebo dizainas supaprastina priežiūrą ir nereikalauja viso vožtuvo išardymo .
Minkštas sėdintis rutulinio vožtuvo specifikacija
- Nominalus dydis: DN 15- DN200
- Kūno medžiaga: WCB, 304, 316, 316L
- Ryšio tipas: flanšas
- Slėgio klasė: pn 16- pn4.0mpa
- Struktūros tipas: plūduriuojančio rutulinio šerdies vožtuvo komponentai
- Sėdynės medžiaga: PTFE: -30 ~ 180c
- Ppl: -30 ~ 250c
- Pagrindinė medžiaga: 304, 316, 316L
- STEM medžiaga: 304
- Taikoma terpė: vanduo, aliejus, garai ir kt.

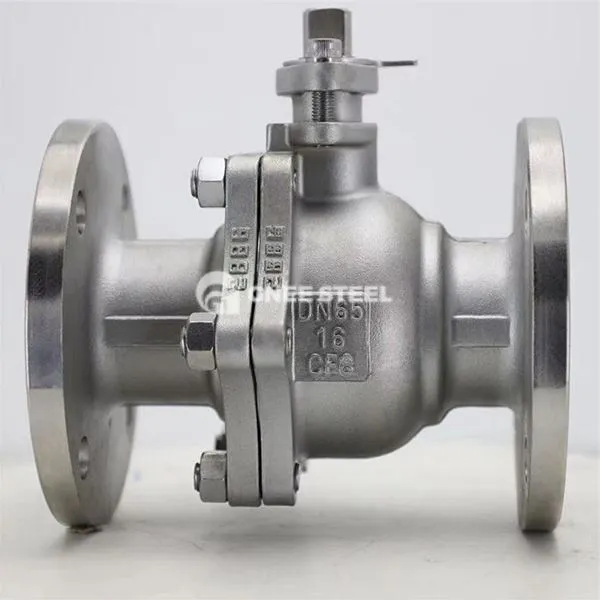

Minkštas sėdintis rutulinis vožtuvas
Privalumai
Zero nuotėkio sandariklis: elastinga minkšto vožtuvo sėdynės deformacija kompensuoja mikroskopinį nelygumą ir realizuoja dvipusį burbulo lygio sandariklį; Ultra-žemas srauto pasipriešinimas ir energijos taupymas: viso skersmens srauto kanalo dizainas, skysčio varžos koeficientas yra tik 1/5 to paties kalibro vartų vožtuvo;
Aukštas atidarymo ir uždarymo efektyvumas: 90 laipsnių sukimasis gali užbaigti jungiklį, o elektrinės pavaros reakcijos laikas yra mažesnis arba lygus 5 sekundėms;
Maža priežiūros kaina: vožtuvo sėdynė yra modulinė ir nereikalauja specialių įrankių, skirtų pakeisti .
Programos
Petrochemical: Kontrolės ėsdinančios terpės, tokios kaip sieros turinčioje žalios naftos ir etileno ., naudojama vartų vožtuvams pakeisti maoming naftos etileno augale, norint išspręsti vandens plaktuko efektą;
„City Gas“: Gamtinių dujų perdavimo ir paskirstymo vamzdynai (600 klasė), sprogimas atspari dizainas atitinka SIL2 saugos lygį;
Farmacijos ir maisto : sterilus vanduo ir tirpiklio gabenimas, PTFE vožtuvo sėdynės atitinka FDA maisto kokybės sertifikatą;
Power System: katilo tiekimo vandens reguliavimas (mažesnis arba lygus 200 laipsnių), minkšti sandarikliai yra atsparūs dažnai atidaryti ir uždaryti;
Aplinkos vandens valymas : rūgščių ir šarmų agentų pridėjimo sistema, atsparus korozijai vožtuvams
