Lygiagretus dvigubo disko vartų vožtuvas

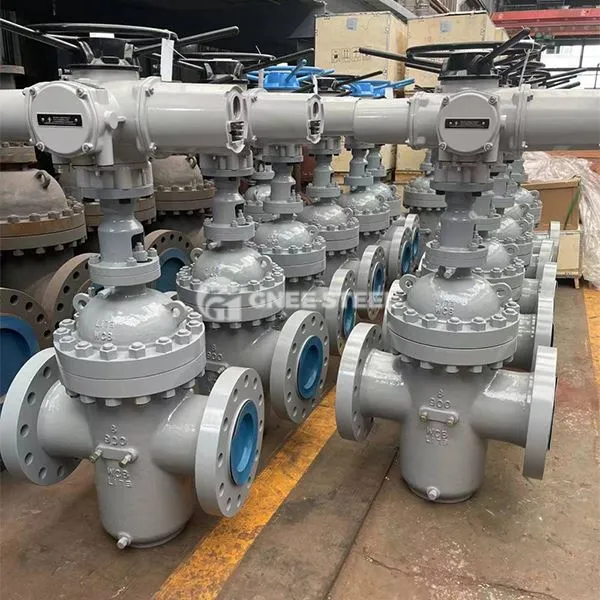

Lygiagretus dvigubo disko vartų vožtuvas (dar žinomas kaip lygiagretus dvigubų vartų vožtuvas) yra savotiškas vožtuvas, atidaromas ir uždaromas per vertikalų dviejų lygiagrečių vartų judėjimą, specialiai sukurtą aukšto slėgio, didelio srauto ar nešvarumų turinčių terpių ribiniam valdymui ir yra tinkama naftos, cheminės, elektros energijos ir kitų pramoninių vaizdų vaizdams. Jo pagrindinė struktūra atitinka API 600 ir GB/T 12234 standartus, pasižyminčius dvigubais vartų elastiniais sandarikliais ir mažo srauto varža.

Specifikacija

Nominalusis skersmuo: DN50 ~ DN1200 (bendrasis diapazonas), pilnas gręžinio dizainas, siekiant sumažinti slėgio kritimą.
Slėgio įvertinimas:
Amerikos standartas: klasė 150- klasė2500 (iki 42MPA).
Europos standartas: PN 10- pn420.
Taikoma temperatūra: -196 laipsnis (giliai šaltas) iki +550 laipsnio (aukštos temperatūros garai).
Ryšys: flanšas (ANSI/DIN standartas) arba suvirinimas, tinkamas aukšto slėgio vamzdynams.



„Gnee“ lygiagretus dvigubo disko vartų vožtuvas



Lygiagretus dvigubo disko vartų vožtuvo diegimo vadovas

I. Pasiruošimas prieš montavimą
Įrangos tikrinimas:

Patikrinkite, ar vožtuvo korpusas, vartai ir sandarinimo paviršius neturi pažeidimo, patvirtinkite, kad pavara (rankinė/elektrinė) atitinka vožtuvą, o laidų gnybtai yra nepažeisti.
Patikrinkite, ar vožtuvo specifikacijos (DN, slėgio lygis) ir vamzdyno parametrai yra nuoseklūs.
Įrankiai ir medžiagos:

Paruoškite flanšo varžtus, sandarinimo tarpiklius (rekomenduojama metalinės apvijos tarpikliai), tepalas, veržliaraktis, lygis ir pan.
Ii. Montavimo kryptis ir padėties nustatymas
Vertikalūs diegimo reikalavimai:

STEM kryptis: Turi būti dedama vertikaliai, ranka ar pavara yra viršuje, kad būtų užtikrinta, jog lygiagretus vartų judėjimas netrukdo gravitacijai.
Flanšo išlyginimas: lygiagretus derinimas su vamzdyno flanšu, kad būtų išvengta vožtuvo korpuso deformacijos dėl priverstinio montavimo (kalibruotas su lygiu).
Apeiti vožtuvo konfigūraciją (jei tokių yra):

Prieš montavimą, reikia atidaryti aplinkkelio vožtuvą, kad būtų subalansuotas slėgio skirtumas tarp įleidimo ir lizdo ir sumažinti varžą atidarymo (taikoma aukšto slėgio sistemoms).
Iii. Montavimo veiksmai
Flanšo ryšys:

Padėkite vožtuvą tarp dviejų flanšų, įkiškite varžtus ir iš pradžių juos priveržkite, kad ištaisytumėte flanšo paralelizmą, tada nuimkite vožtuvą.
Suvirinkite flanšą prie dujotiekio, kad būtų užtikrinta, jog suvirinimo šlakelis nepatenka į vožtuvo ertmę (po suvirinimo reikia išvalyti vidinę sieną).
Vožtuvo taisymas:

Grįžkite į vožtuvą, remiantis įstrižainės tvarka 3 kartus, tolygiai priveržkite varžtus (galutinis sukimo momentas pagal standartinius reikalavimus).
Visiški kiaurymių vožtuvai turi patikrinti, ar vidinis vamzdyno skersmuo yra didesnis arba lygus vožtuvo vidiniam skersmeniui, kad būtų išvengta trukdžių tarp drugelio plokštės ir vamzdyno.
Pavaros paleidimas:

Po elektros/pneumatinės pavaros sujungimo rankiniu būdu atidarykite ją iki 50% atidarymo laipsnio ir tada energiją patvirtinkite, kad patikrintumėte, ar atidarymo ir uždarymo kryptis atitinka indikaciją.
Išbandykite viso smūgio jungiklio veiksmą, kad įsitikintumėte
