Visas gręžinio trunonas pritvirtintas rutulinis vožtuvas

Visas gręžinis „Trunnion“ pritvirtintas rutulinio vožtuvas yra savotiškas rutulinio vožtuvas su ekscentrišku rutuliniu dizainu ir „Trunnion“ pavara kaip pagrindinė struktūra, jo visas gręžinio srauto kelias yra tas pats, kaip ir vidinis vamzdyno skersmuo, tinkantis dideliam klampumui, turinčiam daleles arba reikia atidaryti ir uždaryti sunkias sąlygas, greitai naudojamas naftos, cheminėms dujoms ir kitoms pramonėms.

Struktūra

Pagrindiniai komponentai:

• Trunnionas ir kamuolys:

Ekscentrinio veleno konstrukcijos „Trunnion“, kurį lemia rutulio sukimasis, kad būtų išankstinė išmetimas, sumažintų sandarinimo paviršiaus susidėvėjimą; Rutulinio paviršiaus veidrodžio poliravimas, visiškai gręžinio dizainas, siekiant užtikrinti, kad srauto kelias be susitraukimo.

• Vožtuvo korpusas ir sėdynė:

Vožtuvo korpusas pagamintas iš liejamo plieno arba nerūdijančio plieno, o vidinis kanalas yra lygus vamzdyno skersmeniui; Vožtuvo sėdynė yra plūduriuojančios konstrukcijos, o sandariklis formuojamas paspaudus rutulį per spyruoklę ar vidutinį slėgį.

• Vairavimo įrenginys:

„Trunnion“ išorinė slieko pavara, pneumatinė arba elektrinė pavara, palaiko 90 laipsnių greitą atidarymą ir uždarymą.
Pagalbinė struktūra:

• Gaisro ir sprogimui atspari dizainas: stiebo anti-diskenzijos struktūra, metalo sandariklio perteklius, prisitaikykite prie aukštos temperatūros ir aukšto slėgio aplinkos.
• Antistatinis prietaisas: per pavasario ir rutulio kontaktą su statinės elektros eksportu, kad būtų išvengta pavojingos terpės sprogimo.

• Nominalusis skersmuo (DN): DN 50- DN1200 (didelis burnos tipas), pilnas srauto kelias yra toks pat kaip ir vidinis vamzdžio skersmuo.
• Slėgio įvertinimas:
• Įprasti modeliai: 150- klasė900 (Amerikos standartas), PN 16- pN40 (Europos standartas).
• Aukštas slėgis pritaikytas: iki 2500 klasių (42MPa), tinkamas giliai šulinio dujų ištraukimui ar aukšto slėgio perdavimui.
• Ryšys: flanšo jungtis (standartinis arba išplėstas flanšas), spaustuko tipo arba suvirinimo tipas.

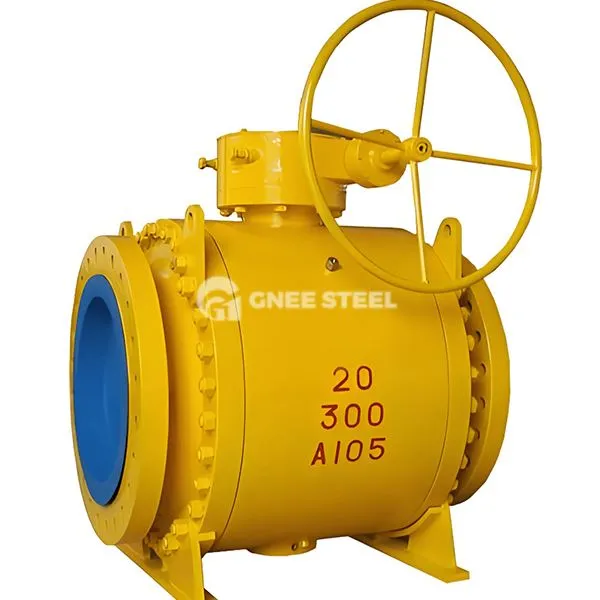

„Gnee Full Bore Trunnion“ pritvirtintas rutulinis vožtuvas



Savybės ir pranašumai

• Mažas srauto pasipriešinimas ir didelis srauto talpa: Visas kiaurymės dizainas sumažina vidutinį atsparumą, arti tiesiojo vamzdžio atsparumo srauto koeficientui, tinkančio didelio srauto scenarijams.
• Atsparus drabužiams ir ilgas gyvenimas:

Rutulys ir sėdynė yra padengti kietuoju lydiniu arba nikelio pagrindu pagamintu lydiniu, kuris yra atsparus terpėms, kuriose yra dalelių ir pluoštų, šveitimui.
Ekscentrinės briaunos struktūra sumažina atidarymo ir uždarymo trintį, paviršiaus gyvavimo sandarinimas padidėja daugiau nei 30%.

• Patikimas sandarinimas:

Dvigubo sandarinimo paviršiaus (metalo/minkšto sandariklio) konstrukcija, kad būtų galima nutekėti nulio, taikoma vakuuminė sistema.
Plūduriuojanti sėdynės kompensavimo struktūra, automatiškai prisitaikykite prie deformacijos, kurią sukelia temperatūros ar slėgio pokyčiai.

• Patogi operacija:

90 laipsnių sukimosi atidarymas ir uždarymas, mažas sukimo momentas (tik 60% paprastų rutulinių vožtuvų), nuotolinio automatikos valdymo palaikymas.

Paraiškos

• Nafta ir dujos:

Naftos šulinių dujų ištraukimo sistema, tolimojo vamzdyno aukšto slėgio ribos, sieros turinčios gamtinių dujų valdymas.

• Cheminė ir farmacija:

Aukšto vizualizacijos dervos, katalizatoriaus turinčios srutos, korozinės rūgšties ir šarminės terpės pernešimas.

• Metalurgija ir elektra:

Aukštos temperatūros garo vamzdynas, anglių dulkės ir pelenų apdorojimas, cirkuliuojanti vandens sistema.

• Aplinkos apsauga ir savivaldybė:

Nuotekų valymas, kuriame yra kietos dalelės, dumblo perdavimo vamzdynas

• Žiniasklaidos pritaikomumas: vienintelis vožtuvo tipas, kuris tuo pačiu metu gali patenkinti didelį klampumą, kietąsias daleles ir aukšto slėgio sandarinimo poreikius, išvengiant laikmenos kristalizacijos ar užsikimšimo.
• Ekonomika: Visas gręžinio dizainas sumažina siurbimo energijos suvartojimą, mažesnes priežiūros išlaidas nei vartų ar rutulio vožtuvai.
• Sauga: gaisras, sprogimas ir antistatinis dizainas, atitinkantis API 607/6FA ir kitus reikalaujančius standartus.
