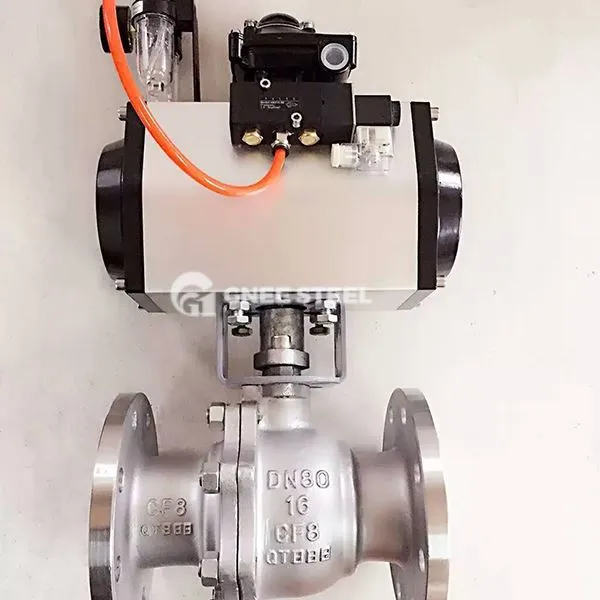

ant rutulinio vožtuvo su pneumatine pavara
Aprašymas
On-Off rutulio vožtuvas su pneumatine pavara yra greitai atidaromas ir uždaromas vožtuvas, varomas suslėgto oro. Jį sudaro pneumatinė pavara ir rutulinio vožtuvo korpusas. Pagrindinė jo funkcija yra visiškai atidaryta\/visiškai iš arti valdymas, kuris tinka automatizuotiems pramoniniams scenarijams, kuriems reikalingas greitas skysčio ribojimas ar laidumas (pvz., Avarinis išjungimas, nuotolinio valdymo pultas).
Pagrindinė struktūra ir sudėtis
Pneumatinė pavara
Cilindras ir stūmoklis: suspaustas oras verčia stūmoklį judėti, o išvesties sukimo momentas skatina rutulį, kad sukasi;
Valdymo elementas: įskaitant solenoidinius vožtuvus, padėties ir kt., Gaudami signalus, kad būtų galima sureguliuoti oro srauto kryptį ir slėgį;
Tipas: vieno veikimo (spyruoklės atstatymas) ir dvigubo veikimo (dvigubo oro valdymo), pritaikytas skirtingams valdymo reikalavimams.
Rutulinio vožtuvo korpusas
Rutulys: plūduriuojantis ar fiksuotas dizainas, viso skersmens struktūra sumažina skysčio atsparumą;
Monkatavimo medžiaga: PTFE (atspari korozijai) arba metalinis kietas sandariklis (aukšta temperatūra ir aukšto slėgio scenarijus);
Ryšio metodas: flanšas, sriegis ar suvirinimas, pritaikytas prie vamzdynų standartų (pvz., ANSI, DIN). Prijungiamos dalys
Brake ir vožtuvo kamienas.: Perduokite pavaros išėjimo sukimo momentą rutuliui, kad užtikrintumėte sinchroninį veikimą.
ant rutulinio vožtuvo su pneumatine pavaros specifikacija
| Dydžio diapazonas | 1\/2 "~ 8", DN15 ~ 200 |
| Veikimo režimas | Dvigubas vaidinimas, pavasario grąžinimas (vienas vaidinimas) |
| Veikimo slėgis | 1,6MPA |
| Oro tiekimo slėgis | Nuo 2,5 iki 8 barų |
| Gyvenimo trukmė | 1, 000, 000 (1 milijonas) kartų |
| Sukimosi kampas | 90 laipsnio ± 4 laipsnis |
| Kūno medžiaga | SS304, SS316, SS316L |
| Sandarinimo medžiaga | Ptfe: -30 laipsnis ~ 180 laipsnis, ppl: -30 laipsnis ~ 250 laipsnis |
| Būdų skaičius | 2 kelias |
| Pabaigos ryšys | Sriegio pabaiga |
| Tinkama žiniasklaida | Vandens, oro, dujų, aliejaus, skysčio kontrolė |
| Pasirenkama įjungimas | Rankena, elektrinė išjungta arba pneumatinė veika |
| Pasirenkami priedai | „Namur Solenoid“ vožtuvas, LIBOT jungiklis, FRL, padėties indikatorius, rankinis įrenginys |
| Paraiška |
Maistas ir gėrimai, vanduo ir nuotekos, ypač grynas vanduo, gėlinimas, cheminis, Tekstilės, farmacijos, minkštimo ir popieriaus |
ant rutulinio vožtuvo su pneumatine pavara
Privalumai
greitas atsakymas ir didelis patikimumas
Pneumatinei pavara nereikalauja sudėtingų grandinių, turi stiprią anti-interferencijos galimybes ir yra tinkama sprogimui atsparia ir didelės rizikos aplinka;
Akimalas turi stabilų veiksmą, didelį pakartojamumą ir palaiko nuotolinio automatikos valdymą.
EXCELLENT sandarinimo našumas
„PTFE“ vožtuvo sėdynė pasiekia nulinį nuotėkį kambario temperatūroje, o metaliniai kietieji sandarikliai gali atlaikyti temperatūrą iki 450 laipsnio .
Visoje žiniasklaidos pritaikomumas
Gali tvarkyti skysčius, dujas, garą ir daleles turinčias terpes (tokias kaip nuotekos, minkštimas).
ESy Priežiūra
Modulinė konstrukcija palaiko greitą sandariklių ar pavarų pakeitimą, kad sumažėtų prastovos.
Programos
Naftos cheminė
Avarinis naftos ir dujotiekių išjungimas, reaktorių medžiagų išskyrimas ir atsparumas vandenilio sulfido korozijai.
Energija ir galia
Greitas katilo garų sistemų ir dujų perdavimo vamzdynų išjungimo valdymas.
Vandens gydymas ir aplinkos apsauga
Srauto kontrolė nuotekų valymo įrenginiuose, patikimas terpės, turinčios kietas priemaišas, ribos.
FOOD ir FARMACINĖS
Aseptinis sanitarinių skysčių (pvz., Skystųjų vaistų ir pieno produktų) pristatymas atsižvelgiant į GMP sertifikavimo reikalavimus.
