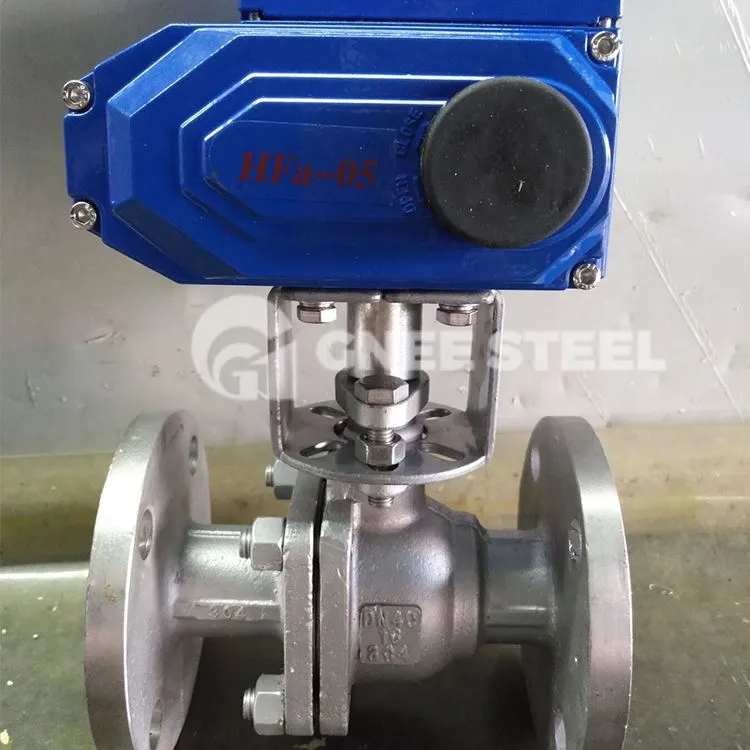

motorizuotas rutulinis vožtuvas Aprašymas
Elektrinis rutulinis vožtuvas yra svarbi pramoninės automatikos valdymo sistemų pavara. Jis veikia sukant vožtuvo diską aplink koto ašį. Vožtuvo lizdo angos pokytis yra tiesiogiai proporcingas vožtuvo disko judėjimui. Elektriniai rutuliniai vožtuvai pirmiausia naudojami terpei vamzdyne išjungti arba prijungti, taip pat gali būti naudojami skysčio srautui reguliuoti ir valdyti. Jie naudojami kaip dujotiekio slėgio komponentai pramoninės automatikos procesų valdyme.
automatinio rutulinio vožtuvo specifikacija
| Nominalus skersmuo | NPS1/2"-48"DN15-DN1200 |
| Ryšio tipas | Flanšas/Suvirinimas/Lizdo suvirinimas |
| Nominalus slėgis | 1.{1}}MPa 150 LB-900LB |
| Darbinė temperatūra | nuo -40 laipsnio iki 260 laipsnių |
| Darbo terpė | Vanduo, nafta, dujos ir kt. |
| Korpuso Medžiaga | Nerūdijantis plienas (ASTM A351-CF8M, CF8) |
| Flanšo galo standartas | JIS B2220, ANSI B16.5 |
| Testavimas | API 598, API 6D |
| Dizaino standartas | ANSI B16.34, API 603 |
elektrinis motorizuotas vožtuvas
Elektrinio rutulinio vožtuvo užspaudimo priežastys ir diagnostikos metodai
1 veiksmas: Pirmiausia atidarykite transmisijos pavarų dėžę, kad patikrintumėte, ar dėl stipraus rūdžių, guolio pažeidimo ar pašalinių daiktų kliūčių pavarų dėžėje vožtuvas neveikia. Jei tai nėra priežastys, pereikite prie kito veiksmo.
2 veiksmas: ištuštinkite elektrinį rutulinį vožtuvą. Jei vožtuvo kameroje yra slėgis, galima preliminariai nustatyti, kad užspaudimas įvyko dėl užstrigusio sandarinimo lizdo. Sandarinimo lizdas paprastai turi turėti 0,003 colio šoninio judėjimo erdvę. Jei įpurškiamas sandarinimo tepalas sukietėja, nešvarumų įstrigo sandarinimo lizdų tarpuose arba sugenda sandarinimo lizdo spyruoklė, tai gali užstrigti sandarinimo lizdas ir užstrigti rutulinis vožtuvas.
3 veiksmas: jei išleidimo operacijos metu vožtuvo kameroje nėra slėgio, galima nustatyti, kad priespaudą sukėlė didelis slėgio skirtumas tarp vožtuvo kameros ir pagrindinio dujotiekio. Kai slėgio skirtumas yra per didelis, sandarinimo lizdas stipriai prisispaudžia prie rutulio paviršiaus, padidindamas veikimo sukimo momentą ir sukeldamas rutulinio vožtuvo užstrigimą ir gedimą.
