Lietinis plienas plūduriuojančių rutulinių vožtuvų aprašymas
Laidinis plieninis plūduriuojančio rutulio vožtuvas yra vožtuvas, kuris pasiekia sandarinimą, paspausdamas sandarinimo žiedą plūduriuojančiu rutuliu. Rutulys automatiškai prispaustas prie sandarinimo žiedo prie išleidimo angos, esant terpės slėgiui. Jis tinka vienpusei ar dvipusiam vamzdynų valdymui vandens, garų, aliejui, gamtinėms dujoms ir kitoms terpėms.
Savybės
Sandarinimo atlikimas
Savarankiškas sandariklis: žemo slėgio sąlygomis sandarinimas pasiekiamas vidutinio slėgio. Aukšto slėgio sąlygomis (PN16 ~ PN420) sandarinimo žiedas turi turėti didelę apkrovą. Rekomenduojama naudoti karbido sandarinimo struktūrą.
Mažas atsparumas srautui: Viso gręžinio dizainas turi mažą atsparumą skysčiams ir yra tinkamas aukšto srauto scenarijams.
Pritaikomumas ir patvarumas
Terpių suderinamumas: tinkamas vandeniui, garams, aliejui, silpnai ėsdinančioms rūgšties/šarminiams tirpalams ir granuliuotoms terpėms (kietojo sandariklio modelis).
Slėgis ir temperatūros atsparumas: Nominalus slėgis apima PN16 ~ PN420, o temperatūros diapazonas yra -29 laipsnis ~ 550 laipsnio (kietojo sandariklio struktūra).
Lietinis plienas plūduriuojančių rutulinių vožtuvų specifikacija
Standartinės specifikacijos
| Dizainas ir gamyba | API 6D/API 608/BS5351/ISO 17292 |
| Sienos storis | API 6d |
| Akis į akį | API 6d |
| Flanšo galo matmenys | ANSI/ASME B16.5 |
| Patikrinimas ir bandymai | API 6D/API 598 |
| Gaisro saugus dizainas | API 607/API 6FA |
| Medžiaga | NACE MR 0175 |
Produktų asortimentas
| Tipas | Plūduriuojantis rutulys |
| Kūno medžiaga | Anglies plienas, žemos temperatūros anglies plienas, nerūdijantis plienas, dupleksinis plienas |
| Sėdynė | Minkštas sėdėjimas: PTFE, RPTFE, NYLON, PEEK, PPL, DELRIN, DEVLON, PCTFE, PTFE Stiklas užpildytas, PTFE anglies užpildyta |
| Sėdi metalas: „Stellite“, „Tunsten Carbide“, „Chrome“ karbidas | |
| Dydžio diapazonas | 1/2 "-6" (dn 15- dn150) |
| Klasės reitingas | ANSI klasė 150-1500 |
| Pabaigos ryšys | Flanguotas, užpakalis suvirinimas |
| Operatorius | Svirtis, slieko įrankiai, elektrinė, penumatija |

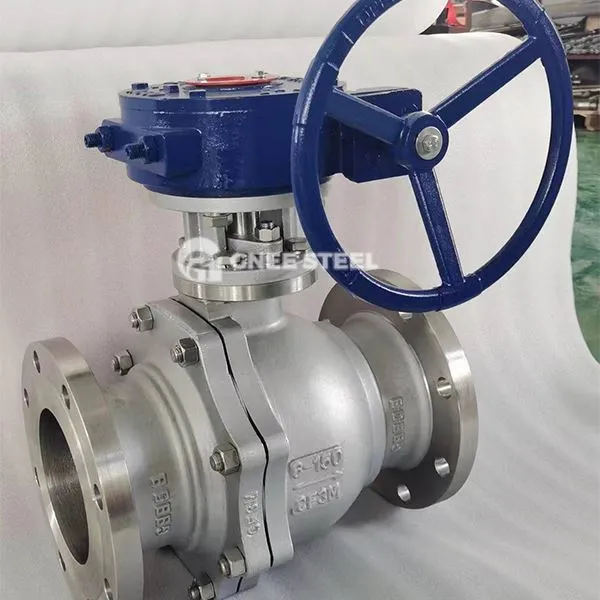

Lietinis plieninis plūduriuojantis rutuliniai vožtuvai
Atrankos rekomendacijos
slėgio lygis
Žemo slėgio sistema (pvz., Vandens tiekimas): Pasirinkite PN16 ~ PN40 Soft SEAL RUN RUN VOTVE.
Aukšto slėgio/aukštos temperatūros scenarijus (pvz., Garas): Pasirinkite kietą sandariklio struktūrą (paviršiaus paviršiaus stellite lydinys), tinkama PN63 ~ PN420.
Sal Type
Soft SEAL: PTFE SEAL RING yra tinkamas įprastoms terpėms (mažesnėms arba lygus 200 laipsnių) .
Hard Seal: Metalinis sandariklio žiedas yra atsparūs aukštai temperatūrai ir dalelių susidėvėjimui, o jo tarnavimo laikas gali pasiekti 100, 000 atidarymo ir uždarymo laikus
