Produktų aprašymas

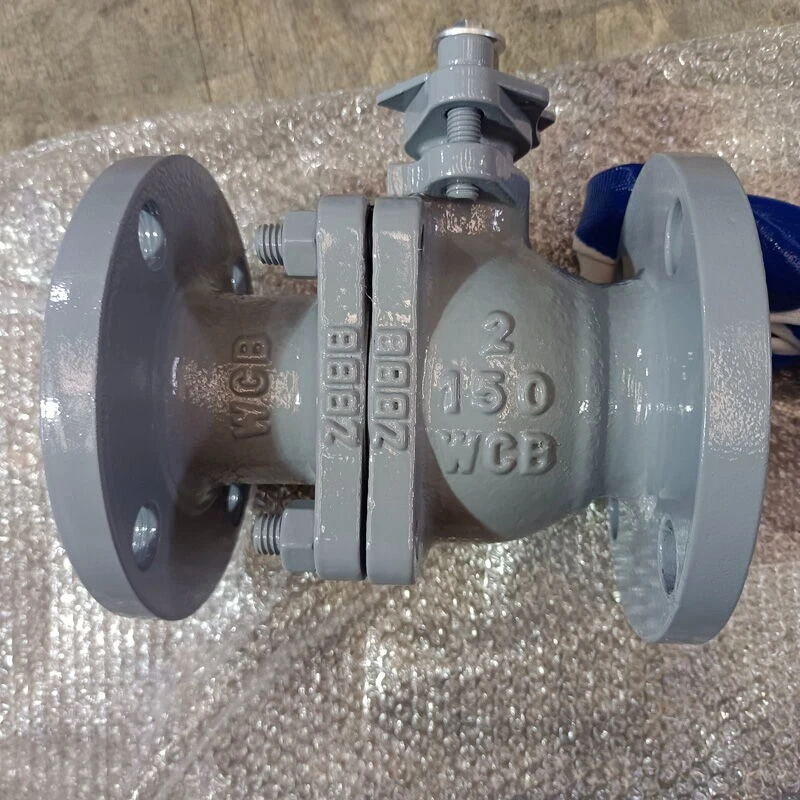

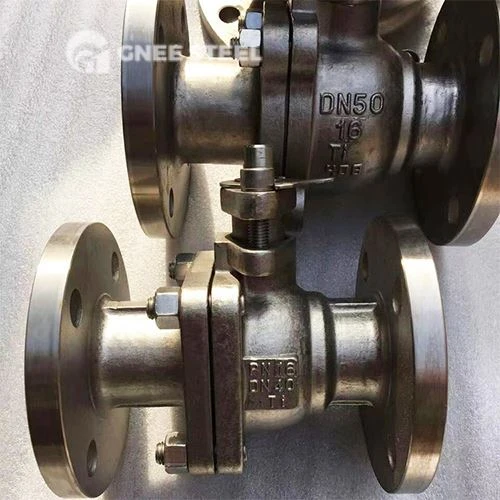

A216 WCB plūduriuojantis rutulinis vožtuvas yra svarbus vožtuvų tipas, plačiai naudojamas naftos chemijos, ilgo atstumo vamzdynuose ir kitose srityse. Plaukiojančio rutulinio vožtuvo A216 WCB uždarymo elementas yra perforuotas rutulys (arba jo dalis). Rutulys sukasi su vožtuvo kotu, atidarydamas arba uždarydamas vožtuvą.
Tarp įvairių vožtuvų rutuliniai vožtuvai turi palyginti mažą pasipriešinimą srautui. Kai atidarytas pilnos-angos rutulinis vožtuvas, rutulinis kanalas, vožtuvo korpuso kanalas ir jungiamojo vamzdžio skersmuo yra vienodi ir sudaro vieną skersmenį, todėl terpė gali tekėti beveik be nuostolių.
A216 WCB plūduriuojantis rutulinis vožtuvas gali būti visiškai atidarytas arba uždarytas 90 laipsnių kampu, todėl jis greitai atidaromas ir uždaromas. Palyginti su tų pačių specifikacijų sklendėmis ir rutuliniais vožtuvais, rutuliniai vožtuvai yra mažesni ir lengvesni, todėl juos lengviau montuoti.
Gaminių specifikacija
Nominalus skersmuo: DN15 ~ 500 mm
Nominalus slėgis: PN1,6 ~ 10,0 MPa
Darbinė temperatūra: -196 ~ 150 laipsnių
Pagrindinės medžiagos: WCB, A216-WCB
Projektavimo standartai: GB/T 12237, API 6D, ASME B16.34
Jungiamieji flanšai: GB/T 9113, JB/T79, Hg20592, ANSI B16.5, B16.47
Testavimas ir patikra: GB/T9092, AP16D, AP1598
Pagrindinės sudedamosios dalys
| NE. | Dalies pavadinimas | Medžiaga | |
| GB | ASTM | ||
| 1 | Vožtuvo korpusas | WCB | A2116-WCB |
| 2 | Sandarinimo žiedas | PTFE | PTFE |
| 3 | Sfera | 1C18Ni9Ti | SS304 |
| 4 | Riešutas | 35 | A194-2H |
| 5 | Stud | 35CrMoA | A193-B7 |
| 6 | Akmens korpusas | WCB | A216-WCB |
| 7 | Tarpiklis | Lankstus grafitas + nerūdijantis plienas | B12.10-304F/.G |
| 8 | Užpildas | PTFE | PTFE |
| 9 | Pakavimo liauka | WCB | A2116-WCB |
| 10 | Padėties nustatymo gabalas | 25 | A105 |
| 11 | Apvadas | 65 mln | AISI 1066 |
| 12 | Rankena | K33 | A47-667 Gr.32510 |
| 13 | Vožtuvo kotas | 1Cr33 | A276-410 |
| 14 | Varžtas | 35 | A193-B7 |
| 15 | Traukos poveržlė | PTFE | PTFE |

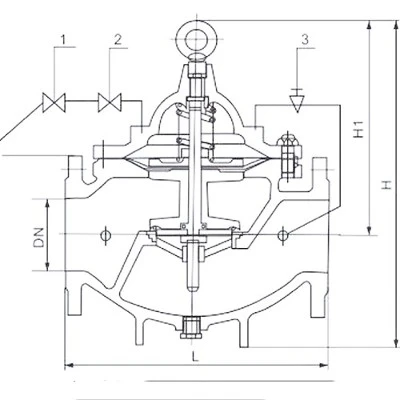

Pagrindiniai išorinės jungties matmenys
| Nominalus skersmuo | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| d1 | 13 | 19 | 25 | 38 | 64 | 64 | 76 | 102 | 127 | 152 | 203 |
| L | 108 | 117 | 127 | 165 | 191 | 191 | 203 | 229 | 356 | 394 | 457 |
| H | 59 | 63 | 75 | 95 | 142 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 230 | 400 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
| Svoris (kg) | 2.5 | 3 | 5 | 7 | 15 | 19 | 19 | 33 | 58 | 93 | 160 |
