I. Struktūra ir montavimo metodai

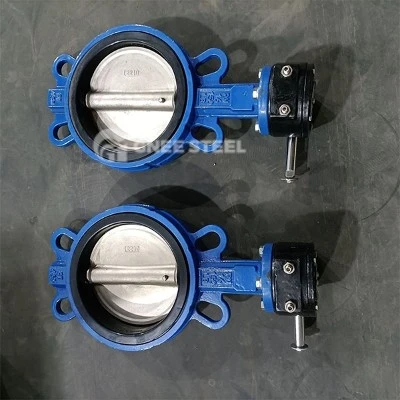

1. Plokščių{1}}tipo ryšys
Struktūriniai ypatumai:
Vožtuvo korpuse nėra flanšų, kurių abiejuose galuose yra lygūs sandarinimo paviršiai.
Priklauso nuo „užspaudimo“ tarp dviejų vamzdžių flanšų (reikalauja specialių sandarinimo tarpiklių, pvz., NBR arba PTFE).
Diegimo procesas:
Įdėkite vožtuvą tarp dviejų flanšinių vamzdžių, sulygiuodami varžtų skyles.
Įdėkite sandarinimo tarpiklius (po vieną kiekvienoje vožtuvo korpuso pusėje; kai kuriose konstrukcijose naudojama viena tarpinė).
Įkiškite varžtus ir priveržkite įstrižai, kad sandarintumėte flanšo suspaudimo jėga.
Pagrindiniai priedai:
Nereikia vožtuvų flanšų; tik varžtus, veržles ir tarpiklius, atitinkančius vamzdžio flanšo specifikacijas.
2. Flanšinė jungtis
Struktūriniai ypatumai:
Vožtuvas turi integruotus liejinius arba suvirintus flanšus su iš anksto{0}}išgręžtomis varžtų skylėmis, kad būtų galima tiesiogiai „prieš-prie -veido“ sujungti su vamzdžių flanšais.
Diegimo procesas:
Tarp vožtuvo flanšo ir vamzdžio flanšo uždėkite vieną sandarinimo tarpiklį.
Sulygiuokite varžtų skyles, įkiškite varžtus ir priveržkite įstrižai, kad būtų užtikrintas sandarinimas per išankstinį varžto įtempimą.
Pagrindiniai priedai:
Varžtai, veržlės ir viena tarpinė, atitinkanti flanšo specifikacijas.
II. Rekomenduojamos programos
1. Plokštelės- tipo drugeliai
Vietos-ribotos sritys: Pvz., siurblinės su tankiais vamzdynais arba vidinėmis įrangos linijomis.
Žemo/vidutinio{0}}slėgio, vidutinės{1}}temperatūros terpė: Pvz., vandens tiekimas, nuotekos, ŠVOK sistemos (slėgis mažesnis arba lygus 1,6 MPa, temperatūra mažesnė arba lygi 120 laipsnių).
Išlaidoms- jautrūs, mažai{1}}priežiūros scenarijai: Pvz., komunaliniai vandens projektai, pramoninės aušinimo sistemos.
2. Flanšiniai drugelio vožtuvai
Aukšto{0}}slėgio / aukštos{1} temperatūros terpės: Pvz., naftos chemijos produktai, gamtinės dujos (slėgis didesnis arba lygus 2,5 MPa, temperatūra mažesnė arba lygi 400 laipsnių).
Didelės{0}}sandarumo-paklausos programos: Pvz., degi/sprogi (SND, metanolis) arba toksiška/pavojinga terpė (rūgščių/šarmų tirpalai).
Dažnos{0}}priežiūros sistemos: Pvz., chemijos gamyklų vamzdynai, kuriuos reikia reguliariai tikrinti.
Didelio{0}}skersmens vožtuvai (DN didesnis arba lygus 300): Flanšinis tipas užtikrina lengvesnį išlygiavimą ir stabilų sandarinimą.
III. Atrankos svarstymai
Medijos parametrai:
For pressure >1.6MPa or temperature >120 laipsnių,flanšinis tipaspirmenybė teikiama.
Esant žemam-slėgiui / aplinkos-temperatūrai, vaflių tipasyra gyvybinga.
Erdvės apribojimai:
Jei ašinė erdvė yra ribota (pvz., sandarūs įrangos tarpai), vaflių tipasyra vienintelė galimybė.
Priežiūros dažnumas:
Dažnai prižiūrimoms linijoms (pvz., reaktoriaus padavimo vožtuvams), flanšinis tipassumažina prastovos laiką.
Vamzdžių suderinamumas:
Patikrinkite flanšo specifikacijas (pvz., PN1.6/DN100), kad išvengtumėte neatitikimų.
Plokščių tipui įsitikinkite, kad vamzdžio flanšo atstumas atitinka vožtuvo korpuso ilgį.
