A dviejų{0}}dalių rutulinis vožtuvassusideda iš dviejų vožtuvų korpusų, sujungtų varžtais, kurių viduryje yra rutulys ir sandariklis. Sukant rutulį galima išjungti{1}}arba prijungti dujotiekio terpę. Pagrindinis jo pranašumas slypi jo struktūroje, kuri yra tarp vieno- ir trijų{4} dalių vožtuvo. Jį lengviau išardyti ir prižiūrėti nei vientisą -rutulinį vožtuvą (nereikia keisti viso vožtuvo), jis yra kompaktiškesnis ir geresnis sandarinimo efektyvumas nei trijų-dalių rutulinis vožtuvas.
Jis tinka vidutiniam ir žemam slėgiui, kai reikalinga lengva priežiūra. Palyginti su vientisu-rutuliniu vožtuvu, juo galima pakeisti vožtuvo šerdį ir sandariklį, todėl priežiūros išlaidos mažesnės. Palyginti su trijų dalių rutuliniu vožtuvu, jis sumažina vieno vožtuvo korpuso jungties paviršių ir sumažina nuotėkio riziką. Jis turi atitikti pramonės standartus, tokius kaip GB/T 12237 ir JB/T 8528, kad būtų užtikrintas jungties sandarumas ir veikimo patikimumas.
GNEE yra pirmaujantis vožtuvų gamintojas Kinijoje, turintis CNC dirbtuves, teikiantis vožtuvų pritaikymo paslaugas.B2B vožtuvų sprendimai – pateikite savo reikalavimus!
dviejų{0}}dalių rutulinis vožtuvas Pagrindiniai privalumai
Dviejų dalių rutuliniai vožtuvai daugiausia naudojami vamzdynuose terpės nupjovimui, paskirstymui ir srauto krypčiai keisti. Jie turi šiuos svarbius pranašumus:
Mažas atsparumas skysčiui: pasipriešinimo koeficientas yra lygus tokio paties ilgio vamzdžio sekcijos pasipriešinimo koeficientui.
Kompaktiška struktūra: mažas dydis, lengvas svoris ir paprasta struktūra.
Patikimas sandarinimas: sandarinimo paviršiaus medžiagoje plačiai naudojamas plastikas ir kt., užtikrinantis geras sandarinimo savybes ir tinkamas vakuuminėms sistemoms.
Lengvas valdymas: Greitas atidarymas ir uždarymas; 90 laipsnių pasukimo pakanka, kad būtų galima visiškai atidaryti arba visiškai užsidaryti, o tai palengvina nuotolinio valdymo pultą.
Lengva priežiūra: paprasta konstrukcija; sandarinimo žiedas paprastai yra kilnojamas, todėl jį lengva išmontuoti ir pakeisti.
Stiprus atsparumas korozijai: visiškai atidarytas arba visiškai uždarytas sandarinimo paviršius yra izoliuotas nuo terpės, o praeinanti terpė nerūdys sandarinimo paviršiaus.
Platus pritaikymo diapazonas: tinka vamzdžių skersmenims nuo kelių milimetrų iki kelių metrų ir nuo didelio vakuumo iki aukšto slėgio.
dviejų{0}}dalių rutulinis vožtuvas Konstrukcinės savybės
Dviejų{0}}dalių vožtuvo korpuso konstrukcija
Sudaryta iš dviejų{0}} vožtuvo korpuso ir vožtuvo dangtelio dalių, sujungtų varžtais, konstrukcija yra kompaktiška, ją lengva montuoti ir prižiūrėti. Palyginti su vientisais{2}}rutuliniais vožtuvais, jis pasižymi puikiomis sandarinimo savybėmis ir mažesne nuotėkio rizika.
Rutulio ir sėdynės sandariklis
Uždarymo elementas yra rutulys, kuris sukasi 90 laipsnių aplink vožtuvo korpuso vidurinę liniją, kad atsidarytų ir užsidarytų.
Sandarinimo paviršiaus medžiaga: Plačiai naudojami plastikai (pvz., PTFE) ir guma, užtikrinantys puikias sandarinimo savybes ir tinkami vakuuminėms sistemoms.
Pleišto sandariklio konstrukcija: vožtuvo kotas suteikia mechaninę jėgą, prispaudžia rutulį prie vožtuvo lizdo, kad būtų užtikrinta, jog sandariklio nepaveiktų vamzdyno slėgio skirtumai.
Trintis{0}}Laisvas atidarymas ir uždarymas
Rutulio sukimosi metu tarp rutulio ir vožtuvo lizdo nėra tiesioginės trinties, todėl sumažėja sandarinimo paviršiaus susidėvėjimas, pailgėja tarnavimo laikas ir sumažėja atidarymo bei uždarymo sukimo momentas.
Savaiminio{0}}valymo funkcija
Kai rutulys pakrypsta nuo vožtuvo lizdo, skystis tolygiai teka išilgai sandarinimo paviršiaus 360 laipsnių kampu, nuplaudamas susikaupusias šiukšles ir užkertant kelią užsikimšimui.
dviejų{0}}dalių rutulinio vožtuvo veikimo principas
Atidarymo procesas
Sukant rankratį prieš laikrodžio rodyklę arba naudojant pavarą vožtuvo kotas pasislenka priešinga kryptimi, o apatinė kampinė plokštuma atjungia rutulį nuo vožtuvo lizdo.
Vožtuvo kotas toliau kyla, sąveikaudamas su kreipiamuoju kaiščiu spiraliniame griovelyje, todėl rutulys be trinties sukasi į visiškai atidarytą padėtį, todėl terpė gali sklandžiai praeiti.
Uždarymo procesas
Sukant rankratį pagal laikrodžio rodyklę vožtuvo kotas nuleidžiamas, todėl rutulys palieka vožtuvo lizdą ir sukasi.
Per paskutinius kelis rankinio rato apsisukimus vožtuvo koto apačioje esanti kampinė plokštuma mechaniškai supina rutulį, tvirtai prispaudžiant jį prie vožtuvo lizdo, kad būtų visiškai užsandarintas.

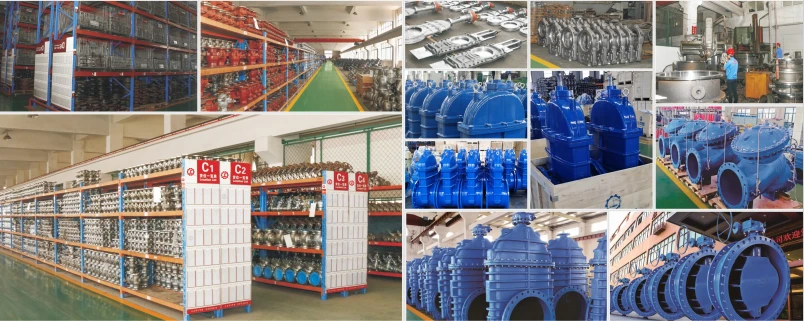

dviejų{0}}dalių rutulinių vožtuvų gamykla
