Vertikalūs atbuliniai vožtuvaiyra specialiai suprojektuoti vertikaliems vamzdynų įrengimams. Jie remiasi terpės slėgiu aukštyn, kad atidarytų vožtuvo diską. Kai terpė teka atgal arba nutrūksta, vožtuvo diskas automatiškai užsidaro dėl savo gravitacijos ir atgalinio srauto slėgio, taip užkertant kelią atgaliniam srautui. Dėl vertikalios konstrukcijos vožtuvo diskas juda ta pačia kryptimi kaip ir dujotiekio ašis, todėl nereikia papildomos vietos vožtuvo disko atidarymo trajektorijai. Dėl to jis tinka vertikaliems vamzdynams arba įrenginiams su ribota vieta.
GNEE Group yra vieno langelio{0}} vožtuvų tiekėjas Kinijoje, tiekiantis vožtuvus daugiau nei 150 šalių ir regionų visame pasaulyje.ISO-Sertifikuoti vožtuvai – gaukite pavyzdžius iš karto!
Vertikalus atbulinis vožtuvas Techniniai parametrai
Medžiaga: nerūdijantis plienas (SS304, SS316)
Dydžių diapazonas: DN300-DN1200
Prijungimo parinktys: Flanšas
Darbinis slėgis: 1,0 MPa - 1,6 MPa
Darbinė temperatūra: -53 laipsnių iki 148 laipsnių
Sandarinimo parinktys: PTFE, grafitas
Gamybos būdas: kalimas, anglinis plienas
Taikoma terpė: nafta, dujos, vanduo
Gamybos standartas: ANSI, ASME, GB
Vertikalaus atbulinio vožtuvo specifikacijos parametrai
Pagrindinės dalys ir medžiagosVertikalus atbulinis vožtuvas
| Dalies pavadinimas |
medžiaga |
| Kūnas | Ketaus, kaliojo ketaus, anglinio plieno |
| Srauto vadovas | Ketaus, kaliojo ketaus, anglinio plieno |
| Sėdynės | Bronza, chromas nerūdijantis plienas |
| Diskas | Bronza, chromas nerūdijantis plienas |
| ašį | Bronza, chromas nerūdijantis plienas |
| pavasaris | nerūdijančio plieno |
Pagrindinė forma ir jungties matmenysVertikalus atbulinis vožtuvas
| modelis | Nominalus skersmuo | D1 | D2 | D3 | N-ΦD | L | |||||
| 1.0 MPa |
1,6 MPa | 1.0 MPa |
1,6 MPa | 1.0 MPa |
1,6 MPa | 1.0 MPa |
1.6 MPa |
||||
| H42H | DN300 | 370 | 400 | 410 | 460 | 12-13 | 12-28 | 181 | |||
| H42H | DN350 | 429 | 460 | 470 | 520 | 16-23 | 16-28 | 184 | |||
| H42H | DN400 | 480 | 515 | 525 | 580 | 16-28 | 16-31 | 191 | |||
| H42H | DN450 | 530 | 565 | 585 | 640 | 20-28 | 20-31 | 203 | |||
| H42H | DN500 | 582 | 620 | 650 | 715 | 20-28 | 20-34 | 219 | |||
| H42H | DN600 | 682 | 725 | 770 | 810 | 840 | 20-31 | 20-37 | 222 | ||
| H42H | DN700 | 794 | 840 | 840 | 895 | 910 | 24-31 | 24-37 | 280 | ||
| H42H | DN800 | 901 | 950 | 950 | 1015 | 1025 | 24-34 | 24-40 | 356 | ||
| H42H | DN900 | 1001 | 1050 | 1050 | 1125 | 1125 | 28-40 | 28-40 | 368 | ||
| H42H | 1000 DN | 1112 | 1160 | 1170 | 1230 | 1255 | 28-43 | 28-43 | 432 | ||
| H42H | DN1200 | – | 1380 | 1390 | 1455 | 1485 | 32-49 | 32-49 | 524 | ||
Vertikalaus atbulinio vožtuvo konstrukcijos ypatybės ir privalumai
Vertikalus montavimo dizainas
Vožtuvo korpusas montuojamas vertikaliai, įėjimo ir išleidimo angos yra toje pačioje ašyje, todėl sumažėja srauto kelio vingiai ir skysčio pasipriešinimas.
Kompaktiška vidinė konstrukcija, tinkama{0}}suribotoms vertikalioms vamzdynų sistemoms (tokioms kaip daugiaaukščių pastatų vandentiekis, katilinės ir kt.).
Vožtuvo disko judėjimo metodai
Kėlimo tipas: vožtuvo diskas juda tiesiškai vertikalia kryptimi, atsidarydamas ir užsidarydamas, priklausomai nuo vidutinio slėgio ir gravitacijos, užtikrindamas jautrų veikimą ir patikimą sandarinimą.
Posūkio tipas (rečiau): vožtuvo diskas sukasi aplink vyrį, tinka didelio{0}}skersmens taikymui, tačiau kėlimo tipas labiau tinka vertikaliose konstrukcijose, kad būtų galima prisitaikyti prie vertikalaus srauto.
Sandarinimo ir nukreipimo dizainas
Sandarinimo tipas: naudojami minkšti sandarikliai (guma, PTFE) arba kietmetaliniai sandarikliai. Minkštieji sandarikliai tinka žemam slėgiui ir normaliai temperatūrai, o kietieji sandarikliai yra atsparūs aukštai temperatūrai ir aukštam slėgiui.
Kreipiančioji konstrukcija: vožtuvo diske yra kreipiamasis strypas arba kreipiamasis bėgis, užtikrinantis stabilų išlygiavimą atidarant ir uždarant, sumažinant susidėvėjimą ir užstrigimą bei pailginant tarnavimo laiką.
Spyruoklinė{0}}funkcija
Kai kuriuose modeliuose yra įmontuota{0}}spyruoklė, kuri padeda vožtuvo diskui greitai užsidaryti, kai vidutinis slėgis nukrenta, apsaugo nuo vandens smūgio (slėgio smūgio, kurį sukelia staigus skysčio nutrūkimas) ir apsaugo vamzdynus bei įrangą.
Mažas atsparumas srautui ir energijos vartojimo efektyvumas
Tiesioginio{0}}tekėjimo kanalo konstrukcija sumažina turbulenciją ir slėgio kritimą, todėl tinka esant dideliam-srauto-greičiui ir sumažina sistemos energijos sąnaudas.
Vertikalaus atbulinio vožtuvo taikymas
- Vandens siurblio išleidimo anga: Neleidžia vandeniui tekėti atgal, kai siurblys sustoja, apsaugodamas siurblio korpusą nuo vandens plaktuko.
- Katilo padavimo sistema: Užtikrina vienakryptį vandens srautą garo katile, užkertant kelią garo atgaliniam srautui.
- Cheminiai vamzdynai: Apsaugo nuo korozinės terpės atgalinio srauto užteršimo prieš srovę esančia įranga.
- Priešgaisrinės apsaugos sistema: palaiko vienakryptį gaisro{0}}gesinimo vandens tiekimą, užtikrinantį veiksmingą gaisro gesinimą.
- ŠVOK sistema: kontroliuoja šaltnešio arba karšto vandens cirkuliacijos kryptį, užkertant kelią sistemos gedimui.

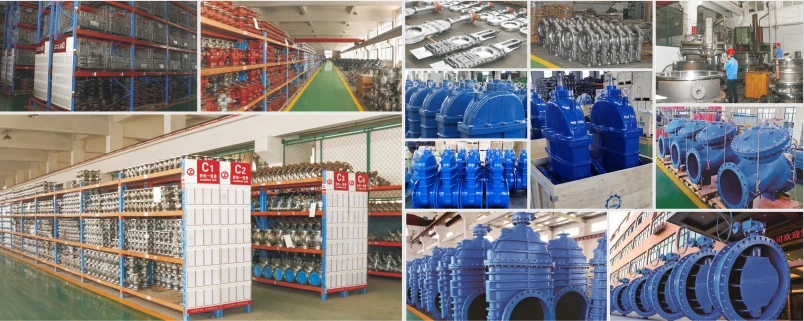

Vertikalaus atbulinio vožtuvo gamykla
