Dviejų-dalių rutulinis vožtuvas su sriegiu

Thedviejų{0}}dalių rutulinis vožtuvas su sriegiuyra rutulinio vožtuvo tipas, sukurtas su dviejų{0}}dalių vožtuvo korpuso konstrukcija ir sriegine jungtimi. Jis pasižymi patogiu išmontavimu ir surinkimu, paprasta priežiūra ir dideliu pritaikomumu. Jis plačiai naudojamas mažų ir vidutinių vamzdynų sistemų skysčių valdymui. Pagrindinis jo pranašumas yra greitas vožtuvo korpuso išardymas, kuris palengvina vidinį valymą, techninę priežiūrą ar sandariklių pakeitimą, todėl jis ypač tinka esant dideliems švaros reikalavimams arba dažnai atliekama priežiūra.

GNEE Group specializuojasi rutulinių vožtuvų gamyboje ir tiekia vožtuvų sprendimus visame pasaulyje.Tinkinkite savo vožtuvą – pradėkite projektavimo konsultaciją!

Dviejų-srieginių rutulinių vožtuvų techniniai parametrai

Medžiaga: nerūdijantis plienas (SS304, SS316)

Dydis: nuo 1/4 "iki 3"

Jungtis: sriegis, NPT, BSPT, BSPP (G)

Darbinis slėgis: iki 1000 PSI

Darbinė temperatūra: nuo -20 laipsnių iki +180 laipsnio

Sandarinimas: PTFE

Taikoma terpė: nafta, dujos, vanduo

Gamybos standartas: ANSI, ASME, GB, pritaikomas pagal kliento brėžinį

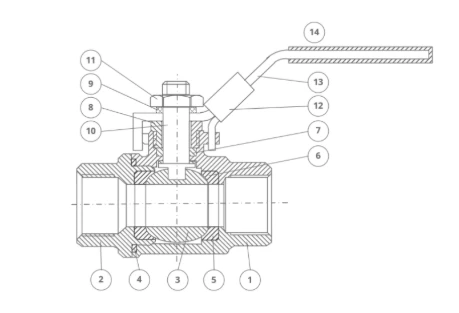

dviejų{0}}dalių rutulinio vožtuvo brėžinys

Dviejų-sriegiuotų rutulinių vožtuvų struktūra ir funkcijos

Dviejų{0}}dalių vožtuvo korpuso dizainas

Konstrukcija: vožtuvo korpusą sudaro viršutinė ir apatinė dalys, sujungtos varžtais arba spaustukais, o tarp jų yra rutulys ir lizdas.

Lengvas surinkimas ir išmontavimas: vožtuvo korpusą galima atskirti atlaisvinant jungiamuosius varžtus, neišardant dujotiekio, palengvinant vidinę priežiūrą arba pakeisti sandariklį.

Sandarinimo efektyvumas: vožtuvo korpuso jungtyse naudojami O-žiedai arba metaliniai tarpikliai, siekiant užtikrinti, kad nebūtų nuotėkio.

Srieginio ryšio metodai

Vidinė sriegis (G/NPT/BSPP): tinka mažiems ir vidutiniams{0}}dydžių vamzdynams; tiesiai įsukamas į vamzdyną, kad būtų galima greitai sumontuoti.

Išorinis sriegis (BSPT/NPT): pritaikomas prie specialių vamzdynų konstrukcijų, todėl yra labai lankstus.

Dviejų sriegių parinktis: kai kurie modeliai palaiko vieną vidinį ir vieną išorinį sriegį, kad būtų lengviau pritaikyti.

Pagrindiniai rutulinio vožtuvo komponentai

Rutulys: tuščiaviduris dizainas su paviršiaus sukietėjimu (pvz., volframo karbido danga), atsparus nusidėvėjimui- ir korozijai{1}}.

Vožtuvo lizdas: metalinis kietas sandariklis (STL lydinys) arba minkštas{0}}kietas kompozitinis sandariklis (metalas + PTFE), pritaikytas įvairioms terpėms ir darbo sąlygoms.

Vožtuvo kotas: anti-išpūtimo konstrukcija su anti-statiniu įtaisu, užtikrinančiu saugumą esant aukštam slėgiui.

Dviejų{0}}dalių rutulinio vožtuvo su sriegiu privalumai:

Greitas išmontavimas ir priežiūra

Nereikia atjungti vamzdžio: dviejų{0}}dalių vožtuvo korpusą galima atskirti atlaisvinant vožtuvo korpuso jungiamuosius varžtus, o rutulį ir vožtuvo lizdą galima tiesiogiai nuimti, kad būtų galima išvalyti arba pakeisti.

Sumažėjusios priežiūros išlaidos: Sutrumpėja prastovos laikas ir išvengiama papildomo darbo krūvio, kurį sukelia vamzdynų išardymas.

Aukštas sandarinimo efektyvumas ir atsparumas slėgiui

Sandarinimo efektyvumas: metalinis kietas sandariklis arba minkštas{0}}kietas kompozitinis sandariklis, nuotėkio lygis atitinka API 598 standartą.

Atsparumas slėgiui: Projektinis slėgis nuo PN40 (4MPa) iki PN100 (10MPa), atitinkantis vidutinio ir aukšto slėgio sąlygų poreikius.

Lankstus veikimas ir platus pritaikymas

Rankinis valdymas: rankenos arba pavarų dėžės valdymas, tinka žemo{0}}dažnio arba rankinio valdymo scenarijus.

Suderinamumas su automatika: Gali būti komplektuojamas su elektrinėmis arba pneumatinėmis pavaromis nuotoliniam valdymui.

Suderinamumas su terpėmis: vanduo, garai, aliejus, gamtinės dujos, rūgščių ir šarmų tirpalai ir kt.

Kompaktiškas ir lengvas dizainas

Mažas dydis: dėl dviejų dalių{0}}konstrukcija sumažinama vožtuvo korpuso dydis, todėl tinka mažai vietos{1}}montuojant.

Lengvas: lengvesni nei trijų{0}}dalių arba flanšiniai rutuliniai vožtuvai, palengvinantys tvarkymą ir montavimą.

Dviejų{0}}srieginių rutulinių vožtuvų taikymas

Pramoninės vamzdynų sistemos

Naudojamas mažų ir vidutinių{0}}dujotiekio atšakų valdymui, srauto reguliavimui arba avariniam išjungimui-chemijos, naftos ir gamtinių dujų pramonėje.

Vandens valymas ir aplinkos inžinerija

Naudojamas skysčių kontrolei nuotekų valymo ir cirkuliuojančio vandens sistemose.

ŠVOK sistemos

Naudojamas karšto ir šalto vandens vamzdynų valdymui pastatų oro kondicionavimo sistemose.

Maisto ir farmacijos pramonė

Naudojamas švarių skysčių (pvz., geriamojo vandens ir farmacinių tirpalų) transportavimo kontrolei.

Energetika ir energetikos pramonė

Naudojamas garo vamzdynams ir šilumos tinklams atidaryti, uždaryti arba reguliuoti.

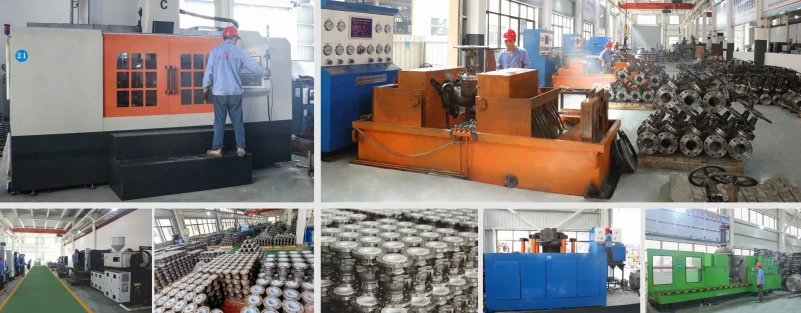

dviejų{0}}dalių srieginių rutulinių vožtuvų gamykla
