TheGuminis-pamušalas su vaflių rankiniu vožtuvuturi plokštelinio{0}}tipo jungties dizainą ir dvigubą-ekscentrinę struktūrą, leidžiančią atidaryti ir uždaryti rankiniu būdu. Vožtuvo korpusas daugiausia pagamintas iš ketaus arba anglinio plieno, padengtas alyvai -atspariu nitrilo gumos sandarikliu, užtikrinančiu suderinamumą su įvairiomis terpėmis kambario temperatūroje ir stabilų veikimą temperatūros diapazone nuo -40 laipsnių iki 200 laipsnių.
Sandarinimo poroje nerūdijantis plienas sujungiamas su elastingu guminiu pamušalu, kuris palaiko dvikryptį sandarinimą nepriklausomai nuo terpės srauto krypties, o drugelio plokštės rėmo konstrukcija sumažina pasipriešinimą srautui. Vožtuvo korpuso paviršius yra apdorotas emaliu, kad būtų padidintas atsparumas korozijai, o bendra konstrukcija yra kompaktiška, pritaikoma prie standartinių vamzdynų įrengimo reikalavimų.
GNEE Group yra pirmaujanti{0}}vieno uždarymo vožtuvų tiekėja Kinijoje, teikianti atrankos palaikymo ir tinkinimo paslaugas.B2B vožtuvų sprendimai – pateikite savo reikalavimus!
Guminis-Pamušalas su pamušalu rankiniu spyruokliniu vožtuvu Techniniai parametrai
Dydžių diapazonas: DN40 ~ DN1200
Slėgio diapazonas: PN6 ~ PN16
Pabaigos jungtis: Wafer
Medžiaga: ketaus, kaliojo ketaus, nerūdijančio plieno
Sandarikliai: EPDM, PTFE, NBR
Vožtuvo konstrukcija: elektrinis drugelio vožtuvas su minkštu sandarikliu
Akis į akį: ISO 5752, API 609
Galinis ryšys: ANSI B16.1, ISO 7005
Testavimas ir tikrinimas: API 598, ISO 5208
Tinkama terpė: vanduo, nafta, dujos, lengvos cheminės medžiagos
Guminio{0}}pamušalo vaflių rankinio drugelio vožtuvo ypatybės:
1. Šis vožtuvas turi dvigubą ekscentrinę konstrukciją, užtikrinančią sandaresnį sandarinimą jam užsidarius, užtikrinant patikimą sandarinimo veikimą.
2. Sandarinimo pora pagaminta iš nerūdijančio plieno ir nitrilo alyvai -atsparios gumos, todėl jos tarnavimo laikas yra ilgas.
3. Guminis sandarinimo žiedas gali būti ant vožtuvo korpuso arba drugelio plokštės, tinkamas įvairioms terpėms, todėl vartotojai gali pasirinkti tinkamą metodą.
4. Drugelio plokštėje naudojama rėmo konstrukcija, užtikrinanti didelį stiprumą, didelį srauto plotą ir mažą pasipriešinimą srautui.
5. Bendra dažyta apdaila efektyviai apsaugo nuo korozijos, o tiesiog pakeitus vožtuvo lizdo sandarinimo medžiagą, ją galima naudoti su skirtingomis terpėmis.
6. Šis vožtuvas turi dvikrypčio sandarinimo funkciją, o jo įrengimui įtakos neturi terpės srauto kryptis ar erdvinė vieta; jį galima montuoti bet kuria kryptimi.
7. Šis vožtuvas turi unikalią struktūrą, lanksčiai veikia, taupo{1}} darbo sąnaudas ir patogus.
Pagrindinės atsarginės dalies guminė juostelė-Pamušalu vaflinio rankinio vožtuvo medžiagos
| Serijos Nr. | Dalies pavadinimas | Pilkasis ketus (Z) | Anglies plienas (C) | Nerūdijantis plienas (P) | SS316 (R) | Mažos anglies dvideginio SS (PL) | Mažai anglies dioksido į aplinką išskiriantis SS (RL) |
|---|---|---|---|---|---|---|---|
| 1 | Viršutinė ir apatinė kūno dalis | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | Diskas | WCB | 35 (plienas) | CF8 | CF8M | CF3 | CF3M |
| 3 | Drugelio lėkštės | 2Cr13 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr18Ni14Mo2 |
| 4 | Pamušalo sluoksnis / sėdynė | PTFE (F4), PCTFE (F3), FEP (F46), PFA (F4), PO (poliolefinas) | |||||
| 5 | O-žiedas | FPM (Viton) | |||||
| 6 | Spyruoklinė sekcija (antspaudas) | Silikono guma (Si) | |||||
| 7 | Reguliavimas bloke | 0Cr18Ni9 | 0Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr18Ni14Mo2 | 1Cr18Ni9Ti |
| 8 | Varžtas | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 9 | Riešutas | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
| 10 | Rankena | ZL101 (lietas aliuminis su rankenos deriniu) | |||||
Guminis-Pamušalas su pamušalu rankiniu būdu nukreipto vožtuvo specifikacijos parametrai
| Modelis | Tipas | Struktūrinis aprašymas |
|---|---|---|
| DA71F46 | Pilnas pamušalo tipas | Visas kūno pamušalas, visas disko pamušalas, diskas ir disko velenas integruoti į vieną gabalą |
| DA71F4 | Pilnas pamušalo tipas | Visas kėbulo pamušalas, visas disko pamušalas, diskas ir disko velenas surinkti |
| DA71F/P | Pusiau-pamušalas (P-tipas) | Visas korpuso pamušalas, nerūdijančio plieno diskas (be pamušalo), diskas ir disko velenas surinkti |

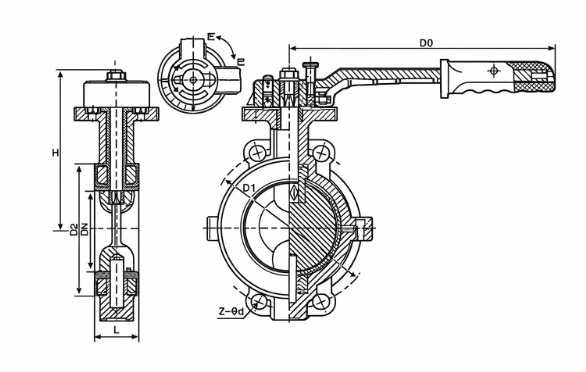

Guminis-Pamuštas vaflių rankinis drugelio vožtuvo brėžinys
Guminis-Pamušalas su pamušalu rankiniu būdu nukreipto drugelio vožtuvo pagrindinės jungties matmenys ir svoris
| DN (mm) | NPS (colių) | L | D | D1 | D2 | F | B | Z–⌀d | D0 | H | Svoris (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PN0,6 MPa | |||||||||||
| 40 | 1 1/2 | 33 | 130 | 100 | 80 | 3 | 16 | 4–⌀14 | 160 | 140 | 2.5 |
| 50 | 2 | 43 | 140 | 110 | 90 | 3 | 16 | 4–⌀14 | 200 | 145 | 3.5 |
| 65 | 2 1/2 | 46 | 160 | 130 | 110 | 3 | 16 | 4–⌀14 | 250 | 155 | 4.5 |
| 80 | 3 | 46 | 185 | 150 | 125 | 3 | 18 | 4–⌀18 | 250 | 165 | 6 |
| 100 | 4 | 52 | 205 | 170 | 145 | 3 | 18 | 4–⌀18 | 250 | 180 | 7.5 |
| 125 | 5 | 56 | 235 | 200 | 175 | 3 | 20 | 8–⌀18 | 300 | 203 | 11 |
| 150 | 6 | 56 | 260 | 225 | 200 | 3 | 20 | 8–⌀18 | 300 | 225 | 16 |
| 200 | 8 | 60 | 315 | 280 | 255 | 3 | 22 | 8–⌀18 | 200* | 275 | 48 |
| 250 | 10 | 68 | 370 | 335 | 310 | 3 | 24 | 12–⌀23 | 200* | 315 | 60 |
| 300 | 12 | 78 | 435 | 395 | 362 | 4 | 24 | 12–⌀23 | 240* | 348 | 75 |
| 350 | 14 | 78 | 485 | 445 | 412 | 4 | 26 | 12–⌀23 | 240* | 415 | 82 |
| 400 | 16 | 102 | 535 | 495 | 462 | 4 | 28 | 16–⌀23 | 280* | 460 | 123 |
| 450 | 18 | 114 | 590 | 550 | 518 | 4 | 28 | 16–⌀23 | 320* | 500 | 150 |
| 500 | 20 | 127 | 640 | 600 | 568 | 4 | 30 | 20–⌀23 | 360* | 530 | 180 |
| 600 | 24 | 154 | 755 | 705 | 670 | 5 | 30 | 20–⌀25 | 320* | 670 | 250 |
| 700 | 28 | 165 | 860 | 810 | 775 | 5 | 32 | 24–⌀25 | 360* | 755 | 315 |
| 800 | 32 | 190 | 975 | 920 | 880 | 5 | 34 | 24–⌀30 | 360* | 805 | 385 |
| 900 | 36 | 203 | 1075 | 1020 | 980 | 5 | 36 | 24–⌀30 | 380* | 995 | 420 |
| 1000 | 40 | 216 | 1175 | 1120 | 1080 | 5 | 36 | 28–⌀30 | 400* | 1170 | 620 |
| 1200 | 48 | 254 | 1400 | 1340 | 1295 | 5 | 40 | 32–⌀34 | 400* | 1295 | 788 |
Guminiai-Pamušalai su vafliniu rankiniu vožtuvu
Chemijos pramonė
Korozinio skysčio transportavimas: kontroliuoja stiprių rūgščių, tokių kaip sieros rūgštis ir druskos rūgštis, srautą vamzdynuose, kad būtų išvengta korozijos.
Reakcijos bloko valdymas: reguliuoja tiekimo ir išleidimo vamzdynų srautą reakcijos induose, kad būtų užtikrintas stabilus reakcijos procesas.
Vandens valymo pramonė
Miesto vandens tiekimo tinklai: kontroliuoja pagrindinių vandens tiekimo vamzdynų srautą, kad būtų patenkinti skirtingų vietovių vandens poreikiai.
Nuotekų valymas: izoliuoja ir reguliuoja nuotekų ir dumblo srautą, kad prisitaikytų prie procesų, tokių kaip sedimentacija ir filtravimas.
Energetikos pramonė
Aušinimo cirkuliuojančio vandens sistemos: reguliuoja aušinimo vandens srautą šiluminėse elektrinėse ir atominėse elektrinėse, kad būtų užtikrintas efektyvus įrangos aušinimas.
Sieros šalinimo ir denitrifikavimo įrenginiai: perneša koroziją sukeliančias medžiagas, tokias kaip kalkakmenio ir gipso srutos, kad sumažintų teršalų išmetimą.
Maisto ir farmacijos pramonė
Maisto-rūšio skysčių transportavimas: kontroliuoja sulčių, pieno ir kt. tekėjimo greitį, užtikrinant maisto saugą dėl jų netoksiškų ir antibakterinių savybių.
Farmacijos gamybos vamzdynai: transportuojami farmaciniai tirpalai ir koroziniai tirpikliai, kad būtų išvengta kryžminio{0}}užteršimo.
Jūrų ir laivų statybos pramonė
Jūros vandens aušinimo sistemos: kontroliuoja jūros vandens srautą laivų varikliuose ir oro kondicionavimo sistemose, kad užtikrintų efektyvų aušinimą.
Balastinio vandens sistema: reguliuoja balastinio vandens įpurškimą ir išleidimą, kad būtų išlaikytas laivo stabilumas ir grimzlė.
