Theaukštos{0}}platformos rutulinis vožtuvasyra pramoninis vožtuvas, kuris naudoja rutulio sukimąsi aplink vožtuvo korpuso vidurinę liniją, kad būtų pasiektas terpės nutraukimas, paskirstymas ir srauto krypties valdymas. Tai novatoriškas dizainas rutulinių vožtuvų kategorijoje. Jo pagrindinė ypatybė yra integruotoje vožtuvo korpuso ir atramos struktūroje, atitinkančioje ISO 5211 aukštą-platformos standartą, leidžiantį tiesiogiai montuoti pneumatines arba elektrines pavaras be papildomų atramų.
Ši konstrukcija ne tik supaprastina montavimo procesą, bet ir padidina stabilumą tarp vožtuvo ir pavaros, todėl tai yra idealus pasirinkimas plačiai naudojamas automatizuotose valdymo sistemose.
GNEE Group tiekia vožtuvus visame pasaulyje.ISO-Sertifikuoti vožtuvai – iš karto gaukite pavyzdžius!
Aukštos platformos rutulinis vožtuvas Techniniai parametrai
Dydis: DN15 ~ DN300
Medžiaga: WCB, CF8, CF3, CF8M, CF3M
Jungtis: Flanšas
Darbinis slėgis: PN1.6Mpa ~ PN16Mpa
Darbinė temperatūra: -29 laipsnių iki 150 laipsnių
Taikoma terpė: nafta, dujos, vanduo, azoto rūgštis
Aukštos platformos rutulinio vožtuvo konstrukcijos ypatybės
- Aukštos platformos konstrukcija: Aukštos platformos rutulinis vožtuvas turi paaukštintą platformą ant korpuso, leidžiantį tiesiogiai montuoti pavaras (pvz., rankines, elektrines ir pneumatines pavaras) be papildomų atramų. Ši konstrukcija supaprastina montavimą, sumažina išlaidas ir palengvina tolesnę priežiūrą bei remontą.
- Viršutinė-Įėjimo struktūra: geriausias-įėjimo dizainas palengvina tiesioginį patikrinimą ir priežiūrą internetu, efektyviai sumažindama įrangos prastovos laiką ir išlaidas.
- Vienos sėdynės konstrukcija: pašalina saugos riziką, susijusią su nenormaliu slėgio padidėjimu vožtuvo ertmėje.
- Sandarinimas ir savaiminio{0}}išsivalymo struktūra:
- Pleišto sandariklio konstrukcija: vožtuvo lizdas uždaromas ir užsandarinamas veikiant vožtuvo koto jėga. Sandarinimo efektyvumui neturi įtakos vamzdyno slėgio skirtumo pokyčiai, todėl užtikrinamas patikimas sandarinimas įvairiomis eksploatavimo sąlygomis.
- Savaiminio-valymo funkcija: kai rutulys pakrypsta nuo vožtuvo lizdo, skystis vamzdyne teka tolygiai rutulio sandarinimo paviršiumi 360 laipsnių kampu, pašalinant vietinį vožtuvo lizdo šveitimą dideliu -greičiu skysčiu ir nuplaunant ant sandarinimo paviršiaus susikaupusias nuosėdas.
Aukštos platformos rutulinio vožtuvo medžiagos dalys:
| MEDŽIAGOS PAVADINIMAS | ANGLIES PLIENAS | NERŪDijantis PLIENAS | |
|---|---|---|---|
| Kūnas | WCB, A105 | CF8, CF3 | CF8M, CF3M |
| Kapotas | WCB, A105 | CF8, CF3 | CF8M, CF3M |
| Kamuolys | 304 | 304 | 316 |
| Stiebas | 304 | 304 | 316 |
| Sėdynės | PTFE, RPTFE | ||
| Liaukos pakavimas | PTFE / lankstus grafitas | ||
| Liauka | WCB, A105 | CF8 | |
Saudo Arabijos kliento pasirinktiniai aukštos{0}}platformos rutulinių vožtuvų brėžiniai
Aukštos platformos rutulinio vožtuvo pagrindiniai išoriniai matmenys ir prijungimo matmenys
Standartas: GB|PN1,6 MPa
| DN | L | D | D1 | D2 | b | t | Z-Φd |
|---|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-Φ14 |
| 20 | 130 | 105 | 75 | 55 | 18 | 2 | 4-Φ14 |
| 25 | 140 | 115 | 85 | 65 | 18 | 2 | 4-Φ14 |
| 32 | 165 | 140 | 100 | 78 | 18 | 2 | 4-Φ18 |
| 40 | 165 | 150 | 110 | 85 | 18 | 2 | 4-Φ18 |
| 50 | 203 | 165 | 125 | 100 | 18 | 2 | 4-Φ18 |
| 65 | 222 | 185 | 145 | 120 | 18 | 2 | 8-Φ18 |
| 80 | 241 | 200 | 160 | 135 | 20 | 2 | 8-Φ18 |
| 100 | 280 | 220 | 180 | 155 | 20 | 2 | 8-Φ18 |
| 125 | 320 | 250 | 210 | 185 | 22 | 2 | 8-Φ18 |
| 150 | 360 | 285 | 240 | 212 | 22 | 2 | 8-Φ22 |
| 200 | 457 | 340 | 295 | 268 | 24 | 2 | 12-Φ22 |
| 250 | 533 | 405 | 355 | 320 | 26 | 2 | 12-Φ26 |
| 300 | 610 | 460 | 410 | 378 | 28 | 2 | 12-Φ26 |
Aukštos platformos rutulinių vožtuvų programos
Naftos chemijos pramonė
Naudojamas labai automatizuotose skysčių valdymo sistemose, pvz., žalios naftos transportavimo ir cheminių reakcijų induose, kur reikia griežtai-uždaryti terpę.
Vandens valymo sistemos
Tokiose sistemose kaip vandens iš čiaupo ir nuotekų valymas, naudojami kartu su pavaromis, kad būtų galima tiksliai valdyti nuotoliniu būdu ir užtikrinti vandens kokybės saugumą.
Pramoninė automatizuota gamyba
Įvairių gamyklų automatizuotose gamybos linijose, naudojamos kartu su elektrinėmis pavaromis, siekiant užtikrinti skysčių valdymo tikslumą ir automatizavimą.
Aukštos temperatūros ir aukšto slėgio sąlygos
Tokios kaip katilas ir demineralizuoto vandens sistemos bei aukštos -temperatūrinės terpės transportavimas metalurgijoje, kai reikalingi slėgiui- ir temperatūrai{2}}atsparūs vožtuvai.
Naujas energijos laukas
SGD (suskystintomis gamtinėmis dujomis) ir vandenilio energijos sistemose, naudojamos terpės-išjungimui ir srauto valdymui, siekiant užtikrinti energijos transportavimo saugumą.

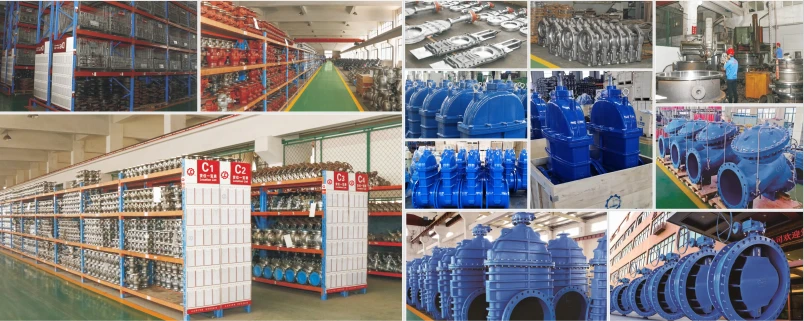

Aukštos platformos rutulinių vožtuvų gamykla
