Dujomis suvirintas rutulinis vožtuvas - Žinios

Dujomis suvirintas rutulinis vožtuvas yra pagrindinis vožtuvo įtaisas, specialiai sukurtas gamtinių dujų perdavimo vamzdynų sistemoms. Jis sujungia greito rutulinio vožtuvo atidarymo ir užsidarymo charakteristikas su suvirintos jungties patikimumu, o tai atlieka gyvybiškai svarbų vaidmenį gamtinių dujų pramonėje. Pagrindinės jo funkcijos yra gamtinių dujų srauto kontrolė ir terpės atjungimas arba reguliavimas vamzdynuose.

GNEE Group specializuojasi vožtuvų tiekime ir teikia pritaikytas vožtuvų paslaugas pramonės šakoms visame pasaulyje.Gaukite pramoninių{0}}klasių vožtuvus – paprašykite nemokamos kainos dabar!‌

Dujomis suvirintas rutulinis vožtuvas Techniniai parametrai

Projektavimas ir gamyba: API 6D, GB/T 12237
Konstrukcijos ilgis: GB/T 12221
Ryšio formos: HG/T 20592-20605, GB/T 9112-9124
Patikra ir bandymas: GB/T 13927
Kalibras: 1/2″ ~ 48″ (DN15 ~ DN1200)
Slėgio temperatūros lygis:GB/T 12224, ASME B16.34
Vairavimo režimas: sliekinė pavara
Slėgis: PN16 ~ PN25

Dujomis suvirinto rutulinio vožtuvo pagrindinių dalių medžiagų sąrašas:

Nr.	Dalies pavadinimas	Medžiagos tipas	Medžiagos klasė	Nr.	Dalies pavadinimas	Medžiagos tipas	Medžiagos klasė
1	Kūnas	Anglies plienas	ST37.8	7	Palaikymas	Nerūdijantis plienas	-
2	Stiebų kamera	Anglies plienas	Fe52DP	8	Varžtas	Plienas	-
3	Kamuolys	Nerūdijantis plienas	AISI 304	9	O-Sandarinimo žiedas	Sintetinė guma	FPM
4	Stiebas	Nerūdijantis plienas	AISI 303	10	Tarpiklis	teflonas	PTFE
5	Sandarinimo žiedas	teflonas	PTFE	11	Grindų klipas	Lietas plienas	AISI 304
6	Kampinė poveržlė	Spyruoklinis plienas	-	12	Rankena	Cinkuotas plienas	-

Custom-designed natural gas welded ball valve drawings for a Saudi customer

Individualiai suprojektuoti -gamtinių dujų rutulinio vožtuvo brėžiniai Saudo Arabijos klientui

Dujomis suvirinto rutulinio vožtuvo pagrindinis išorinis ir jungties matmenys:

DN	PN	L	D	D1	D2	H	B	C	H1
10	16 25 40	230	10	17.2	33.7	98	145		22
15		230	10	21.3	33.7	98	145		22
20		230	15	26.9	42.4	103	145		23
25		230	20	33.7	48.3	118	145		34
32		260	25	42.4	60.3	121	145		33
40		260	32	48.3	76.1	120	190		43
50		300	40	60.3	88.9	127	190		44
65		300	50	76.1	114.3	170	280		71
80		300	65	88.9	139.7	185	280		77
100	16 25	325	80	114.3	168.3	210	280		102
125		325	100	139.7	177.8	253	400		101
150		350	125	168.3	219.1	273	600		107
200		400	150	219.1	273	315	900		123
250		530	200	273	355.6	398	1200		122
300		550	250	323.9	457	465	280	193	155
350		650	300	355.6	508	530	325	150	187
400		760	350	406.4	610	530	466	175	221
500		914	400	508	680	630	466	175	211
600		1067	500	610	830	762	466	175	259
700		1346	590	711	982	830	507
800		1524	690	813	1086	910	624
900		1727	790	914	1245	1025	844
1000		1750	890	1016	1394	1165	881
1200		2050	1190	1219	1576	1289	1092

Dujomis suvirinto rutulinio vožtuvo savybės

Visiškai suvirinta konstrukcija

Vožtuvo korpusas ir vamzdynas yra integruoti naudojant suvirinimo procesą, todėl visiškai pašalinama nuotėkio iš flanšinių jungčių rizika. Tinka aukšto-slėgio (600 ir aukštesnės klasės) ir ilgo{3}}atstumo vamzdynams.

Atsparumas korozijai ir vandenilio sulfido atsparumas

Vožtuvo korpusas ir pagrindiniai komponentai pagaminti iš korozijai{0}}atsparių medžiagų, tokių kaip nerūdijantis plienas ir dvipusis plienas, o sandarikliai pagaminti iš PTFE arba sustiprinto nailono, kuris gali atsispirti rūgščių dujų (pvz., H₂S) erozijai gamtinėse dujose.

Platus temperatūros diapazono pritaikymas

Darbinės temperatūros diapazonas apima -196–600 laipsnių (priklausomai nuo medžiagos pasirinkimo), atitinkantis tiek žemos-temperatūros, tiek aukštos temperatūros suskystintųjų gamtinių dujų (SGD) reikalavimus.

Optimizuotas sandarinimo efektyvumas

Rutulys yra veidrodinis{0}}poliruotas, o vožtuvo lizdas turi metalinę -polimero kompozicinę struktūrą (pvz., PTFE + metalas), kartu su spyruoklinės sandarinimo tarpikliu, kad būtų užtikrintas dvikryptis nulinis{3}}nuotėkio sandarinimas.

Dujomis suvirintų rutulinių vožtuvų taikymas

Miesto dujų perdavimo ir paskirstymo sistemos:

Miesto dujų perdavimo ir skirstymo tinkluose suvirinti rutuliniai vožtuvai gamtinėms dujoms naudojami gamtinių dujų paskirstymui ir perdavimui valdyti, slėgiui ir srautui vamzdynuose reguliuoti, dujų naudojimo saugumui užtikrinti gyvenamiesiems ir komerciniams vartotojams.

Ilgo{0}}atstumo gamtinių dujų vamzdynai:

Didelio atstumo{0}}gamtinių dujų vamzdynai apima didelius atstumus ir aukštą slėgį, todėl vožtuvų sandarumui ir patikimumui keliami itin aukšti reikalavimai. Suvirinti rutuliniai vožtuvai, skirti gamtinėms dujoms, atitinka ilgo atstumo{2}}dujotiekių eksploatavimo reikalavimus ir yra naudojami vamzdynų uždarymo-, segmentavimo ir priežiūros operacijoms.

Gamtinių dujų perdirbimo gamyklos:

Gamtinių dujų perdirbimo įmonėse suvirinti rutuliniai vožtuvai gamtinėms dujoms naudojami įvairiems procesų srautams valdyti, tokiems kaip desulfuravimas, dehidratacija, dehidrokarbonizacija, užtikrinantys sklandų gamtinių dujų perdirbimo proceso veikimą.

Pramoninių dujų tiekimas:

Tokiose pramonės šakose kaip chemija, plienas ir keramika gamtinės dujos yra svarbus energijos šaltinis ir žaliava, kuriai reikalingas stabilus tiekimas. Suvirinti rutuliniai vožtuvai gamtinėms dujoms naudojami pramoninėse dujotiekių sistemose, reguliuojant gamtinių dujų tiekimą ir slėgį, užtikrinantį normalų pramoninės gamybos darbą.

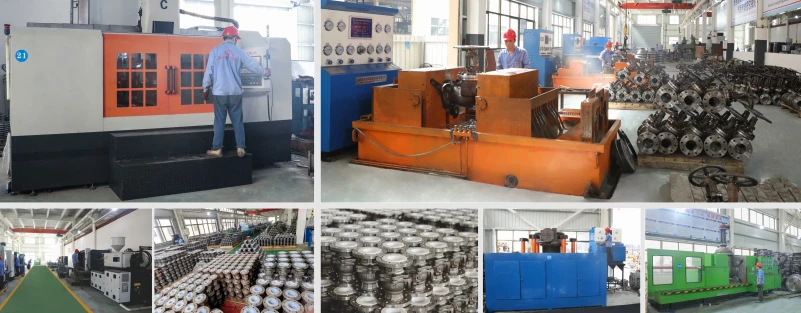

Dujomis suvirintų rutulinių vožtuvų gamykla

Gas Welded Ball Valve factory
