Theflanšinis fluoropolimerinis{0}}drugelio vožtuvasnaudoja fluoropolimeru{0}}pamuštą drugelio plokštę su sferiniu sandarinimo paviršiumi, sujungtą su silikoninės gumos tarpikliu prie vožtuvo lizdo pagrindo, kad reguliuotų vožtuvo sandarumą. Šis vožtuvas yra lengvai valdomas, užtikrina sandarų sandarumą ir prailgina jo tarnavimo laiką. Jis gali būti naudojamas greitam išjungimui-arba srauto reguliavimui. Jis tinka naudoti, kai reikia patikimo sandarinimo ir gerų reguliavimo savybių.
Vožtuvo korpusas yra padalinto tipo; vožtuvo veleno galo sandariklis yra valdomas fluoropolimero guma ant besisukančio pagrindo paviršiaus tarp drugelio plokštės ir vožtuvo lizdo, todėl yra kompaktiška struktūra, graži išvaizda, pagrįstas gamybos procesas ir patikimas veikimas. Tai užtikrina, kad vožtuvo velenas nesiliestų su skysta terpe ertmės viduje, todėl vožtuvo veleną pakeisti labai patogu; vožtuvą galima pakeisti neišardžius vamzdyno.
Produktas yra plačiai naudojamas skysčių ir dujų (įskaitant garą) transportavimui įvairių tipų pramoniniuose vamzdynuose, ypač naudojant labai ėsdinančias medžiagas, tokias kaip sieros rūgštis, vandenilio fluorido rūgštis, fosforas, rūgštys, sieros rūgštis, stiprūs šarmai ir vandenys.
GNEE Group, kaip pirmaujanti vožtuvų gamintoja ir tiekėja Kinijoje, tiekia vožtuvus, atitinkančius nacionalinius standartus, tokius kaip ANSI ir API.ISO-Sertifikuoti vožtuvai – gaukite pavyzdžius iš karto!
Flanšinis PTFE{0}}drustelinis vožtuvas Techniniai parametrai
Dydžių diapazonas: DN40–DN1200
Slėgio diapazonas: PN6–PN25
Galinė jungtis: flanšinė / plokštelė / kilpa
Medžiaga: kaliojo ketaus / anglinio plieno korpusas su PTFE pamušalu
Sandarikliai: PTFE/FEP
Vožtuvų dizainas: fluoro{0}}pamušalas su centru arba ekscentrinis drugelio vožtuvas
Akis į akį: ISO 5752 / API 609
Galinis jungtis: ASME B16.5, EN 1092-1
Testavimas ir tikrinimas: API 598, ISO 5208
Tinkama terpė: stiprios rūgštys, šarmai ir ėsdinančios terpės
Flanšinis PTFE{0}}drustelinis vožtuvas Savybės
- Didelis atsparumas korozijai: Fluoroplastinis pamušalas gali atlaikyti stiprias korozines medžiagas, tokias kaip koncentruota sieros rūgštis, druskos rūgštis ir natrio hidroksidas, ir tinka įvairiems cheminiams tirpalams pernešti.
- Puikus sandarinimo efektyvumas: keturių{0}}pakopų sandarinimo struktūra užtikrina nulinį nuotėkį, o nuotėkio lygis atitinka ANSI B16.104 VI klasės standartą.
- Lankstus ir patogus valdyti: pavaros blokas turi greitą reagavimo greitį ir palaiko nuotolinį valdymą bei automatizuotą veikimą. Diskas gali sustoti bet kurioje padėtyje, leidžiantis reguliuoti srautą.
- Puikiai pritaikomas skirtingiems montavimo reikalavimams: Išplėstinė flanšo konstrukcija gali atitikti montavimo poreikius su skirtingais vamzdžių atstumais, todėl tinka sudėtingoms darbo sąlygoms.
- Mažos priežiūros sąnaudos: sandariklius galima keisti, jų tarnavimo laikas yra ilgas, o ilgalaikės{0}}eksploatacijos išlaidos yra mažos.
Peteliškės vožtuvo komponentų medžiagų konfigūracijos lentelė
| Serijos Nr. | Dalies pavadinimas | Pilkasis ketus | Anglies plienas | Nerūdijantis plienas | Mažai anglies išskiriantis nerūdijantis plienas | ||
|---|---|---|---|---|---|---|---|
| Z | C | P | R | PL | RL | ||
| 1 | Viršutinė ir apatinė kūno dalis | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | Drugelio lėkštės | 1Cr13 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr18Ni14Mo2 |
| 3 | Pamušalo sluoksnis / sėdynė | PTFE (F4), PCTFE (F3), FEP (F46), PFA (lydytas{3}}apdorojamas F4), PO (poliolefinas) | |||||
| 4 | Diskas / sandarinimo riebokšlis | WCB | WCB | CF8 | CF8M | CF3 | CF3M |
| 5 | Palaikymas | WCB (anglies plienas) | CF8 (nerūdijantis plienas) | ||||
| 6 | Užpildas | PTFE (F4) | |||||
| 7 | Varžtas | 35CrMo | 35CrMo | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 8 | Riešutas | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |

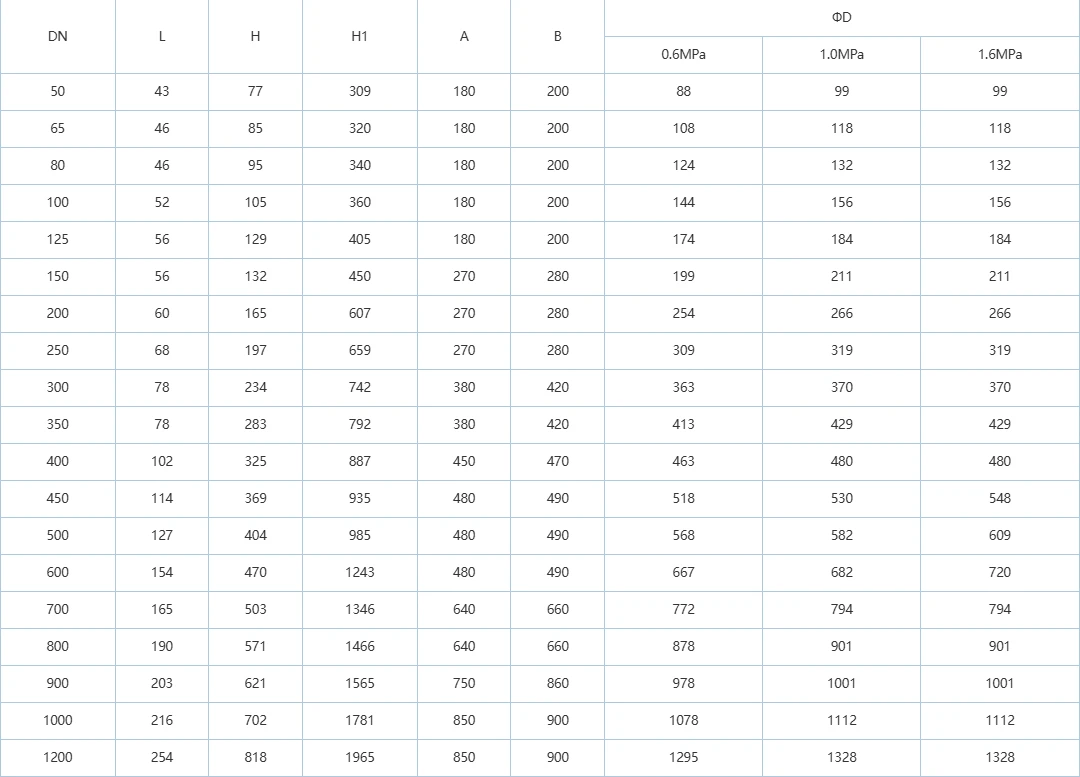

Flanšinis PTFE{0}}paduotas droselinis vožtuvas Išorės jungties matmenys
Flanšinis PTFE{0}}pamušalas drugelio vožtuvas. Taikymas:
- Chemijos pramonė: naudojama koncentruotos sieros rūgšties, druskos rūgšties, natrio hidroksido ir kitų cheminių tirpalų transportavimui, pakeičiant nerūdijančio plieno vožtuvus, siekiant sumažinti išlaidas.
- Farmacijos ir maisto pramonė: atitinka FDA standartus, taikomus itin gryno vandens ir cheminių tirpalų tiekimui, užkertant kelią metalų jonų užteršimui.
- Aplinkos inžinerija: naudojamas rūgščių{0}}šarmų neutralizavimo vamzdynų nuotekoms valyti, atsparus drastiškiems pH pokyčiams.
- Naftos pramonė: naudojama naftos perdirbimo gamyklų katalizinio krekingo įrenginiuose, skirtuose rūgštiniams dujotiekiams, atsparūs vandenilio sulfido korozijai.
Flanšinio PTFE{0}}pamušalo droselinis vožtuvas gamykla
