A fiksuotas rutulinis vožtuvasyra vožtuvų tipas, tinkamas didelio{0}}slėgio, didelio{1}}skersmens vamzdynų sistemoms. Jis priklauso rutulinių vožtuvų konstrukciniams tipams. Jo rutulys yra tvirtai sujungtas su vožtuvo korpusu per viršutinę ir apatinę kotus, o vožtuvo lizdas yra plūduriuojančios konstrukcijos. Dvikryptis sandarinimas pasiekiamas vidutiniu slėgiu spaudžiant sandarinimo žiedą, kad nuspaustų rutulį. Jis pasižymi mažu atsparumu skysčiams ir kompaktiška struktūra.
Šiame vožtuve naudojamas dvigubas sandarinimo mechanizmas, jungiantis spyruoklės išankstinį įtempimą ir vidutinį slėgį. DN200 ir didesnio skersmens atveju galima sumontuoti tepalo įpurškimo vožtuvą, kad būtų padidintas sandarinimo patikimumas. Darbiniam sukimo momentui sumažinti naudojama sukimosi arba atraminės plokštės konstrukcija.
GNEE Group specializuojasi vožtuvų gaminių gamyboje ir yra sertifikuota ISO.ISO-sertifikuoti vožtuvaisu užsakymu įtrauktas atitikties kontrolinis sąrašas!
fiksuotas rutulinis vožtuvas Techniniai parametrai
Nominalus skersmuo: DN50-DN1200
Struktūra: sferinė
Nominalus slėgis: 1.6Mpa-42.0Mpa, 150LB-2500LB
Jungtis: Flanšas
Taikoma temperatūra: -20-+100 laipsnis -+550 laipsnis
Įjungimo būdas: rankinis, sliekinė pavara, pneumatinė, elektrinė
Vožtuvo korpuso medžiaga: lietinis plienas, nerūdijantis plienas
Gamybos standartas: GB (Nacionalinis Kinijos standartas), DIN (Vokietijos standartas), API (Amerikos standartas), ANSI (Amerikos standartas)
Taikoma terpė: vanduo, garai, dujos, dujos ir koroziniai skysčiai
Platus pritaikymas: nafta, chemija, energija, aplinkos apsauga, vandens taupymas, šildymas, vandens tiekimas ir kanalizacija, pramonė, mašinos
Fiksuoto rutulinio vožtuvo veikimo principas
Atidarymo procesas
1. Uždarytoje padėtyje rutulys tvirtai prispaudžiamas prie vožtuvo lizdo mechaniniu vožtuvo koto slėgiu.
2. Kai rankratis pasukamas prieš laikrodžio rodyklę, vožtuvo kotas juda priešinga kryptimi, o jo apatinė kampinė plokštuma atjungia rutulį nuo vožtuvo lizdo.
3. Vožtuvo kotas toliau kyla aukštyn ir sąveikauja su kreipiamuoju kaiščiu vožtuvo koto spiraliniame griovelyje, todėl rutulys pradeda suktis be trinties.
4. Iki visiškai atidarytos padėties vožtuvo kotas pakyla iki galo, o rutulys sukasi į visiškai atidarytą padėtį.
Uždarymo procesas
1. Uždarius rankratį sukant pagal laikrodžio rodyklę vožtuvo kotas nusileidžia, o rutulys palieka vožtuvo lizdą ir pradeda suktis.
2. Toliau sukant rankratį, vožtuvo kotą veikia kreipiamasis kaištis, įdėtas į jo spiralinį griovelį, todėl vožtuvo kotas ir rutulys vienu metu pasisuka 90 laipsnių.
3. Netoli uždarymo rutulys pasisuko 90 laipsnių, nesiliesdamas prie vožtuvo lizdo. 4. Per kelis paskutinius rankinio rato apsisukimus vožtuvo koto apačioje esanti kampinė plokštuma mechaniškai ataudosi ir stipriai prispaudžia rutulį prie vožtuvo lizdo, todėl pasiekiamas visiškas sandarinimas.
fiksuotas rutulinis vožtuvas Konstrukcinės savybės
1. Be trinties atidarymas ir uždarymas. Ši funkcija visiškai išsprendžia trinties tarp sandarinimo paviršių problemą, turinčią įtakos tradicinių vožtuvų sandarinimui.
2. Viršutinė-įrašo struktūra. Vožtuvai, sumontuoti ant vamzdynų, gali būti tiesiogiai tikrinami ir prižiūrimi internetu, efektyviai sumažinant įrangos prastovos laiką ir sumažinant išlaidas.
3. Vieno vožtuvo lizdo konstrukcija. Pašalina nenormalaus slėgio padidėjimo vožtuvo ertmėje problemą, turinčią įtakos darbo saugai.
4. Mažo sukimo momento konstrukcija. Specialiai suprojektuotas vožtuvo kotas leidžia lengvai atidaryti ir uždaryti naudojant tik mažą rankratį.
5. Pleišto formos sandarinimo konstrukcija. Vožtuvas priklauso nuo mechaninės jėgos, kurią suteikia vožtuvo kotas, kad prispaustų rutulinį pleištą prie vožtuvo lizdo sandarinimui, užtikrinant patikimą sandarinimo veikimą įvairiomis eksploatavimo sąlygomis, kurioms nedaro įtakos vamzdyno slėgio skirtumo pokyčiai.
6. Savaime{1}}išsivalanti sandarinimo paviršiaus struktūra. Kai rutulys pakrypsta nuo vožtuvo lizdo, skystis vamzdyne 360 laipsnių vienodu būdu praeina per rutulio sandarinimo paviršių. Tai ne tik pašalina vožtuvo lizdo vietinį šveitimą, kurį sukelia didelės spartos skystis, bet ir nuplauna ant sandarinimo paviršiaus susikaupusias medžiagas, o tai pasiekia savaiminio-valymo tikslą.

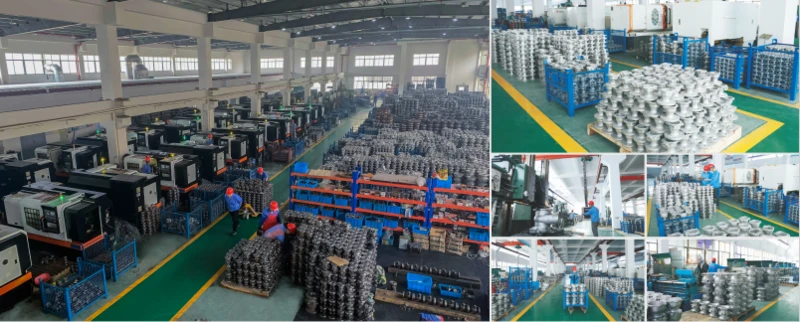

Fiksuotų rutulinių vožtuvų gamykla
