Nerūdijančio plieno elektrinis flanšinis drugelio vožtuvas yra pramoninis vožtuvas, kuris sujungia nerūdijančio plieno medžiagą, flanšinę jungtį ir elektrinę pavarą. Jis plačiai naudojamas naftos, chemijos, energijos, aplinkos apsaugos, maisto ir farmacijos srityse ir ypač tinka vamzdynų sistemoms, kurių vidutinė temperatūra yra mažesnė arba lygi 425 laipsniams ir vardinis slėgis 1,0–10,0 MPa.
GNEE Group teikia vožtuvų sprendimus ir techninę pagalbą visame pasaulyje. Pasauliniai vožtuvų platintojai – prisijunkite prie mūsų tinklo!
Elektrinis nerūdijančio plieno flanšinis vožtuvas Techniniai parametrai
Dydžių diapazonas: DN50-DN1200
Slėgio diapazonas: PN10-PN40 (150LB-300LB)
Galinė jungtis: flanšinis
Medžiaga: nerūdijantis plienas (304/316/316L)
Tarpikliai: EPDM, PTFE, metalinė sėdynė
Vožtuvo konstrukcija: elektrinis drugelio vožtuvas su flanšine jungtimi
Akis į akį: ISO 5752, API 609
Galinis jungtis: ANSI B16.5, ISO 7005
Testavimas ir tikrinimas: API 598, ISO 5208
Tinkama terpė: vanduo, aliejus, dujos, garai, chemikalai
Elektrinio nerūdijančio plieno flanšo drugelio vožtuvo techninės charakteristikos:
Medžiaga ir atsparumas korozijai:
Vožtuvo korpusas ir drugelio plokštė pagaminti iš 304/316L nerūdijančio plieno, su poliruotais arba dažytais paviršiais, tinka vandeniui, alyvai, dujoms ir korozinėms terpėms (tokioms kaip cheminės žaliavos, rūgščių ir šarmų tirpalai). 316L medžiaga gali atsispirti jūros vandens druskos purškimo korozijai pakrantės chemijos pramonės parkuose, o jos tarnavimo laikas viršija 15 metų.
Sandarinimo struktūra:
Minkštas sandariklis: naudojami nitrilo gumos, EPDM arba PTFE sandarinimo žiedai, tinkami žemai -temperatūrai ir žemam -slėgiui (mažiau nei 120 laipsnių arba lygūs 1,6 MPa arba mažesni), pasižymintys puikiomis sandarinimo savybėmis ir mažu nuotėkiu.
Kietas sandariklis: triguba ekscentrinė metalinė sandarinimo konstrukcija; vožtuvo lizdas ir drugelio plokštė pagaminti iš skirtingo kietumo nerūdijančio plieno. Dėl ekscentrinės konstrukcijos pasiekiamas „tvirčiau sandarinamas uždarymas“ efektas, atsparus aukštai temperatūrai (Mažiau arba lygus 425 laipsniams) ir aukštam slėgiui (PN16-PN25), o tarnavimo laikas tris kartus ilgesnis nei tradicinių peteliškinių vožtuvų.
Dviejų krypčių sandariklis: sandarinimo žiedas gali būti įdėtas į vožtuvo korpusą arba pritvirtintas prie drugelio plokštės periferijos, palaikantis dvikryptį sandarinimą ir montavimą bet kuria kryptimi, prisitaikantis prie terpės srauto krypties pokyčių.
Vairavimas ir valdymas
Elektrinė pavara palaiko 90 laipsnių sukimąsi, yra suderinama su PLC automatizavimo sistemomis, jos padėties nustatymo tikslumas yra ±1%, atitinkantis tikslaus srauto reguliavimo reikalavimus.
Jo atsparumo sprogimui- įvertinimas yra ExdⅡCT6 ir apsaugos reitingas IP67, todėl jis tinkamas degioje, sprogioje ar drėgnoje aplinkoje (pvz., naftos telkinių vandens įpurškimo sistemose ir nuotekų valymo įrenginiuose).
Kai kuriuose modeliuose integruotos daiktų interneto funkcijos, palaikančios 5G ryšį, nuotolinį stebėjimą ir saulės ir vėjo{1}}mišrų saulės energijos tiekimą.
Struktūriniai pranašumai
Kompaktiškas ir lengvas: dėl centrinės-linijos disko konstrukcijos su trumpos-struktūros plieninių plokščių suvirinimu lengvas svoris ir nedidelė montavimo vieta.
Mažas atsparumas srautui: didelis srauto plotas, kai visiškai atidarytas, tinka didelio{0}}tėkmės scenarijams (pvz., jėgainės aušinimo vandens sistemoms).
Greitas atidarymas ir uždarymas: paprastas valdymas, mažas atidarymo ir uždarymo momentas, atidarymo ir uždarymo laikas gali būti sutrumpintas iki 10 sekundžių (pvz., pakeičiant tradicinius sklendes naftos perdirbimo gamyklos katalizinio krekingo įrenginiuose).
Elektrinio nerūdijančio plieno flanšo drugelio vožtuvo taikymo scenarijai:
Naftos chemijos ir energetikos pramonė
Reguliuoja cheminių terpių (tokių kaip metanolis ir acto rūgštis) srautą arba kaip reaktorių ir distiliavimo kolonėlių tiekimo / išleidimo valdymo vožtuvas.
Valdyti tiekiamo vandens ir aušinimo cirkuliacinio vandens sistemas elektrinių katiluose, pritaikytas aukšto{0}}slėgio sąlygoms (PN16-PN25).
Aplinkos apsauga ir vandens valymas
Srauto ir slėgio reguliavimas miesto vandentiekyje ir nuotekų valyme; korozijai{0}}atsparūs guminiai sandarikliai tinka rūgštinėms ir šarminėms nuotekų terpėms.
Išmetamųjų dujų srauto reguliavimas atliekų deginimo elektrinėse; derinimas su denitrifikacijos sistemomis, siekiant kontroliuoti suleidžiamo redukuojančio agento kiekį; didelis sandarumas (nuotėkio greitis Mažiau arba lygus 0,5%) neleidžia išeiti nuodingoms dujoms.
Maisto, farmacijos ir aukščiausios kokybės{0}}gamyba
Maisto{0}}nerūdijančio plieno versijos naudojamos maisto ir (arba) farmacijos vamzdynų sistemose, kurių terpės temperatūra kontroliuojama žemiau 80 laipsnių; medžiagos yra sertifikuotos USP VI klasės.
Vamzdynuose, kuriais puslaidininkių pramonėje transportuojamos itin -didelio grynumo dujos (pvz., NF₃ ir NH₃), vožtuvai turi būti itin -švarūs (vidinis dalelių dydis – 10 ppb arba mažesnis) ir nulinio nuotėkio (atitinka ISO 15848-1 klasę).

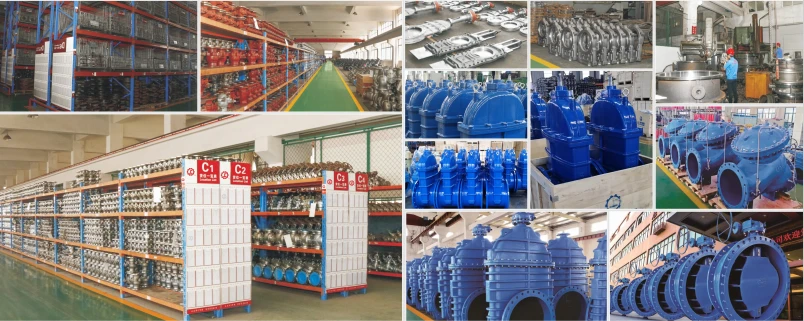

Elektrinių nerūdijančio plieno flanšinių drugelių vožtuvų gamykla
