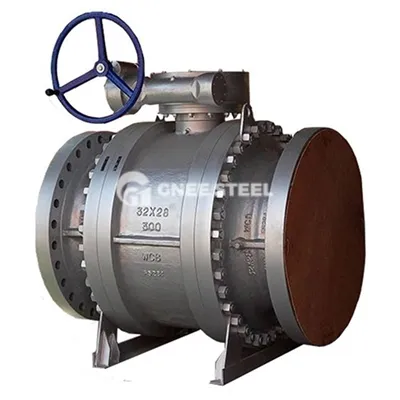

API6D konkrečiai nurodo rutulinių vožtuvų, sklendžių, atbulinių vožtuvų ir uždaromų vožtuvų, naudojamų ilgo atstumo vamzdynuose, projektavimo, gamybos ir bandymo reikalavimus.
API6D standarto taikymo sritis daugiausia apima vamzdynų sistemas tokiose pramonės šakose kaip nafta, gamtinės dujos ir chemija. Darbinis slėgis apima 150–1500 klasės lygius, o taikomas temperatūros diapazonas yra nuo -28 °C iki 300 °C,išskyrus rutulinį vožtuvąs. Į standartą įtrauktos terpės apima žalią naftą, išgrynintas gamtines dujas, rūgštines dujas, anglies dujas, vandenį ir akmens anglių suspensiją. Palyginti su bendrais vožtuvų standartais, API6D daugiau dėmesio skiria vamzdynų vožtuvų patikimumui ir ilgalaikiam- sandarinimui atšiauriomis eksploatavimo sąlygomis.
Tikslus droselis:Didelio{0}}našumo rutuliniai vožtuvai, skirti tiksliai reguliuoti srautą.
API 6D taikymo sritis ir gaubtinio vožtuvo standartai
Standartinės aprėpties palyginimas
| Vožtuvo tipas | API 6D (pipeline) | Pirminio gaublio vožtuvo standartas |
| Rutuliniai vožtuvai | Taip(Plaukiojantis ir laivas) | API 608 / ASME B16.34 |
| Vartų vožtuvai | Taip(Per{0}}kanalą / plokštę) | API 600 / API 603 |
| Atbuliniai vožtuvai | Taip(Sūpynės / Stūmoklis) | API 594 / API 602 |
| Kištukiniai vožtuvai | Taip | API 599 |
| Globe vožtuvai | Nr | API 623 / API 602 / API 603 |
Srauto koeficientas (Cv)Palyginimas (NPS 6, 300 klasė)
| Vožtuvo tipas | Dizainas | Tipiškas CvCv Vertė |
Slėgio praradimas |
| Pilnos angos rutulinis vožtuvas | API 6D | 4,500 - 5,200 | Nereikšmingas |
| Plokštinis vartų vožtuvas | API 6D | 3,800 - 4,200 | Labai žemas |
| Standartinis gaubtinis vožtuvas | API 623 | 450 - 600 | Aukštas |
rutulinio vožtuvo specifikacijos
| Dizaino standartas | API 623 (lietas plienas), API 602 (kaltas plienas), ASME B16.34 |
| Akis-akis į-(F-F) | ASME B16.10 |
| Slėgio įvertinimas | 150, 300, 600, 900, 1500, 2500 klasė |
| Dydžių diapazonas | NPS nuo 1/2" iki 24" (DN nuo 15 iki 600) |
| Baigti ryšius | Flanšinis (RF, RTJ), sandūrinis-suvirinimas (BW), lizdas-suvirinimas (SW), srieginis (NPT) |
| Slėgio bandymas | API 598 (vožtuvų tikrinimas ir bandymas) |
| Operacija | Rankinis ratas, pavarų dėžė, elektrinės/pneumatinės pavaros |
| Kapoto tipas | Varžtinis gaubtas (BB), slėginis gaubtas (PSB), suvirintas gaubtas (WB) |
Rutulinio vožtuvo medžiagų lentelė
| Dalies pavadinimas | Anglies plienas | Nerūdijantis plienas | Žemos temperatūros plienas |
| Kėbulas / gaubtas | A216 WCB / A105 | A351 CF8M / F316 | A352 LCC / LF2 |
| Diskas | A105 + 13Cr (kietas-veidelis) | F316 / CF8M | LF2 + 316 |
| Sėdynės / sėdynės žiedas | Stellite perdanga (kietas{0}}veidelis) | F316 + Stellite Overlay | F316 + Stellite Overlay |
| Stiebas | A182 F6a (13Cr) | A182 F316 | A182 F316 |
| Pakavimas | Lankstus grafitas | PTFE (teflonas) | Lankstus grafitas |
150, 300 ir 600 klasės gaubtinių vožtuvų dydžių lentelė (mm)
| NPS | DN (mm) | 150 klasė (F-F) | 300 klasė (F-F) | 600 klasė (F-F) | Aukštis (atviras) | Rankinis ratas (Ø) |
| 2" | 50 | 203 | 267 | 292 | ~350 | 200 |
| 2-1/2" | 65 | 216 | 292 | 330 | ~410 | 200 |
| 3" | 80 | 241 | 318 | 356 | ~450 | 250 |
| 4" | 100 | 292 | 356 | 432 | ~530 | 300 |
| 6" | 150 | 406 | 444 | 559 | ~650 | 400 |
| 8" | 200 | 495 | 559 | 660 | ~850 | 500 |
| 10" | 250 | 622 | 622 | 787 | ~1050 | 600 |
| 12" | 300 | 698 | 711 | 838 | ~1200 | 600 |
Rutulinių vožtuvų gamykla
Sunkaus aptarnavimo rutuliniai vožtuvai: Slėgio sandariklio gaubto dizainas, skirtas 900–2500 klasėms.
DUK
Kokie yra du įprasti rutulinių vožtuvų tipai?
Yra dvi pagrindinės rutulinių vožtuvų projektavimo technologijos,plaukiojančio rutulio dizainas ir ant svirties pritvirtinto rutulio dizainas. Pagrindiniai rutulinio vožtuvo komponentai yra: Vožtuvo korpusas – slėginis indas, kuriame yra komponentų, reikalingų srautui per vamzdį valdyti arba išjungti.
Kuo skiriasi API 6D ir ASME?
API 6D dėmesys skiriamas vamzdynų vožtuvams, naudojamiems naftos ir gamtinių dujų sistemose. Jame pateikiami specifiniai saugos, ilgaamžiškumo ir funkcionalumo reikalavimai. ASME B16. 34 yra platesnis standartas, apimantis vožtuvus, skirtus įvairioms pramoninėms reikmėms, daugiausia dėmesio skiriant slėgio-temperatūros įvertinimams, medžiagoms ir dizainui.
Kuo skiriasi API 6D ir API 598?
API 598 užtikrina, kad platus vožtuvų asortimentas atitiktų veikimo standartus. Nors API 6D dėmesys skiriamas griežtam vamzdynuose naudojamų vožtuvų bandymams. Suprasdami API 598 ir API 6D skirtumus, galite pasirinkti tinkamiausią vožtuvo specifikaciją jūsų projektui.
