Kūginės pavaros Kinfe vartų vožtuvas - Žinios

Kūginės pavaros peilio sklendėsyra pramoninis vožtuvas, kurio vardinis skersmuo yra DN50-DN1200, o vardinis slėgio diapazonas yra 1,0 MPa-1,6 MPa. Vožtuvo korpuso medžiagos yra plienas, nerūdijantis plienas ir kaliojo ketaus. Jame naudojama plokštelinė arba flanšinė jungties konstrukcija, o vožtuvo lizdo sandarinimo žiede naudojama kietojo lydinio suvirinimo technologija.

Taip pat yra tokių medžiagų kaip nitrilo kaučiukas, EPDM guma ir fluoro guma. Jis tinka terpėms, kuriose yra dalelių ir pluoštų, pvz., sunkiųjų nuotekų, celiuliozės ir anglies srutų, ir daugiausia naudojamas pramoniniuose vamzdynuose kasybos, nuotekų valymo, naftos chemijos, energijos ir popieriaus gamybos pramonėje.

GNEE Group tiekia vožtuvus daugiau nei 150 šalių ir regionų visame pasaulyje daugiau nei 18 metų nuo 2008 m.Gaukite pramoninių{0}} vožtuvų– Prašykite nemokamos kainos dabar!

Bevel Gear Kinfe Gate Valve Techniniai parametrai

Dydžių diapazonas: nuo 2 colių iki 24 colių (DN50-DN600)

Prijungimo parinktys: veikia kūginė pavara

Darbinis slėgis: PN10/PN16

Darbinė temperatūra: -29 laipsnių iki 425 laipsnių

Sandarinimo parinktys: metalas-į-metalą, elastinga sėdynė, grafitas, PTFE

Gamybos būdas: liejimas, kaltas, apdirbtas

Taikoma terpė: vanduo, aliejus, dujos, garai, cheminiai skysčiai

Kūginės pavaros Kinfe vartų vožtuvo pagrindinės veikimo specifikacijos

Nominalus slėgis PN (MPa)	Korpuso bandymo slėgis (MPa)	Sandarinimo bandymo slėgis (MPa)	Darbinė temperatūra ( laipsnis )	Taikoma terpė
1.0	1.5	1.1	Mažesnis arba lygus 80 laipsnių	Sirupas, minkštimas, nuotekos, anglies srutos, pelenai, šlako{0}}vandens mišinys
1.6	2.4	1.8	Mažesnis arba lygus 425 laipsniais	Tas pats kaip aukščiau

Kūginės pavaros Kinfe vartų vožtuvo pagrindinės medžiagos specifikacijos

Komponentas	Medžiaga
Korpusas, dangtelis	Nerūdijantis plienas, anglinis plienas, pilkasis ketus
Vartai	Anglies plienas, nerūdijantis plienas
Stiebas	Nerūdijantis plienas
Sandarinimo paviršius	Guma, PTFE, nerūdijantis plienas, kietasis lydinys

Kūginės pavaros Kinfe vartų vožtuvo pagrindiniai išoriniai ir jungties matmenys

PN (MPa)	DN (mm)	L	D	D1	D2	H	N-M	DARYK
1.0	50	48	160	125	100	370	4–M16	180
	65	48	180	145	120	400	4–M16	180
	80	50	195	160	135	440	4–M16	220
	100	50	215	180	155	510	8–M16	220
	125	57	245	210	185	580	8–M16	230
	150	57	280	240	210	690	8–M20	280
	200	64	335	295	265	800	8–M20	360
	250	70	390	350	320	960	12–M20	360
	300	76	440	400	368	1200	12–M20	400
	350	89	505	460	428	1360	16–M22	400
	400	89	565	515	482	1550	16–M22	400
	450	95	615	565	532	1700	20–M22	530
	500	108	670	620	585	1900	20–M22	530
	600	114	780	725	685	2400	20–M27	600
1.6	50	48	185	145	118	400	4–M16	180
	65	48	200	160	132	440	8–M16	180
	80	50	210	160	132	440	8–M16	230
	100	50	230	180	156	510	8–M16	220
	125	57	270	210	184	580	8–M16	230
	150	57	300	240	211	690	8–M20	280
	200	64	360	295	266	800	12–M20	360
	250	70	425	355	319	960	12–M22	400
	300	76	460	410	370	1200	12–M22	400
	350	89	520	470	429	1360	16–M22	400
	400	89	580	525	480	1550	16–M27	400
	450	95	640	585	548	1700	20–M27	530
	500	108	715	650	609	1900	20–M30	530
	600	114	840	775	720	2400	20–M36	600

Kūginės pavaros peilio vartų vožtuvo ypatybės

Transmisijos mechanizmas: Naudoja kūginės pavaros (spiralinės kūginės pavaros) pavarą. Sukant kūginę krumpliaratį vožtuvo stiebas kyla ir nusileidžia vertikaliai, atidarant ir uždarant vartus. Palyginti su įprastų sklendžių rankračiu, kūginės pavaros pavara reikalauja mažiau pastangų, ypač tinka didelio-skersmens arba aukšto slėgio{3}}vožtuvams.

Vartų dizainas

Peilio vartų konstrukcija: vartų galvutė turi pasvirusią pjovimo briauną, kuri užtikrina kirpimo funkciją, kad būtų galima pjauti pluoštus, daleles ir kitas medžiagas, neleidžiant užsikimšti.

Tarpas-Laisvas atidarymas ir uždarymas: vartai ir sandarinimo žiedas tvirtai priglunda, todėl užtikrinamas dvikryptis sandarinimas ir išvengiama terpės nutekėjimo.

Įvairios medžiagos: Vartų medžiagos yra nerūdijantis plienas (pvz., 2Cr13, 304, 316L), kietasis lydinys ir kt., Pritaikomas įvairioms korozinėms terpėms.

Sandarinimo metodai

Kietas sandariklis: vožtuvo lizdo sandarinimo žiede naudojama kobalto -kietojo lydinio suvirinimo technologija, užtikrinanti puikų atsparumą dilimui ir įbrėžimams, tinkama aukštai-temperatūrai ir aukštam{2}}slėgiui.

Minkštas sandariklis: yra tokių medžiagų kaip nitrilo guma, EPDM guma ir fluoro guma. Jie pasižymi geromis sandarinimo savybėmis, tačiau turi mažesnį atsparumą temperatūrai (paprastai mažesnis arba lygus 150 laipsnių). Sujungimo būdai: palaiko plokštelines arba flanšines jungtis, todėl galima lanksčiai montuoti ir pritaikyti įvairioms vamzdynų sistemoms.

Kūginės pavaros Kinfe vartų vožtuvo taikymas:

Vamzdynai, kuriuose yra kietųjų dalelių: tinka anglies plovimo vamzdynams, filtravimo srutų vamzdynams ir pelenų išleidimo vamzdynams tokiose pramonės šakose kaip kasyba, anglies plovimas ir plienas. Jis gali nupjauti kietąsias daleles, tokias kaip anglies šlakas, rūdos smėlis ir krosnių šlakas.
Nuotekų valymo sistemos: naudojamos vamzdynams, kuriais tvarkomos nuotekos, srutos, atliekos ir nuskaidrintas vanduo, kuriame yra suspenduotų kietųjų dalelių, kad būtų išvengta terpės užsikimšimo.
Popieriaus pramonė: tinka bet kokios koncentracijos celiuliozės ir medžiagų{0}}vandens mišiniams transportuoti. Peilio užtvaro konstrukcija gali nubraukti prilipusias medžiagas nuo sandarinimo paviršiaus.
Energetikos pramonė: naudojama vamzdynams, kuriuose tvarkoma pelenų srutos, katilo tiekiamas vanduo ir kt., siekiant kontroliuoti skysčio srautą ir slėgį.
Naftos chemijos pramonė: tinka pjauti terpę esant aukštai temperatūrai ir aukštam slėgiui, pavyzdžiui, naftos ir cheminių žaliavų tiekimo vamzdynams.

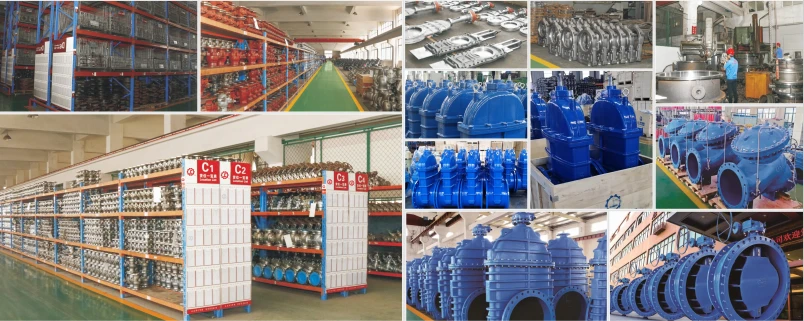

Bevel Gear Kinfe vartų vožtuvų gamykla
