Kriogeninis rutulinis vožtuvas paprastai reiškia darbinę temperatūrą, žemesnę nei -110 laipsnio vožtuvas, plačiai naudojamas suskystintose gamtinėse dujose, suskystintose naftos dujose ir kitoje kriogeninėje pramonėje.

Dizaino standartas:

Dizainas: BS 1873, ASME B16.34

Akis į akį: ASME B 16.10, EN558, (DIN3202)

Galinis flanšas: ASME B 16.5, (DIN2501)

Sandarinio suvirinimo galai: ASME B 16.25

Patikra ir bandymas: API 598.

Patikrinimo tipas: rankinis ratas, pavara, elektrinis, rankinis, pneumatinis, hidraulinis

PN	10 - 40
DN	15 - 150
NPS	1/2" - 6"
Klasė	150 - 300
Temperatūros įvertinimas	-260 laipsnio iki +400 laipsnio
Kūno formos	Tiesaus modelio korpusas Y raštas Kampinio modelio korpusas
Pagrindinės Shell medžiagos	Nerūdijantis plienas Aliuminio korpusas
Jungtys	Flanšiniai galai Sandarinio suvirinimo galai Kištukinio suvirinimo galai Srieginiai galai Kiti reikalavimai
Veikimas ir parinktys	Rankinis ratas, Grandininis ratas Pavarų pavara, pneumatinė stūmoklinė pavara, pneumatinė diafragminė pavara Elektrinė pavara šaldymo dėžės parinktys
Taikymas	Kriogeniniam naudojimui, pvz deguonies, azoto ir panašūs skysčiai, dujos ir garai ir itin žemas eksploatacinės temperatūros, už šaldymo dėžės montavimas
Patvirtinimai	PED (CE) / ASME Leakrate A Priešgaisrinis TÜV

Kriogeninio nerūdijančio plieno rutulinio vožtuvo projektavimo standartai, atsižvelgiant į naudojimo sąlygas, kriogeninio nerūdijančio plieno rutulinio vožtuvo konstrukcijai keliami šie reikalavimai:

Vožtuvas turi turėti galimybę ilgą laiką veikti kriogeninėje terpėje ir supančioje aplinkos temperatūroje.
Vožtuvas neturėtų tapti reikšmingu kriogeninės sistemos šilumos šaltiniu. Taip yra dėl to, kad šilumos įtekėjimas ne tik sumažina šiluminį efektyvumą, kaip antai perteklius, bet ir greitai išgaruoja vidinį skystį, dėl kurio nenormaliai padidėja slėgis ir kyla pavojus.
Žemos temperatūros terpės neturėtų turėti žalingo poveikio rankinio rato veikimui ir sandarinimo našumui.
Tiesiogiai liečiantis su žemos temperatūros terpe, vožtuvų mazgai turi būti atsparios sprogimui ir ugniai atsparios konstrukcijos.5, žemoje temperatūroje veikiančių vožtuvų mazgų negalima tepti, todėl būtina imtis konstrukcinių Priemonių, kad būtų išvengta trinties dalių. dilimas.

Nerūdijančio plieno gaubtinis vožtuvas

Stainless Steel Valve steel globe valve

Kriogeninių gaubtinių vožtuvų gamintojai-GNEE

Globe Valves Supplier

Populiarus Žymos: nerūdijančio plieno kriogeninis rutulinis vožtuvas, Kinijos nerūdijančio plieno kriogeninio rutulinio vožtuvo gamintojai, tiekėjai, gamykla

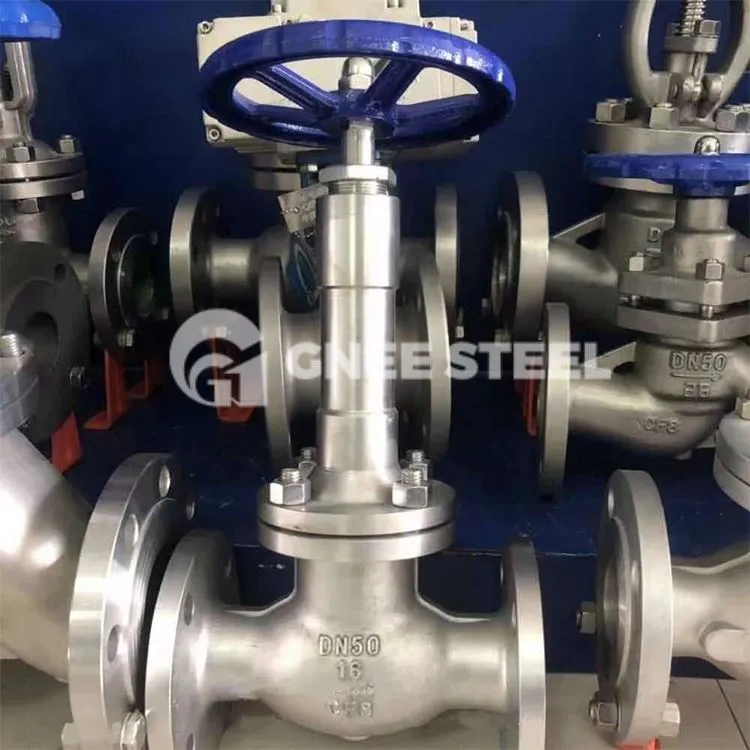

Nerūdijančio plieno kriogeninis gaubtinis vožtuvas
