Aukšto slėgio Y tipo gaublio vožtuvo aprašymas
Aukšto slėgio Y tipo rutulio vožtuvas yra specialus stop vožtuvas, skirtas aukšto slėgio darbo sąlygoms .. Jo vožtuvo korpusas yra Y formos, o terpė nukirsta arba reguliuojama vožtuvo disko . linijiniu kilimu ir kritimu.
Savybės
LOW srauto pasipriešinimo dizainas
Y formos srauto kanalas yra arti tiesios linijos, todėl srauto pasipriešinimas sumažina daugiau nei 60%, o tai turi didelį energijos taupymo efektą;
Antrinis vožtuvo disko droselio paviršiaus dizainas sumažina sandarinimo paviršiaus erozijos pažeidimą aukšto slėgio terpe .
Aptacija į ekstremalias darbo sąlygas
Atsparumas slėgiui pasiekia 2500 svarų klasės (42MPa) , o temperatūros tolerancija svyruoja nuo -196 laipsnio iki 540 laipsnio ;
„Chrome-Molybdenum“ plieno vožtuvo korpusas (F91/F92) priešinasi superkritinio garo erozijai esant 540 laipsnių . erozijai
Aukštos patikimumo antspaudas
Integruotas vožtuvo sėdynė + metalinis kietas sandariklis, kurio tarnavimo laikas yra ilgesnis nei 100, 000 angos ir uždarymai;
slėgio savaime suprantama struktūra: kuo aukštesnis vidutinis slėgis, tuo griežtesnis sandariklis .
Lanksali struktūrinė konfigūracija
Vožtuvo dangtis gali būti suprojektuotas kaip sriegis, suvirintas arba nuimamas;
Palaikykite elektrinį/pneumatinį diską, kad pasiektumėte automatinį valdymą .
Aukšto slėgio Y tipo gaublio vožtuvo specifikacija
Design Standard: sekite ASME B16.34 (slėgio temperatūros įvertinimas)
Truktūrinio ilgio : Susipažinkite su ASME B16.10 Kompaktiška specifikacija, maždaug 20% trumpesnė nei nacionalinis standartas
PRESSURE LYGIS: Apima 150 klasę ~ 2500 svarų (iki 42MPA)
Welding End Specification: lizdo suvirinimas (ASME B16.11) arba užpakalio suvirinimas (ASME B16.25)
V ireninės kūno medžiagos :
Anglies plienas (A105)
Nerūdijantis plienas (F304/F316)
Chromo-Molybdenum plienas (F91/F92)
Sealing Surface: Stellite karbido apvalkalas (stellite 6/21, kietumas didesnis arba lygus HRC55)
PSEKCIJOS STANDARTAS: API 598 Nuotėkio bandymas (VI lygio nulis nutekėjimas)

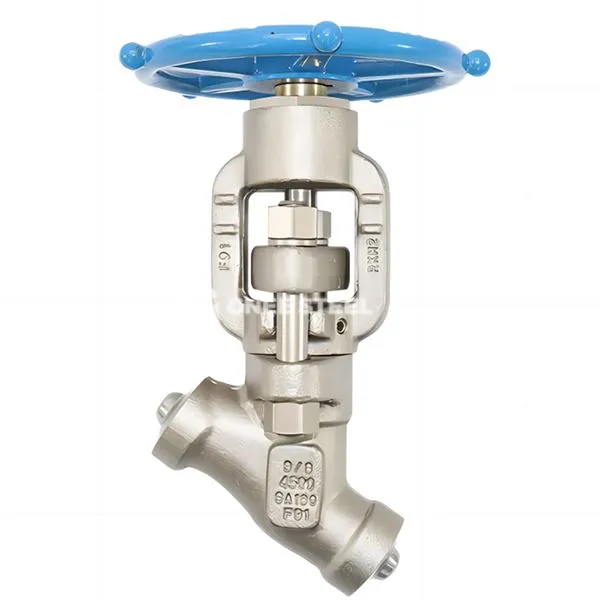

Aukšto slėgio y tipo gaublio vožtuvas
Paraiškos
- Naftos chemijos produktai
Hidrinimo reaktoriaus įleidimo ir išleidimo vamzdynai (1500LB klasė+);
Etileno aukšto slėgio įtaisas (sierai atspari medžiaga NACE MR0175 sertifikuota) .
- Elektrinė energija
Šiluminės elektrinės pagrindinis garo vamzdynas (540 laipsnių /25MPA);
Katilo tiekimo vandens sistema (dumplės sandariklis, kad būtų išvengta nuotėkio) .
- Deep šalta ir speciali žiniasklaida
SGD saugojimo ir transportavimo sistema (-196 laipsnio giliai šalto nerūdijančio plieno vožtuvo korpusas);
Didelio grynumo rūgšties pernešimas (PTFE išklotos vožtuvo sėdynė, skirta atsparumui korozijai) .
- branduolinė energija ir metalurgija
Branduolinės salos pagalbinė aušinimo sistema (visos metalo ugniai atspari struktūra);
BLAST krosnies dujotiekis (išklotas atsparumu dėvėjimui atspariam lydiniui, kad būtų atsparus dalelių erozijai) .
