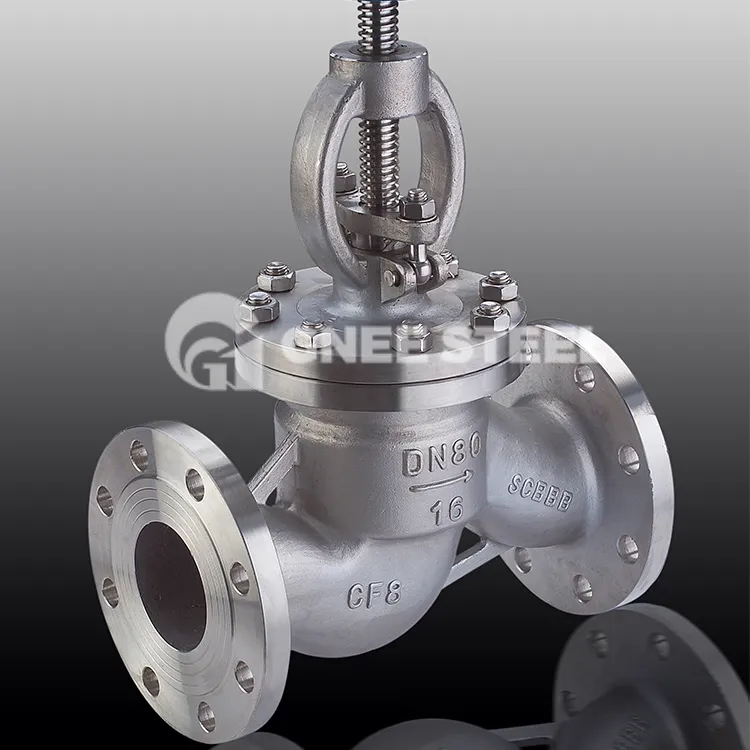

Produktų aprašymas
Ketaus uždarymo vožtuvams taikomos terpės yra: vanduo, alyva, garai, rūgštinės terpės ir kt. Veikimo režimai apima: rankinę, pavarų dėžę, elektrinę, pneumatinę ir kt.
Ketaus uždarymo vožtuvai dažniausiai naudojami tokiose srityse kaip šildymas, vandens paskirstymas ir vandens tiekimas, kai minimali ir maksimali temperatūra yra nuo -10 laipsnio iki +120 laipsnio. Šio tipo ketaus gaubtiniai vožtuvai gali būti naudojami komercinėse ir pramoninėse srityse. Įprastos paslaugos apima karštą ir šaltą vandenį, ŠVOK ir kitas bendras komunalines paslaugas.
Specifikacija
|
Dydis |
DN50-DN300 |
|
Slėgis |
10 barų / 16 barų / 200 psi |
|
Standartinis |
BS EN13789 (BS 5152) / MSS SP-85 / DIN3356 |
|
Akis į akį standartas |
DIN3202 F1/LT 558-1 1 serija |
|
Flanšinis sujungimas |
LT 1092-2 PN10 / PN16 |
|
Vožtuvo galas |
Flanšinis galas / suvirintas galas / sriegiuotas |
|
Tinkama terpė |
Vanduo, nafta, dujos ir kt. |
|
Tinkama temperatūra |
-30~ 100 laipsnių |
Rutulinio vožtuvo medžiagų lentelė
|
Nr. |
Dalies pavadinimas |
Medžiaga |
Standartinis |
|
1 |
kūnas |
Kaliojo lron arba Gray Cast lron |
BS1452 |
|
2 |
Kūno sėdynės žiedas |
Žalvaris arba bronza |
- |
|
3 |
Diskas |
Nerūdijantis plienas |
SS420 |
|
4 |
Varžtas |
Anglinio plieno |
A3 |
|
5 |
Plieninis rutulys |
Nerūdijantis plienas |
SS420 |
|
6 |
Stiebas |
Nerūdijantis plienas |
SS420 |
|
7 |
Tarpiklis |
NBR |
BS2494 |
|
8 |
Gaubto varžtas |
Anglinio plieno |
A3 |
|
9 |
Pakavimas |
Grafitas |
- |
|
10 |
Liauka |
Kalus lronas |
BS2789 |
|
11 |
Eržilas |
Anglinio plieno |
A3 |
|
12 |
Riešutas |
Anglinio plieno |
A3 |
|
13 |
Kapotas |
Kaliojo lron arba Gray Cast lron |
BS1452 |
|
14 |
Stiebas Riešutas |
Žalvaris |
- |
|
15 |
Varžtas |
Anglinio plieno |
A3 |
|
16 |
Rankinis ratas |
Anglinio plieno |
A3 |
|
17 |
Skalbyklė |
Anglinio plieno |
A3 |
|
18 |
Rankinio rato varžtas |
Anglinio plieno |
A3 |
Ketaus gaublio vožtuvo dydžių lentelė
|
DN |
D |
D1 |
D2 |
L |
b |
f |
z-φd |
H |
|
15 |
95 |
65 |
46 |
108 |
14 |
2 |
4-14 |
204 |
|
20 |
105 |
75 |
56 |
117 |
16 |
2 |
4-14 |
209 |
|
25 |
115 |
85 |
65 |
127 |
16 |
3 |
4-14 |
218 |
|
32 |
140 |
100 |
76 |
140 |
18 |
3 |
4-19 |
239 |
|
40 |
150 |
110 |
84 |
165 |
18 |
3 |
4-19 |
248 |
|
Galimas dydis nuo DN50 iki DN300 |
||||||||
Atsargumo priemonės naudojant ketaus uždaromąjį vožtuvą
1. Uždarymo vožtuvas, valdomas rankračiu ir rankena, gali būti montuojamas bet kurioje vamzdyno vietoje. ,
2. Kėlimui neleidžiama naudoti rankinio rato, rankenos ir transmisijos mechanizmo.
3. Terpės srauto kryptis turi atitikti ant vožtuvo korpuso parodytos rodyklės kryptį.
