API 6D gaublio vožtuvas

„API 6D Globe“ vožtuvas yra priverstinis sandariklio stotelės vožtuvas, suprojektuotas, pagamintas ir apžiūtas pagal API 6D standartą, kurį suformulavo Amerikos naftos institutas (API). Jis specialiai naudojamas vamzdynų sistemose, kuriose yra aukšto slėgio ir didelės rizikos terpės, tokios kaip nafta ir gamtinės dujos, siekiant užtikrinti saugumą ir patikimumą atšiauriomis darbo sąlygomis. Pagrindinės jo specifikacijos apima:

Projektavimo standartas: sekite API 6D ir API 602 (papildomas mažo skersmens vožtuvų standartas);
Bandymo standartas: Atlikite sandarinimo ir stiprumo bandymus pagal API 598;
Ryšio standartas: flanšo dydis atitinka ANSI B16.5, o konstrukcijos ilgis atitinka ANSI B16.10.

Pagrindinės funkcijos ir techninės savybės
Pagrindinės funkcijos

Įprasta laikmena: nukirpkite arba sujunkite vamzdynų terpę per priverstinę vožtuvo disko ir vožtuvo sėdynės priverstinę sandarinimo struktūrą, tinkančią skysčiams, dujoms ir garams;
Aukšto slėgio pritaikomumas: palaiko 150 svarų ~ 1500 svarų nominalų slėgį (kai kurie modeliai siekia 2500 svarų), tinkamą tolimojo naftos ir dujotiekio ir rafinavimo įrenginiams.

‌Techninės savybės‌

Material‌: Vožtuvo korpusas dažniausiai pagamintas iš kaltinio plieno arba nerūdijančio plieno (pvz., 304\/316L), kuris yra atsparus aukštai temperatūrai ir korozijai;
‌Sealing projektavimas‌: karbido sandarinimo paviršiaus (pvz., „Stellite“ lydinys) perdengimas, siekiant pagerinti atsparumą dilimui ir aukštos temperatūros sandarinimo efektyvumą;
‌Drive Mode‌: palaiko vadovą (rankinį ratą\/pavarų dėžę) arba elektrinę pavarą, kad patenkintų automatinio valdymo poreikius.

Dydis: dn 15--400 mm
Slėgis: pn 10-64, 125-900} lb
Vidutinis: vanduo, oras, dujos ir kt.
Temperatūra: -29 ~ +450 c
Medžiaga: ketaus, anglies plieno, nerūdijančio plieno
Dizainas: ASME B16.34; DIN 3356; BS1873
Patikrinimas ir bandymai: API 598\/API 6D; DIN 3230; BS5146
Akis į akį: ASME B16.10; DIN 3202; BS2080;

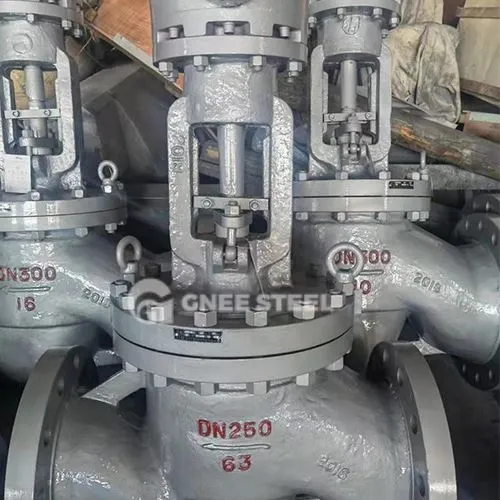

API 6D gaublio vožtuvas



Atrankos ir priežiūros taškai

Atrankos rekomendacijos

Aukšto slėgio scenarijai: Pageidaujami kaltiniai plieno vožtuvo korpusas + karbido sandarinimo paviršiaus modeliai (pvz., J41W serijos);
Korozinė terpė: naudojama nerūdijančio plieno medžiaga + dumplės sandarinimo struktūra (pvz., J941H serija).
Priežiūros specifikacijos

Periodinis kalibravimas: atlikite sandarinimo testą kas 6 mėnesius (pagal API 598 standartą);
Veikimo specifikacijos: Venkite per didelio priverstinio uždarymo, kuris gali sukelti vožtuvo koto deformaciją, ir prireikus įpilkite tepimo.
