„A105 Globe Valve“ aprašymas
„A105 Globe“ vožtuvas yra priverstinis sandarinimo vožtuvas, pagamintas iš ASTM A105 suklastoto plieno, kuris yra specialiai naudojamas vidutinio ribos ir srauto valdymui aukšto temperatūros ir aukšto slėgio vamzdynų sistemose. Pagrindinės jo savybės apima:
Materialinės savybės: A105 yra mažai anglies suklastotas plienas (panašus į 20 anglies plieno), turintis aukštą stiprumą, aukštą temperatūrą ir atsparumą aukštam slėgiui, ir gali atlaikyti darbo sąlygas iki 570 laipsnių;
Sealing Design: Vožtuvo disko ir vožtuvo sėdynės sandarinimo paviršiai dažnai suvirinami kietuoju lydiniu (pvz., „Stellite“), kuris yra atsparus dėvėjimams ir erozijai, ir pasiekia dvipusį sandarią sandarinimą;
TRUKTURINĖ FORMA: Jis palaiko viso skersmens ar mažesnio skersmens dizainą, o vožtuvo dangtis priima savaime užklijuotą, sriegintą ar suvirintą jungtį, kad būtų pritaikytas prie skirtingų montavimo scenarijų.
A105 Globe vožtuvo specifikacija
AstM A105\/A105M: nurodo vožtuvų kaltinimų cheminę sudėties sudėjimą ir mechanines savybes;
GB\/T 12228-2006 : Kinijos standartas nurodo anglies plieno aptikimų technines sąlygas.
Pesign ir gamybos standartai:
ANSI B16.34: Aukšto slėgio vožtuvo projektavimo specifikacija, apimanti 150 klasę ~ 2500 slėgio lygis;
Amme B16.25: Struktūriniai matmenys ir griovelių reikalavimai užpakalio suvirinimo galams;
JB\/T 3595: Vietinės elektrinės vožtuvo priėmimo standartas, stiprumo patikrinimas ir sandarinimo našumas
Savybės
slėgis ir atsparumas temperatūrai:
Slėgio diapazonas : 150 klasė ~ 2500 klasė (PN16 ~ PN420), palaikanti 16 ~ 32MPA aukšto slėgio scenarijus;
Temperatūros diapazonas: -29 laipsnis ~ +570 laipsnis, aukštos temperatūros modeliai yra tinkami elektrinės garų sistemoms.
Operacinis patikimumas:
Greitas atidarymas ir uždarymas: vožtuvo diskas turi trumpą taktą (maksimalus srautas pasiekiamas, kai nominalus skersmuo atidaromas 25%~ 30%), o atidarymo ir uždarymo laikas yra trumpas;
Atsparus smūgiams dizainas : Drauginis svoris subalansuoja uždarymo sukimo momentą, kad būtų išvengta vandens plaktuko efekto.
Priežiūros patogumas:
Internetinė techninė priežiūra : Apversta pagrindinio kūno sandarinimo struktūra sumažina išjungimo priežiūros dažnį;
Pakavimo optimizavimas: dviguba pakavimo įvorė automatiškai sureguliuojama, kad būtų sumažinta nuotėkio rizika.

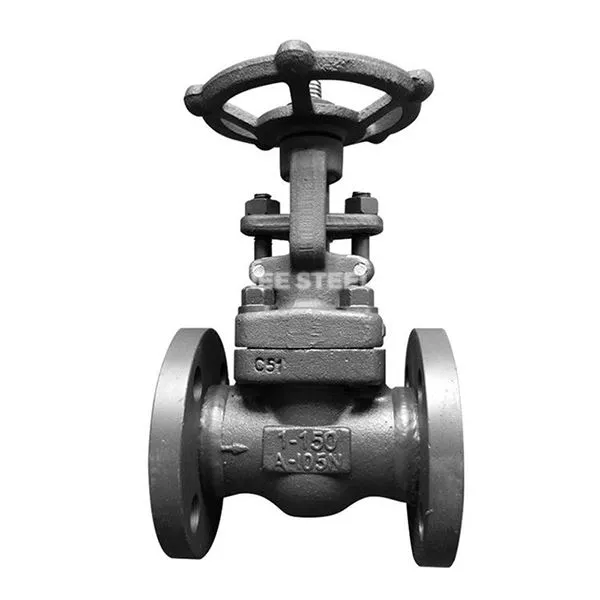

„A105 Globe“ vožtuvas
Atrankos rekomendacijos
Darbinės sąlygos pritaikomumas:
Aukšto slėgio ir aukštos temperatūros scenarijus: Pirmenybė teikiama 1500 ar aukštesnėms klasėms, o vožtuvo kėbulo medžiaga yra chromo-molibdeno plienas (WC6);
Korozinė terpė: sandarinimo paviršius suvirinamas kietuoju lydiniu, o vožtuvo kotas pagamintas iš 316 nerūdijančio plieno, kad apsaugotų koroziją.
Veikimo režimo pasirinkimas:
Dažnas atidarymas ir uždarymas: sukonfigūruokite pneumatinę arba elektrinę pavarą (turi atitikti IP67 apsaugos lygį);
Rankinis veikimas: DN Mažiau arba lygus 80 vožtuvų gali naudoti sliekų pavarų dėžę, kad sumažintų veikimo sukimo momentą.
Diegimo forma:
Apribotas erdvės scenarijus: pasirinkite suvirinimo galą arba kompaktišką flanšo jungtį (ANSI B16.5);
Dažni išmontavimo reikalavimai: Pageidaujama
