Į kotą kylantis metaliniu sandarikliu vartų vožtuvas pakelia ir nuleidžia vožtuvo sklendę per srieginį koto ir vairo sukimąsi. Sklendės kėlimo varžtas yra atviras, o veržlė leidžia valdyti rankratį. Veržlė pritvirtinama, o sukant varžtą pakeliama vartų plokštė. Sraigtas ir vartų plokštė turi tik santykinį sukimosi judesį, be santykinio ašinio judėjimo, todėl atrodo kaip vartų formos kronšteinas.
Gaminio specifikacija
| Dydis | 2"-48"(DN50-DN1200 mm) |
| Korpuso medžiaga | Ketus/Kaliojo ketaus |
| Kapotas | Ketus/Kaliojo ketaus |
| Disko medžiaga | Kalusis ketus/ SS |
| Sėdynės medžiaga | Žalvaris/ bronza |
| Stiebo medžiaga | SS / žalvaris |
| Matmenys: | |||||||||
| Prekė | Col | DN | L | H1 | D1 | D2 | D | n-d | KG |
| 1 | 2″ | 50 | 178 | 220 | 99 | 125 | 165 | 4-19 | 8.6 |
| 2 | 21/2″ | 65 | 190 | 240 | 118 | 145 | 185 | 4-19 | 11.5 |
| 3 | 3″ | 80 | 203 | 290 | 132 | 160 | 200 | 8-19 | 14 |
| 4 | 4″ | 100 | 229 | 330 | 156 | 180 | 220 | 8-19 | 18.3 |
| 5 | 5″ | 125 | 254 | 375 | 184 | 210 | 250 | 8-19 | 22.6 |
| 6 | 6″ | 150 | 267 | 420 | 211 | 240 | 285 | 8-23 | 30 |
| 7 | 8″ | 200 | 292 | 500 | 266 | 295 | 340 | 12-23 | 46.5 |
| 8 | 10″ | 250 | 330 | 610 | 319 | 355 | 405 | 12-28 | 87.6 |
| 9 | 12″ | 300 | 356 | 720 | 370 | 410 | 460 | 12-28 | 110.5 |
| 10 | 14″ | 350 | 381 | 920 | 429 | 470 | 520 | 16-28 | 207.7 |
| 11 | 16″ | 400 | 406 | 940 | 480 | 525 | 580 | 16-31 | 215.8 |
| 12 | 18″ | 450 | 432 | 1150 | 548 | 585 | 640 | 20-31 | 387 |
| 13 | 20″ | 500 | 457 | 1350 | 609 | 650 | 715 | 20-34 | 438 |
| 14 | 24″ | 600 | 508 | 1500 | 720 | 770 | 840 | 20-37 | 621 |

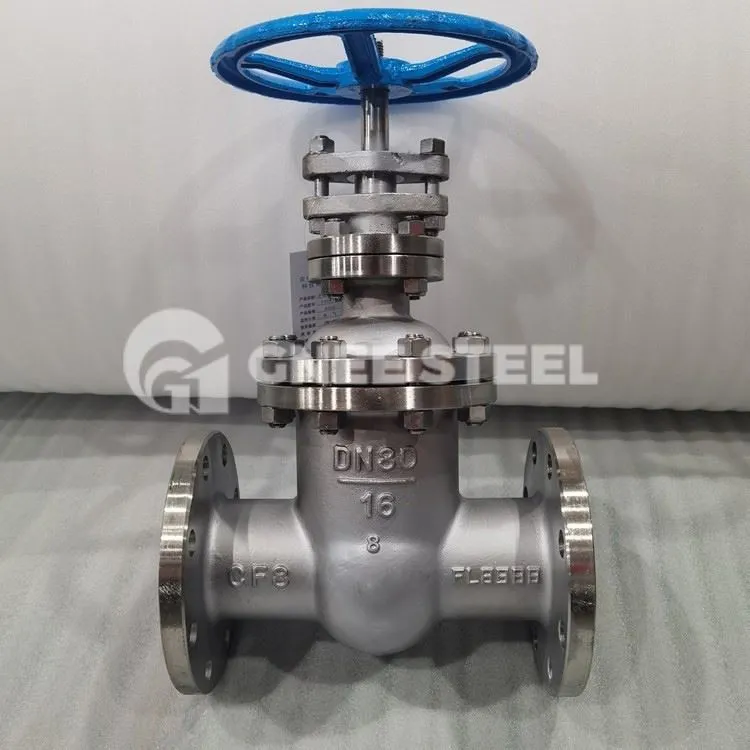

Kylantis kotas, metalinis sėdimas vartų vožtuvas
DUK
K: Ar esate prekybos įmonė ar gamintojas?
A: Esame gamintojas, kurio gamykla yra 35 000 kvadratinių metrų ir kurioje dirba 200 darbuotojų.
Kl .: Ar galite pateikti surinkimo brėžinius patvirtinimui?
A: Taip, mes galime pateikti atitinkamus brėžinius per 24 valandas.
Kl.: Ar galite atlikti neardomąjį vožtuvo komponentų bandymą?
A: Taip, galime atlikti rentgeno tyrimus, įsiskverbimo testus, ultragarso testus, magnetinių dalelių testus ir kt.
Kl .: Ar galime paimti pavyzdžius kokybės patikrinimui?
A: Žinoma. Galite pateikti gaminio modelį, o pavyzdį paruošime per 7 dienas.
Kl.: Ar galite padėti atliekant techninę priežiūrą ir paleidimą?
A: Taip, mes mielai padėsime, kai tik jums reikia. Galime nusiųsti garantinio aptarnavimo komandą, kuri išspręs problemą per 14 dienų.
