Pneumatiniai pleišto vartų vožtuvai Aprašymas
Pneumatinis pleišto vartų vožtuvas yra vožtuvas, atidaromas ir uždaromas važiuodamas pleišto formos vartų plokštele per pneumatinę pavarą. Jį sudaro vožtuvo korpusas, pleišto formos vartų plokštė, vožtuvo kotas, pneumatinė pavara (įskaitant cilindrą) ir sandarinimo mazgą. Pagrindinė jo bruožas yra suslėgtos oro galios ir priverstinio pleišto vartų plokštės derinys. Jis tinka skysčių ribinimui ar automatizuotų valdymo sistemų reguliavimui.
Pneumatinis pleišto vartų vožtuvų specifikacija
|
Tipas |
Pneumatiniai pleišto vartų vožtuvai |
|
Dydis |
DN15 iki 4000 |
|
Sandarinimas |
PTFE, EPDM, Metal, NBR |
|
Tinkama terpė |
Vanduo, nafta, dujos, minkštimas ir kt. |
|
Struktūra |
Krašto tipas |
|
Kamienas |
Nerūdijančio plieno 304 |
|
Standartas |
Kaip, GB, DIN, JIS yra prieinami |
|
Terpės temperatūra |
-20 iki 1100 laipsnių |
|
Ryšys |
Flanšas arba išklotas |
|
Pažymėjimas |
CE, ROHS, ISO9001, TUV |

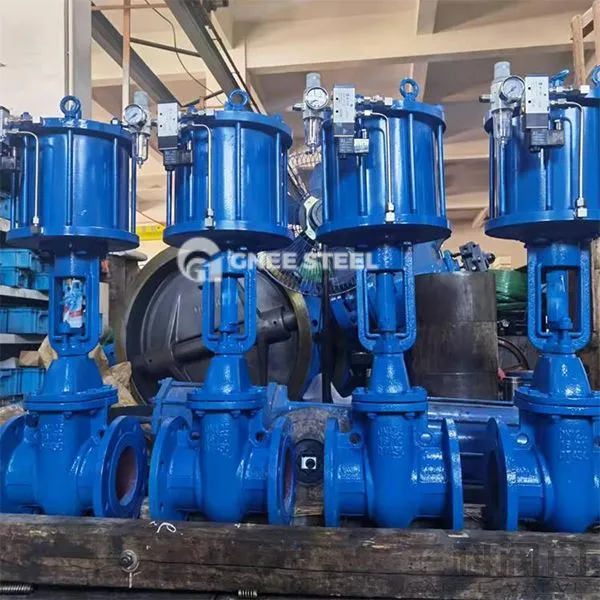

Pneumatiniai pleišto vartų vožtuvai
Bandymo reikalavimai Flange pleišto vartų vožtuvas
Našumo testas
Strengties testas : Vožtuvo korpusas yra 1,5 karto didesnis už nominalų slėgį ir palaiko slėgį 5 minutes be nuotėkio ar deformacijos . Saless testas : Uždaros būsenoje įleidimo pusėje slėgis yra 1,1 karto didesnis už nominalų slėgį, o nutekėjimas išėjimo pusėje atitinka API 598 arba GB/T 13927 standartą . Pneumatinis pavaros testas : Patikrinkite atidarymo ir uždarymo sukimo momentą, atsako laiko ir oro slėgio stabilumą (paprastai 0. 4 ~ 0. 6MPA) .
Medžiagos ir išvaizdos patikrinimas
Vožtuvo korpusui ir vartų medžiagai reikalingi cheminės sudėties ataskaita ir mechaninio našumo bandymo duomenys (pvz., Tempimo stiprumas ir kietumas). Sandarinimo paviršius neturi įbrėžimų ar porų, o flanšo galo paviršiaus lygumo paklaida yra mažesnė arba lygi 0. 05 mm .
Funkcinis patikrinimas
Imituokite faktines darbo sąlygas, kad daugiau nei 500 kartų būtų atidarytos ir uždarytos, kad patvirtintumėte, jog nėra jokio užstrigimo ar sandarinimo gedimo .
