Metalinė sėdinčių peilių vartų vožtuvo aprašymas
Metalinis sėdynės peilio vartų vožtuvas yra peilio tipo vartų vožtuvas su metaliniu sandarinimo paviršiumi. Jo vartai ir vožtuvo sėdynė yra pagaminti iš metalinių medžiagų (tokių kaip nerūdijantis plienas, kietas lydinys ir kt.). Atliekant tikslų apdorojimą, pasiekiamas kietas metalo ir metalo sandarinimas. Jis tinka aukštai temperatūrai, aukštam slėgiui ar terpei, kurioje yra kietos dalelės.
Struktūrinė sudėtis
Pagrindiniai komponentai
„Valve Body“: integruotas arba padalintas dizainas, daugiausia pagamintas iš nerūdijančio plieno, lydinio plieno ar anglies plieno, su sklandžiais vidiniais kanalais, siekiant sumažinti srauto atsparumą. Gate Plate: Kneife formos arba pleišto formos dizainas, kurio apačioje ašmenys gali nukirpti priemaišas, tokias kaip pluoštai ir dalelės; Naudojamas metalo kietojo sandarinimo paviršiaus, o atsparumas dilimui padidėja kietojo lydinio paviršiuje. V ireninę sėdynę : metalinė medžiaga (tokia kaip nerūdijantis plienas, lydinys), sudaranti kietą sandarinimo porą su vartais, aukšta temperatūra ir atsparumas korozijai. Veškite stiebą: paviršiaus kietas chromo dengimas arba nitridinis apdorojimas, atsparumas nusidėvėjimui, sujungtas su vartais siūlais arba sagtis
Sealing System
Metalo sandarinimo paviršius yra tiksliai sumalamas siekiant užtikrinti sandarumą ir mažą nuotėkį (pvz., Nuotėkio lygis iki 26 × DN mm³/s);
Kai kurie modeliai yra suprojektuoti su dvigubu sandarikliu (metalo sandarinimas + elastinė kompensavimo struktūra), kad pagerintų patikimumą.
Metalinė sėdinčių peilių vartų vožtuvo specifikacija
|
Daiktas |
Metalinė sėdinčių peilių vartų vožtuvas |
|
Dizainas ir gamyba |
API600, ASME B16.34 |
|
Montavimo standartas |
ISO5211 montavimo plokštė, skirta daugialypei elektrinei pavarai arba pneumatiniam valdymui |
|
Flanšo standartas |
ANSI, JIS, DIN, GB |
|
Akis į akį |
ASME B16.10 |
|
Ryšio matmuo |
ASME B16.5, ASME B16.47, ASME B16.25 |
|
Tikrinimas ir išbandymas |
ISO5208, API598 |
|
Medžiaga |
Ketaus, liejamas plienas, nerūdijantis plienas |
|
Spaudimas |
Nuo 10 iki 100 barų |
|
Temperatūra |
-10 iki 180 laipsnių |

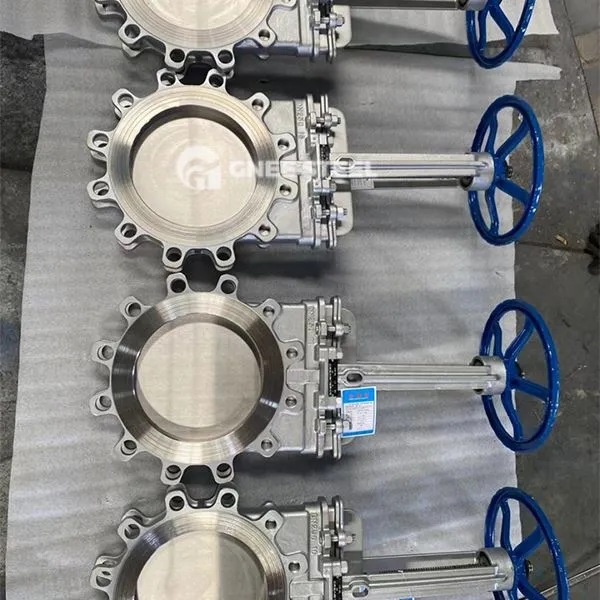

Metalinė sėdinčių peilių vartų vožtuvas
Savybės
- Aukšta temperatūra ir aukšto slėgio atsparumas : Metalo sandarinimo paviršius gali atlaikyti aukštą temperatūrą, mažesnę arba lygi 450 laipsnių, o aukštas slėgis, mažesnis arba lygus PN16.
- STROGNAS DIRPLIONĖS ATSIŽVELGDIMAS: Karbido sandarinimo paviršius tinka terpėms, kuriose yra kietos dalelės, tokios kaip šlakas ir anglių milteliai.
- Ilgas gyvenimas: metalinė medžiaga yra atspari korozijai ir atsparios erozijai, ir turi ilgą priežiūros ciklą.
- Visas pritaikomumas: palaiko vadovą, elektrinį ar pneumatinį diską, kad patenkintų skirtingus automatizavimo poreikius.
Paraiškos
- MING IR METALLURGY: kontroliuokite aukštųjų aprangos terpių, tokių kaip rūdos srutos, anglių srutos, pelenai ir šlakas, gabenimą.
- Chemical ir Energy: tvarkykite aukštos temperatūros ir ėsdinančius skysčius (tokius kaip rūgštis, šarmai, aliejus ir dujos) .
- Elektrumas ir aplinkos apsauga: Naudojamas vamzdynų sistemoms, kuriose yra kietos dalelės, tokios kaip elektrinės pelenų pašalinimas ir nuotekų valymas.
- Paperming ir Maistas : Sanitarinės nerūdijančio plieno medžiagos gali būti naudojamos srutų ar maisto produktų terpėms (turi atitikti pramonės sertifikavimo standartus) .
