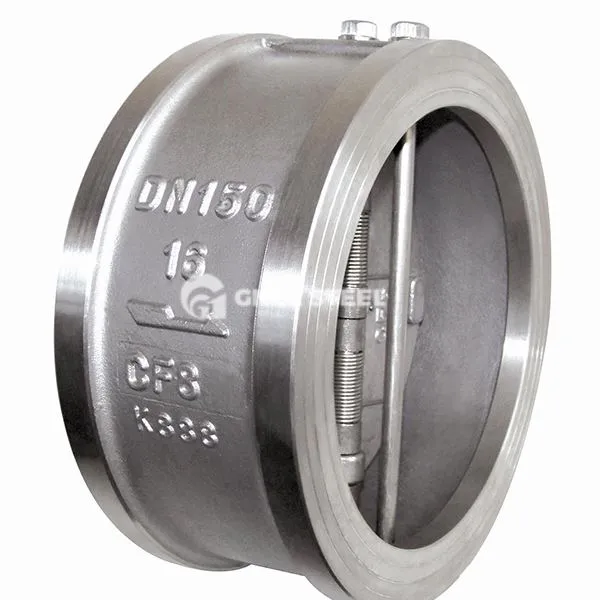

Vaflių tipo patikrinimo vožtuvas
Aprašymas
Vaflių patikrinimo vožtuvas yra automatinis vožtuvas, kuris varo vožtuvo diską, kad atidarytų ir uždarytų pačios terpės srautą. Jis naudojamas užkirsti kelią terpei tekėti atgal, siurblys nuo apversimo ir konteinerio slėgio palengvinimas nebus kontroliuojamas. Jis priima vaflių jungties struktūrą ir yra pritvirtinta tarp vamzdžių flanšų flanšais ar varžtais. Jis pasižymi mažo dydžio, lengvo ir patogaus montavimo savybėmis. Jis tinka dujotiekio sistemoms, turinčioms ribotą erdvę.
Pagrindinės struktūros ir tipas
Struktūrinis tipas: kėlimo tipas (H71 tipas): Vožtuvo diskas juda aukštyn ir žemyn išilgai vertikalios ašies, pasikliaudamas vidutinio slėgio atidarymui, o spyruoklė padeda uždaryti. Jis tinka mažo skersmens aukšto slėgio scenoms (DN15 ~ 350 mm); Sūpynės tipas (H44 tipas): vožtuvo diskas sukasi aplink vyrio ašį, tinkamą didelio skersmens mažo srauto vamzdynams (DN50 ~ 1200 mm), turinčiam mažo srauto atsparumą ir mažą uždarymo smūgį; Drugelio dvigubas diskas (H76 tipas): Dvigubo disko dizainas derinamas su spyruokliniu buferiu, su greitu uždarymo greičiu (<1 second), which significantly reduces the water hammer effect.
Key Components:
Body Material: Nerūdijantis plienas (304\/316L), anglies plienas (WCB\/WCC) arba žemos temperatūros plienas (LCB), tinkamas skirtingoms terpėms ir aplinkoms;
Sealing Technology: metalinis kietas sandariklis (suvirintas stellite lydinys) arba elastinis minkštas sandariklis (PTFE\/grafitas), atitinkantis ANSI V\/VI nuotėkio standartus.
Vaflių tipo patikrinimo vožtuvo specifikacija
|
Vožtuvo dizainas |
: API 594 \/ API 600 (ISO 10434) \/ API 6D (ISO 14313) \/ API 602 \/ API 603 \/ API 608 \/ API 609 \/ IS 780 \/ BS 1414 \/ BS 14846 \/ BS 1868 \/ BS 1873 \/ BS 5351 \/ ASME B 16.34 (BS 5351) \/ Din 3357 |
||
|
Slėgio bandymas |
: API 598 \/ API 600 \/ API 6D |
||
|
Akis į akį |
: ANSI B 16.10 |
||
|
Pabaigos ryšys |
: Prisukamas pagal BSP\/BSPT\/NPT, suvirinimas pagal SW\/BW, flanšas pagal RF\/RTJ |
||
|
Flanšo jungtis |
: ANSI B 16.5 (For NPS≤24) / ANSI B 16.47 SERIES B, ANSI 16.47 SERIES A, MSS SP-44 (For NPS >24) |
||
|
Užpakalio suvirinimo galas |
: ANSI B 16.25 |
||
|
Lizdo suvirinimo galas |
: ANSI B 16.11 |
||
|
Įsukytas galas |
: ANSI B 1.20.1 (BSP\/NPT) |
||
|
Sienos storis |
: API 600 \/ BS 1868 |
||
|
Slėgio įvertinimas |
: Pagal ANSI 125#, 150#, 300#, 400#, 600#, 800#, 900#, 1500#, 2500# |
||
|
Inžinerijos parinktis |
: Valdoma pavara, elektrinė, pneumatinė veika |
||
|
Dydžio diapazonas |
: Kaip NPS 2 "- 48" |
||
Vaflių tipo patikrinimo vožtuvas
Privalumai
Anti-vandens plaktuko dizainas: spyruoklinis buferis (pavyzdžiui, dviguba spyruoklinė struktūra patente CN 222798224 U) arba drugelio dvigubo fragmento nukreipimas naudojamas siekiant sumažinti atgalinio srauto poveikį ir prailginti vožtuvo tarnavimo laiką;
Kompaktiškas ir efektyvus: konstrukcinis ilgis yra tik 1\/3 tradicinio flanšo patikrinimo vožtuvo, o svoris sumažėja 40%~ 60%, taupant montavimo vietą;
Greitas atsakas: vožtuvo atvarto uždarymo laiką galima valdyti per 0.
Paraiška
Komunalinio vandens tiekimas ir kanalizacija: užkirskite kelią terpės nutekėjimui, kai vandens siurblys bus išjungtas, kad apsaugotų siurblio bloko saugumą;
Naftos chemijos: aukšto slėgio reakcijos įtaiso įleidimo ir išleidimo vamzdynų srauto valdymas;
Kriogeninė inžinerija: suskystintų gamtinių dujų (SGD) perdavimo sistemos anti-nugaros srautas;
Maitinimo sistema: užkirsti kelią garų srautui katilo tiekimo vandens vamzdyne.
