Nerūdijančio plieno vaflių sūpynių patikrinimo vožtuvas

Nerūdijančio plieno vaflių sūpynių patikrinimo vožtuvas yra automatinis vožtuvas, valdantis vožtuvo disko atidarymą ir uždarymą per jėgą, kurią sukuria pačios terpės srautas. Jis yra specialiai naudojamas siekiant užkirsti kelią terpės srautui vamzdyne ir turi dvigubas vaflių jungties ir sūpynės struktūros savybes. Pagrindinės jo funkcijos apima:

Užkirsti kelią vidutinio srauto srautui: užtikrinate vienpusį skysčio srautą, kad būtų išvengta siurblių, talpyklų ir kitos įrangos pažeidimo dėl atbulinės eigos;

Automatinis atidarymas ir uždarymas: Nereikia jokios išorinės galios, pasikliaujant skysčio slėgiu ir vožtuvo disko numeriu, kad būtų pasiektas veiksmas.

Darbo principas
Į priekį srautas: Vidutinis slėgis stumia vožtuvo atvartą, kad sukasi aplink ašį, kad atidarytų, o skystis praeina sklandžiai; Atvirkštinis srautas: Kai vidutinis slėgis išnyksta arba atvirkščiai, vožtuvo atvartas greitai uždaromas veikiant sunkio jėgai (arba spyruoklinei jėgai), kad užblokuotų atvirkštinį srautą.

1. Darbinis slėgis: 1. 0 MPA/1,6MPA/2,5MPA

2. Darbinė temperatūra: NBR: 0 laipsnis -+80 laipsnis EPDM: -10 laipsnis -+120 laipsnis Viton: -20 laipsnis -+180 laipsnis

3. Akis į veidą pagal ANSI 125/150

4. Flanšas pagal en 1092-2, ANSI 125/150 ir kt.

5. Testavimas: DIN3230, API598

6. Vidutinis: gėlas vanduo, jūros vanduo, maisto produktai, visokios aliejaus rūšys, rūgštis, šarminis skystis ir kt.

Pagrindinės savybės

• Atsparumas korozijai ‌: Nerūdijančio plieno medžiaga tinka labai ėsdinančioms terpėms (tokioms kaip azoto rūgštis, acto rūgštis) ir aukštos temperatūros aplinka‌; ‌
• Mažo srauto pasipriešinimo dizainas ‌: viso skersmens struktūra sumažina slėgio nuostolius ir yra tinkama aukšto srauto vamzdynams‌; ‌
• Greitas atsakymas‌: Pasukamojo vožtuvo diskas yra jautrus ir turi trumpą uždarymo laiką, o tai efektyviai sumažina vandens plaktuko smūgį‌; ‌
• Lengva techninė priežiūra: modulinė konstrukcija palaiko greitą išardymą, kuris patogus vamzdynų priemaišų valymui ar sandarikliams pakeičiant

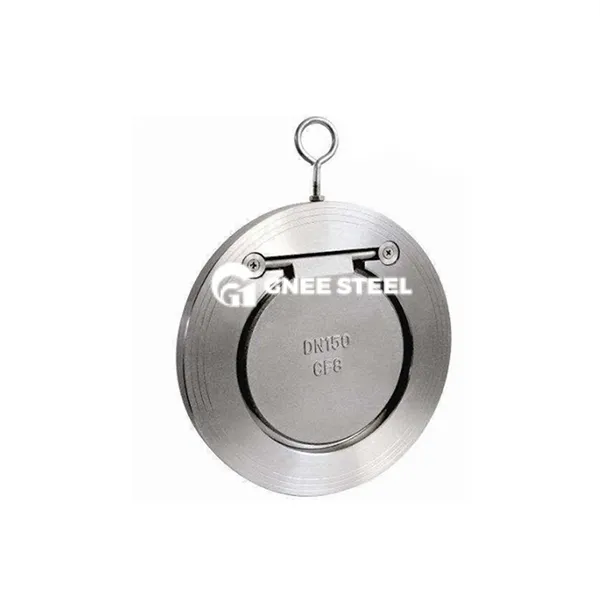

Nerūdijančio plieno vaflių sūpynių patikrinimo vožtuvas



Paraiškos

Chemijos pramonė: rūgščių ir šarminių vidutinių vamzdynų apsauga nuo nugaros;
Vandens valymo sistema: Vandens tiekimo ir kanalizacijos siurblinių bei nuotekų valymo įrenginių srauto valdymas;
Energijos laukas: aukštos temperatūros garų, naftos ir dujų vamzdynų vienpusė riba

Pasirinkimo ir diegimo taškai

‌ slėgio lygis‌: turi atitikti vamzdyno nominalų slėgį (pvz., PN10, PN16); ‌Medijos charakteristikos: 316L nerūdijančio plieno vožtuvo korpusas ir PTFE sandariklis yra pirmenybė teikiama korozinei terpei; ‌ Įdiegimo kryptis‌: Priimtina tiek horizontalios, tiek vertikalios vamzdynai, užtikrinant, kad vožtuvo disko sukimosi ašis atitiktų gravitacijos kryptį.
