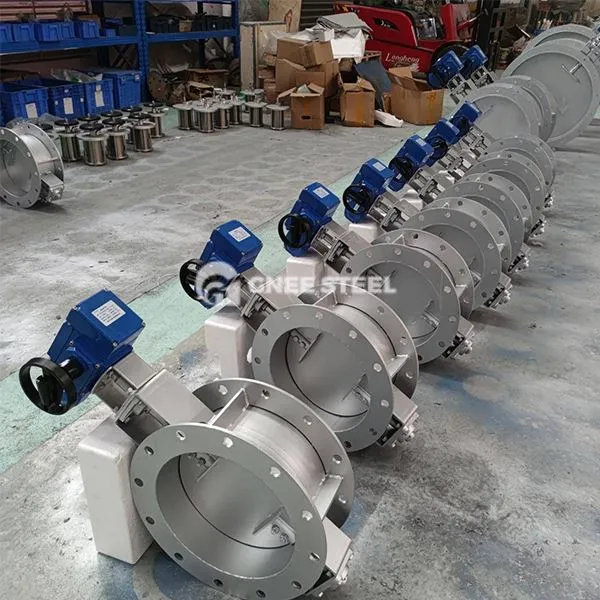

Aukštos temperatūros drugelio vožtuvai

Aukštos temperatūros drugelio vožtuvas yra vožtuvas, skirtas aukštos temperatūros terpei (didesnė arba lygi 3 0 0 laipsniui). Tai gali suvokti vamzdyno skysčio įjungimo ar srauto reguliavimą, pasukdamas drugelio plokštelę aplink vožtuvo veleną (0 ~ 90 laipsnių). Jis tinka aukštos temperatūros scenoms, tokioms kaip metalurgija, galia ir chemijos pramonė. Pagrindinės jo funkcijos apima:

Išjungimas ir droselis: terpės srautas kontroliuojamas sukant disko formos drugelio plokštelę. Srauto pasipriešinimas yra mažas, kai visiškai atidarytas, kuris tinka didelėms srauto sistemoms.
‌ Aukštos temperatūros atsparus dizainas: Jis priima specialias medžiagas, šilumos izoliacijos struktūrą ir šilumos išsklaidymo technologiją ir ilgą laiką gali stabiliai veikti aplinkoje, aukštesnėje nei 600 laipsnių.

Pagrindinė struktūra ir dizainas
‌ Aukštos temperatūros adaptacijos struktūra:

Naudojami vožtuvo korpuso ir drugelio plokštės medžiaga: naudojama aukštos temperatūros lydinio plienas, 316L nerūdijantis plienas arba dupleksinis plienas, atsparūs aukštos temperatūros oksidacijai ir šiluminio įtempio deformacijai.
‌Inuliavimo komponentai:
Izoliaciniai flanšai ir izoliacijos trinkelės yra nustatytos prie vožtuvo veleno jungties, kad blokuotų šilumos laidumą (pvz., Gedimo apdorojimas patentuotoje konstrukcijoje).
Išplėstinis vožtuvo veleno konstrukcija sumažina aukštos temperatūros šiluminės spinduliuotės poveikį pavaros komponentams.
‌Radiatorius ‌: Radiatorius pridedamas prie vožtuvo korpuso išorės, kad vožtuvo kūno temperatūra būtų sumažinta per oro konvekciją arba priverstinį aušinimą. ‌

Sandarinimo technologija ‌: ‌

Išplėtimo sandariklio struktūra ‌: ‌ Patentuota U formos sandarinimo gumos žiedas bendradarbiauja su išplėtimo erdve, kad kompensuotų aukštos temperatūros deformaciją, įšvirkščiant suslėgtą terpę, kad sumažintų sandarinimo paviršiaus susidėvėjimą. ‌

Kelių sluoksnių metalinis kietasis sandariklis ‌: Drugelio plokštelių sandarinimo paviršius yra suvirintas volframo karbidu arba stellite lydiniu, kuris yra atsparaus aukšto temperatūros susidėvėjimui (mažesnis arba lygus 650 laipsnių). ‌
Pavaros režimas ‌: ‌Supporto vadovas, elektrinis ar pneumatinis valdymas, o elektrinė pavara turi įmontuotą izoliacijos sluoksnį, tinkantį nuotoliniam nuotoliniam eksploatavimui aukštai temperatūrai.



Aukštos temperatūros drugelio vožtuvai



Paraiškos

Metalurgijos pramonė: „Blast Frosta“ dujotiekis, aukštos temperatūros išmetamųjų dujų dulkių pašalinimo sistema.
Galios pramonė: katilo garo vamzdynas, šilumos atkūrimo sistema.
Naftos chemijos pramonė: aukštos temperatūros naftos ir dujų pernešimas krekingo bloke, šilumos terpė kontrolė reaktoriuje.
Aplinkos apsaugos laukas: aukštos temperatūros gipso srutų reguliavimas desulfurizacijos bokšte, deformacijos dujų apdorojimas deginimo krosnyje.
