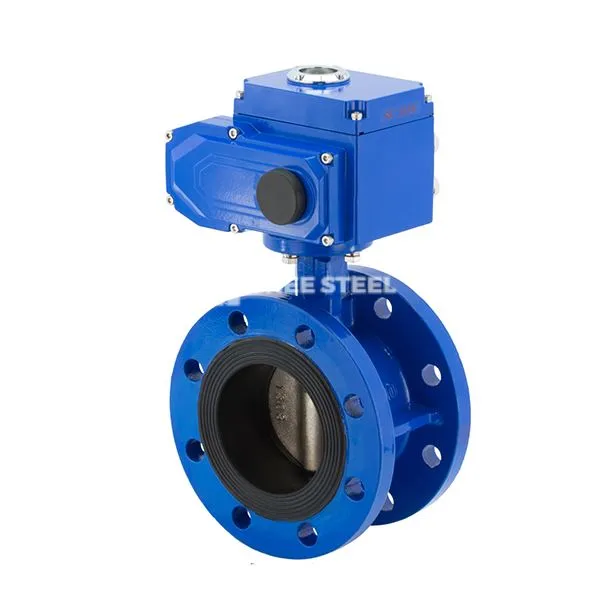

Elektrinis įjungtas drugelio vožtuvas Aprašymas
Elektrinis drugelio vožtuvas yra vožtuvas, kurį varo elektrinė pavara, kad pasuktų apskritą drugelio plokštelę. Drugelio plokštė sukasi aplink vožtuvo ašį 0 laipsnį -90 laipsnį, kad būtų pasiektas dujotiekio terpės atidarymo ir uždarymo ar srauto reguliavimas. Pagrindinės jo funkcijos apima:
Greitas valdymas: 90 laipsnių pasukimas gali baigti pilną atidarymo ar pilną uždarymo veiksmą, greitą atsako greitį, tinkamą automatinėms valdymo sistemoms.
LOW srauto pasipriešinimo dizainas: Kai visiškai atidarytas, drugelio plokštės storis yra vienintelis atsparumas terpės srautui, o slėgio nuostoliai yra tik 1/3 to paties skersmens vartų vožtuvo.
Struktūros ir dizaino ypatybės
Pagrindiniai komponentai:
Vožtuvo korpusas: pagamintas iš ketaus, kaliojo geležies ar nerūdijančio plieno (pvz., 3 0 4/316), flanšo arba spaustuko jungtis atitinka GB/ANSI standartus, o slėgio diapazonas yra 1. 0-4. 0MPA.
Butterfly Plokštė: disko formos struktūra, kieto sandariklio tipo paviršiaus paviršiaus volframo karbidas, minkšto sandariklio tipas įterptas PTFE arba guminis sandariklis.
Važiuokite ir antspaudu:
Elektrinė aktuatorius: palaiko jungiklio tipą (220 V AC) arba moduliacijos tipas (4-20 MA signalas), sukimo momento dangteliai 50-2000 n · m, su sprogimu atspari (EXDⅱBT4) ir IP67 apsaugos lygis.
Dulkite sandarinimo tirpalo :
Elastinis sandariklis: nitrilo gumos arba PTFE vožtuvo sėdynė, nuotėkio lygis iki VI, taikoma temperatūra -20 laipsnis ~ 150 laipsnio .
Metalinis kietasis sandariklis: daugiasluoksnis nerūdijantis plienas + grafito struktūra, aukšta atsparumas aukštai temperatūrai iki 450 laipsnių, atsparus granuliuotos terpės erozijai.
Elektrinės veikimo drugelio vožtuvo specifikacija
|
Naudojama terpė |
Vanduo, aliejus, skystis, garai ir kt. |
|
Skysčio temperatūra |
-10 laipsnis ~ 425 laipsnis |
|
Darbinis slėgis |
0. 3-2. 5MPA |
|
Vožtuvo kūno medžiaga |
Nerūdijantis plienas |
|
Ryšio dydis |
2 "-24" |
|
Skersmuo (mm) |
Dn 50-600 |
|
Sandarinimo medžiaga |
Nerūdijantis plienas |
|
Drugelio vožtuvo plokštė |
ketaus ar nerūdijančio plieno |
|
Elektrinė pavara |
Įjungimo tipas, reguliavimo tipas, pasyvus kontaktinis tipas, atidarymo signalo išvesties tipas, |
Elektrinis įjungtas drugelio vožtuvas
Atrankos pasiūlymai:
Aukštos temperatūros ir aukšto slėgio aplinka: Pirmenybę teikianti kietai uždaryti drugelio vožtuvai (pvz., D943W), vožtuvo kėbulo medžiaga turi būti WCB arba 316L nerūdijantis plienas.
Korozinė terpė: naudokite fluoriną išklotus drugelių vožtuvus (PTFE pamušalas), atsparūs stiprios rūgšties ir šarmų korozijai.
Paraiškos
Žemės ūkio drėkinimas: Saulės varomas tipas naudojamas vandens taupymo drėkinimo sistemoms, palaikant nuotolinio valdymo ir vandens kokybės filtravimą.
Energijos sistema: garų vamzdynų reguliavimas šiluminėse elektrinėse, aušinimo vandens cirkuliacijos kontrolė branduolinėse elektrinėse.
Cheminė gamyba: reaktoriaus žaliavų santykis, korozinis vidutinio lygio ribos (pvz., Rūgščių ir šarminių perdavimo vamzdynai).
