Plastmasis droselinis vožtuvas yra paprastos konstrukcijos, mažo dydžio ir lengvo, jį sudaro tik kelios dalys. Be to, jį reikia tik pasukti 90 laipsnių, kad greitai atsidarytų ir užsidarytų, o tai paprasta valdyti. Tuo pačiu metu elektrinis vožtuvas turi geras skysčio valdymo charakteristikas. Kai kaliojo ketaus peteliškinis vožtuvas yra visiškai atidarytas, drugelio plokštės storis yra vienintelis pasipriešinimas, kai terpė teka per vožtuvo korpusą. Todėl vožtuvo sukuriamas slėgio kritimas yra labai mažas, todėl jis turi geras srauto valdymo charakteristikas. Jei drugelio vožtuvas turi būti naudojamas kaip srauto valdymas, svarbiausia yra teisingai pasirinkti vožtuvo dydį ir tipą. Drugelinio vožtuvo konstrukcinis principas ypač tinka didelio skersmens vožtuvams gaminti. Drugeliniai vožtuvai yra ne tik plačiai naudojami bendrose pramonės šakose, tokiose kaip naftos, dujų, chemijos pramonė ir vandens valymas, bet ir šiluminių elektrinių aušinimo vandens sistemoje.
Drugelių vožtuvų specifikacijos
|
Dydžių diapazonas |
Korpuso Medžiaga |
|
1 1/2"-40" DN40-DN1000 |
Ketus / kaliojo ketaus, WCB, aliuminio bronza |
|
Slėgio įvertinimas |
Disko medžiaga |
|
Klasė{0}}150 klasė PN10-PN16 |
Ketus / kaliojo ketaus, WCB, aliuminio bronza |
|
Baigti ryšį |
Sėdynės medžiaga |
|
Flanšas, plokštelė, auselė |
NBR, EPDM, PTFE, VITON |
|
Struktūros stilius |
Stiebo medžiaga |
|
Dvigubas ekscentriškas, koncentrinis |
SS416, SS410, 17-4PH, SS304, SS316 |
|
Pavaros parinktys |
Dizaino standartas |
|
Mechaninė, Sliekinė pavara, Pneumatinė, Elektrinė, hidraulinė |
MSS SP-67, API609, EN593 |
|
Temperatūros diapazonas |
Standartinis akis į akį |
|
-0 laipsnis ~200 laipsnių |
API609, ISO5752 serija 20, BS5155.1 |
|
Ryšio standartas |
Testo standartas |
|
Flanšo gręžimas: EN1092-1, ANSI B16.5, BS4504. |
API 598 |

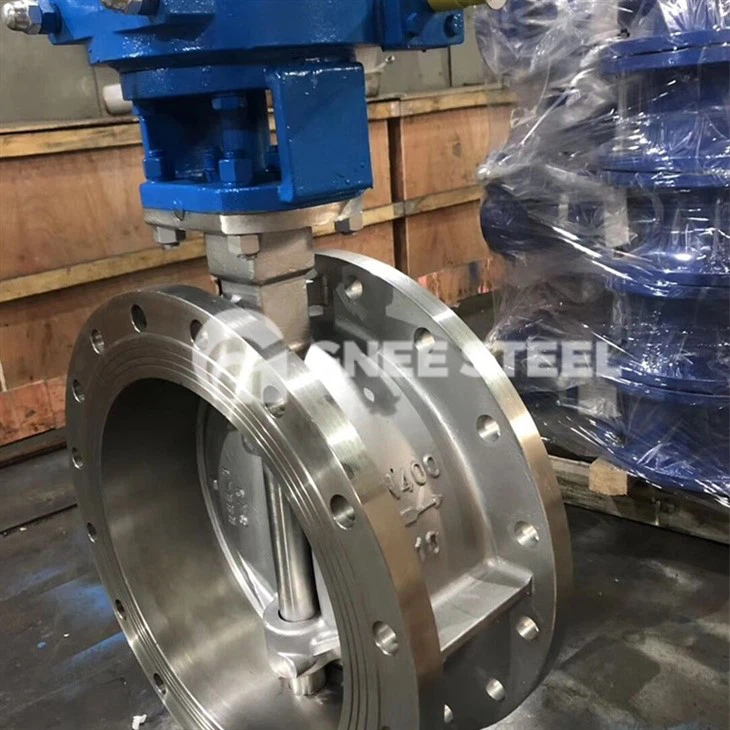

Kaktusis drugelio vožtuvas
