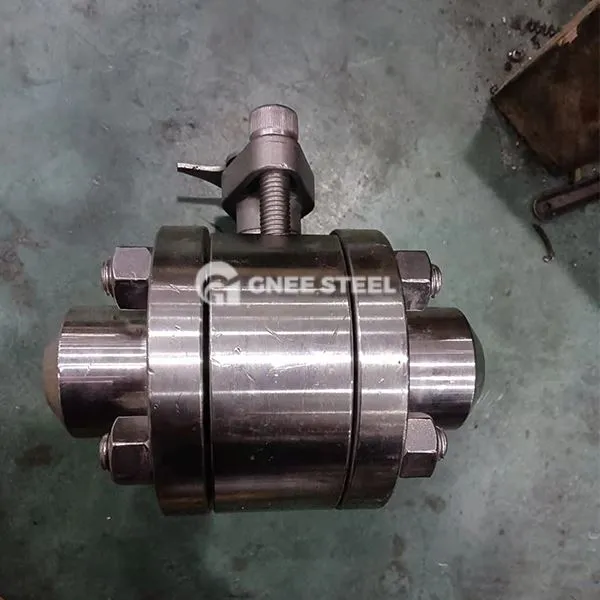

Suvirinti rutuliniai vožtuvai

Suvirintas rutulinis vožtuvas yra rutulinis vožtuvas, jungiantis pagrindinius komponentus (tokius kaip rutulio ir vožtuvo korpusas, vožtuvo kotas ir vožtuvo korpusas ir kt.) Suvirinant. Vamzdyno terpės atidarymas ir uždarymas ar srautas pasiekiamas sukant rutulį per skylę. Jis yra padalintas į du tipus: visiškai suvirintos (visos dalys yra suvirintos ir sujungtos, be nuotėkio rizikos) ir pusiau suvirintos (dalinis suvirinimas + nuimamas jungtis).
‌Core Struktūrinės savybės‌:
‌ Welding Connection‌:
‌Iai suvirintas vožtuvo korpusas‌: Vožtuvo korpusas yra suvirintas prie viso vamzdyno, be varžtų ar flanšo sąsajų, ir turi ypač stiprų sandarinimą, kuris tinka didelio slėgio ir didelės rizikos terpėms (tokioms kaip gamtinės dujos ir aliejus).
‌Semi suvirintas dizainas ‌: vožtuvo korpusas yra iš dalies suvirintas + flanšo jungtis, atsižvelgiant į sandarinimą ir atsiskyrimą.
‌Ball dizainas‌:
‌ rutulys (tinkamas mažam skersmeniui): rutulys paspaudžia sandarinimo žiedą tvirtai po vidutiniu slėgiu, kad pasiektų sandarinimą.
‌Fixed rutulys (tinkamas dideliam skersmeniui/aukštam slėgiui): Rutulys pritvirtinamas viršutinėmis ir apatinėmis velenais, sandarinimo žiedas yra iš anksto sutvarkytas, o atsparumas slėgiui yra stipresnis. ‌

Antspaudo tipas: minkštas sandariklis (PTFE/sustiprintas grafitas): nulis nutekėjimas, taikoma temperatūra -40 laipsnis ~ 200 laipsnių, stiprus atsparumas korozijai.

Kietasis sandariklis (metalas/keramika): atspari aukštai temperatūrai (mažiau arba lygi 550 laipsnių) ir dalelių erozijai, tinkančioms priemaišų turinčioms terpėms.



Suvirinti rutuliniai vožtuvai



Privalumai

Didelio stiprumo sandarinimas:
Suvirinimas pašalina flanšo sąsajos nuotėkio riziką, ypač tinkamą atšiaurioms darbo sąlygoms, tokioms kaip gamtinių dujų ir chemijos pramonė.
Kietojo sandariklio struktūra gali atlaikyti aukštą slėgį, didesnį arba lygų PN6.4MPa, o minkštas sandariklis pasiekia nulį nulio (ANSI VI lygis).
‌ Atsparumas korozijai ir ilgas gyvenimas:
Vožtuvo kėbulo medžiaga gali būti nerūdijantis plienas (316L), anglies plienas (WCB) arba lydinio plienas (WC6), kuris tinka ėsdinančioms terpėms, tokioms kaip rūgštis, šarmas ir druska.
Visiškai suvirinta struktūra neturi aktyvių varžtų, sumažina korozijos taškus ir prailgina tarnavimo laiką (iki 30 metų).
‌ Šviesos svorio ir erdvės taupymas:
Palyginti su flanšo rutuliniais vožtuvais, suvirinimo konstrukcija sumažina jungties svorį ir yra tinkamas dujotiekio išdėstymams, turintiems ribotą erdvę (pvz., Povandeninių vamzdynų).

Paraiškos

Naftos ir dujų pernešimas: aukšto slėgio gamtinių dujų ribos tolimųjų vamzdynų ir SGD stotyse.
‌Chemical ir Petrochemical: labai ėsdinančios terpės (pvz., Sieros rūgšties ir skysto amoniako) proceso kontrolė. ‌Elektriškumas ir šildymas‌: Visiškai uždaryti ir išpjaustyti aukštos temperatūros garo vamzdynus ir šiluminius tinklus.
‌ savivaldybių inžinerija: nuolatinis požeminio vandens tiekimo ir šildymo tinklų ryšys.
