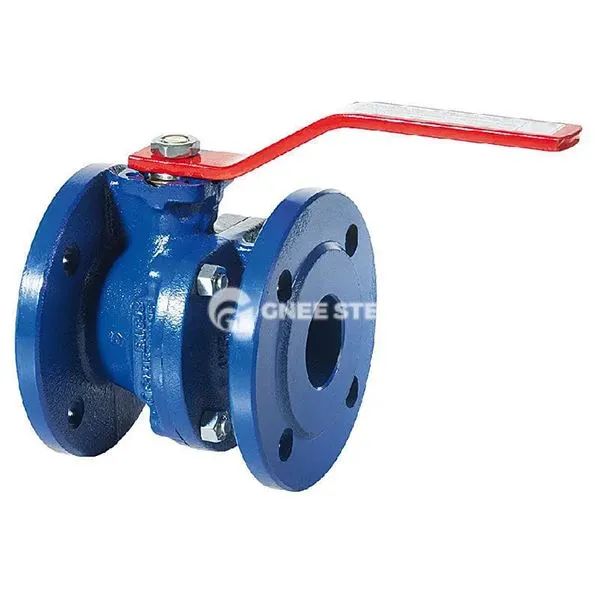

Vaflių ketaus rutulinis vožtuvas

Vaflinių ketaus rutulinio vožtuvas yra pramoninis vožtuvas, kuris naudoja kaliojo geležies (QT450\/GGG40) kaip vožtuvo korpuso medžiagą ir yra montuojama per vaflinio flanšo jungtį. Jos pagrindinė struktūra apima:

Vožtuvo korpusas: Kalios geležies liejimas, atsparumo slėgiui lygis gali pasiekti PN16 ~ PN25, paviršiaus epoksidinė danga padidina atsparumą korozijai.
Sferinio vožtuvo šerdis: 90 laipsnių sukimasis kontroliuoja terpę įjungtą ir išjungtą, o viso skersmens konstrukcija sumažina srauto pasipriešinimą.
Vaflių jungtis: vožtuvas yra suspaustas tarp vamzdžių flanšų per smeiges, su kompaktiška struktūra ir lengvai montuojama.
Antspaudo sistema: minkštas sandariklis (pvz., PTFE ar guma) arba kietas sandariklis (metalo apvalkalas), nuotėkio lygis gali pasiekti VI lygį.

Darbo principas
‌ Atidarymo ir uždarymo mechanizmas ‌: Važiavimo įtaisas (rankinis\/pneumatinis) varo vožtuvo stiebą, kad sukasi, kad rutulinio šerdies kanalas būtų suderintas su vamzdynu (visiškai atidarytu) arba vertikaliai kompensuotu (visiškai uždarytas). ‌

Srauto reguliavimas‌: Srauto klasifikavimo kontrolė pasiekiama per dalinius sukimosi kampus (pvz., 45 laipsnius), kuris pritaikytas prie aukšto tikslumo darbo sąlygų. ‌

Našumo charakteristikos ‌

Didelis atsparumas ir korozija. ‌

Mažas srauto pasipriešinimas ir didelis srautas‌: Viso gręžinio dizainas turi mažą slėgio kritimą, o srauto talpa yra didesnė nei 1,5 karto didesnė nei to paties kalibro vožtuvų. ‌

Kompaktiškas ir lengvas ‌: Vaflinio tipo konstrukcijai nereikia papildomų flanšų, o tūris yra 30% mažesnis nei flanguotų rutulinių vožtuvų, kurie tinka erdvės suvaržytiems scenarijams. ‌

Ilgas gyvenimas ir lengvas priežiūra‌: Modulinė konstrukcija palaiko greitą antspaudų pakeitimą, o aptarnavimo laikas normaliomis darbo sąlygomis yra daugiau nei 10 metų.



Vaflių ketaus rutulinis vožtuvas



Paraiškos
Naftos chemijos pramonė: žalios naftos ir gamtinių dujų vamzdynų atidarymas ir uždarymas bei srauto kontrolė.
Savivaldybių inžinerija: vandens tiekimas ir kanalizacija, nuotekų valymo sistemos, kad būtų išvengta atgalinio srauto ir priemaišų užsikimšimo.
Pramoninė sistema: aukštos temperatūros dujos (mažesnės arba lygios 120 laipsnių) arba dalelių turinčioms vidutinėms transportavimui metalurgijos ir energijos pramonėje.
