V prievado rutulinio vožtuvo aprašymas
V formos rutuliniame vožtuve vožtuvo korpuso viduje yra rutulys su V formos įpjova. Šis rutulys sąveikauja su vožtuvo lizdu, o kai rutulys sukasi, jis keičia V formos angos kampą, kad būtų galima valdyti skysčio srauto skerspjūvio plotą. Ši konstrukcija leidžia tiksliai valdyti srautą ir reguliuoti. V formos rutuliniai vožtuvai paprastai turi vienos sėdynės dizainą, tai reiškia, kad jie turi tik vieną sandarinimo tašką. Ši konstrukcija pagerina sandarinimo efektyvumą ir sumažina nuotėkio tikimybę.
V prievado rutulinio vožtuvo specifikacija
| Dydžių diapazonas | NPS nuo ¼ iki 12 / DN 6 iki 300 |
| Kūno medžiagos | Nerūdijantis plienas (CF8M), anglinis plienas (WCB) |
| Temperatūros diapazonas | -50 laipsnis F iki 650 laipsnių F (-46 laipsnis iki 343 laipsnių) |
| Stiebo medžiagos | ASTM A479 316 tipas ASTM A564 tipas 17-4PH ASTM A182 tipas F51 |
| Didžiausias leistinas darbinis slėgis | ASME 150, 300, 600 klasė EN 1092 PN10, 16, 25, 40 |
| Sėdynės medžiagos | Standartas: Tek-Fil® PEEK, RPTFE, TFM, metalas |
| Išjungimo įvertinimas | VI klasė |
| Rutulinės medžiagos | 316, nerūdijantis plienas (CF8M) |
| Kūno stilius | Srieginis, suvirinimas su lizdu, sandūrinis suvirinimas, flanšinis galas |
| Dizaino standartas | ASME B16.34 |
| Testavimo standartas | API 598, FCI 70-2 |
| Uostai | 15 laipsnių V prievadas, 30 laipsnių V prievadas, 60 laipsnių V prievadas, 90 laipsnių V prievadas, pasirinktinis plyšinis prievadas, Pasirinktinis V prievadas |
| Sertifikatai | API 607, ATEX, NACE MR0175, PED, PE(S)R, SIL, TR CU |
| Akis į akį | ASME B16.10 |
| Programos | Temperatūros reguliavimas, srauto valdymas, garų reguliavimas, kavitacija, Lygio kontrolė ir PH paslauga |

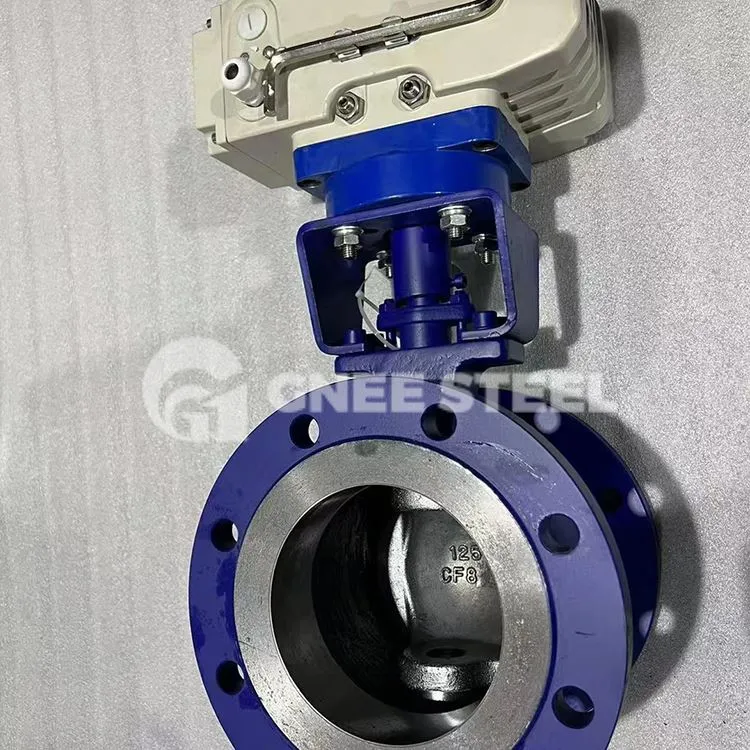

V prievado rutulinis vožtuvas
Dažni V formos rutulinių vožtuvų gedimai ir sprendimai:
1. Nuotėkio problema
Priežastys: sandarinimo komponentų susidėvėjimas, vožtuvas nevisiškai uždarytas, sandarinimo paviršių pažeidimai arba netinkamas montavimas.
Sprendimas: Pakeiskite susidėvėjusius sandarinimo komponentus, įsitikinkite, kad vožtuvas visiškai užsidaro, pataisykite arba pakeiskite pažeistas vožtuvo lizdus ir griežtai laikykitės gamintojo rekomendacijų dėl montavimo, kad būtų užtikrintas sandarus lizdas ir rutulys.
2. Nelankstus veikimas arba klijavimas
Priežastys: Vidinių nešvarumų susikaupimas, nepakankamas tepimas, susidėvėjusios ar korozijos pažeistos dalys.
Sprendimas: Kruopščiai išvalykite vožtuvo ertmę nuo nešvarumų, reguliariai atlikite techninę priežiūrą ir patepkite tinkamus tepalus, apžiūrėkite ir pakeiskite susidėvėjusius komponentus, apdorokite korozijos pažeistas vietas.
3. Vožtuvo koto nuotėkis
Priežastys: Koto sandariklio sandarinimo žiedo susidėvėjimas arba pažeidimas.
Sprendimas: Pakeiskite sandarinimo žiedą koto tarpiklio viduje arba sureguliuokite sandarinimo riebokšlį, kad būtų užtikrintas tinkamas suspaudimas, išvengiama nuotėkio ir išlaikomas sklandus koto veikimas.
4. Susidėvėjimas tarp V formos rutulio ir sėdynės
Priežastys: Sumažėjęs sandarinimo efektyvumas dėl ilgo naudojimo susidėvėjimo tarp V formos angos rutulio ir sėdynės.
Sprendimas: nušlifuokite ir pataisykite arba pakeiskite V formos angos rutulį ir lizdą, užtikrindami, kad jie gerai derėtų, kad būtų pasiektas optimalus sandarumas.
5. Elektrinių arba pneumatinių pavarų gedimas
Priežastys: problemos, pvz., nedega maitinimo indikatorius, grįžtamojo ryšio iš pavaros nebuvimas, pavaros gedimas įjungus maitinimą arba negalėjimas uždaryti atidarius elektros ar pneumatinėse sistemose.
Sprendimas: patikrinkite maitinimo linijas, suremontuokite arba pakeiskite grįžtamojo ryšio modulius, patikrinkite, ar pavaros maitinimas ir valdymo signalai yra normalūs, ir patikrinkite, ar nėra pažeistos pavaros vidinių komponentų ar gedimų.
6. Su užsikimšimu susijusios problemos
Priežastys: priemaišų susikaupimas arba apnašų susidarymas vožtuvo viduje.
Sprendimas: Išardykite ir išvalykite vožtuvo vidines dalis, kad pašalintumėte užsikimšimus, jei reikia, atlikite vožtuvo ertmės cheminį valymą arba naudokite fizinius metodus, kad pašalintumėte nuosėdų susidarymą.
