Povandeniniai rutuliniai vožtuvai

Povandeniniai rutuliniai vožtuvai yra specialūs vožtuvai, skirti giliavandenių naftos ir dujų perdavimo sistemoms, daugiausia naudojami povandeninių vamzdynų kolektoriuose, povandeninių dujotiekių gnybtuose ir naftos bei dujų perdavimo vamzdynuose, kurių darbinis gylis yra iki 3, 000. Pagrindinės jo funkcijos apima:

Medijos ribos aukšto slėgio (10-100 MPA) aplinka
Nuotoliniu būdu valdomas per ROV (povandeninį robotą) arba hidraulinę sistemą
Atsparus jūros vandens korozijai ir povandeninių laivų nuosėdų poveikiui.

Struktūriniai komponentai
1. Pagrindinė struktūra
Vožtuvo korpusas: Super dvipusis nerūdijantis plienas (UNS S32750) arba nikelio-aliuminio-bronzos liejimas, sienos storis padidėjo 30% -50%, palyginti su sausumos vožtuvais.
Rutulys: Visas gręžinio dizainas, paviršius, purškiamas volframo karbidu arba nikelio pagrindu pagamintu lydinio sluoksniu, HRC60 ar aukštesnio paviršiaus kietumu.
2. Sandarinimo sistema
Pagrindinis sandariklis: SPE (vieno stūmoklio efektas) + DPE (dvigubo stūmoklio efektas) Kombinuotas sandariklis, uždarant specifinį 140-180 n\/mm² slėgį.
Pagalbinis sandariklis: lūpų formos PTFE sandariklio žiedas + metalinė spyruoklinė kompensavimo struktūra, kompensacija iki 5 mm.
3. Apsaugos įtaisas
Slėgio mažinimo sistema: automatinis per didelio slėgio vidurinėje kameroje mažinimo įtaisas, kai reljefo slėgis nustatytas 1,3 karto nuo darbinio slėgio.
Anti-korozijos dizainas: vožtuvo kotas yra pagamintas iš „Inconel 625“ lydinio, o srieginė dalis pagaminta iš trapecijos anti-Seize struktūros.

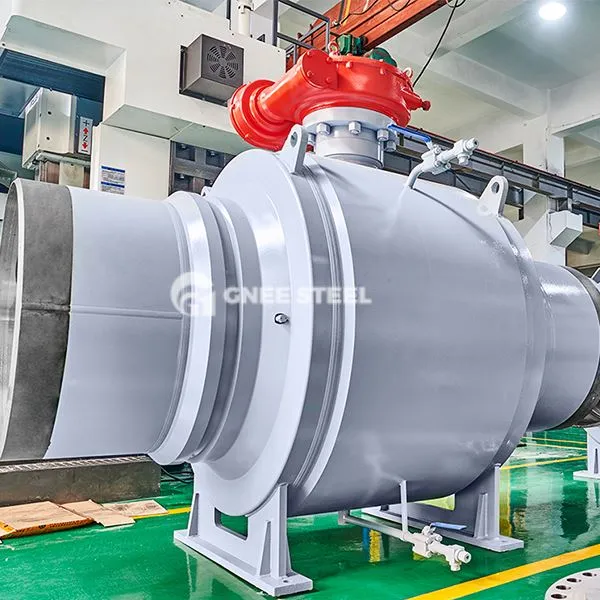

povandeniniai rutuliniai vožtuvai



Privalumai
Ekstremalus aplinkos pritaikymas
Nuolatinis veikimas 30 metų 4 laipsnio jūros vandens aplinkoje ir atsparumas Cl koncentracijai iki 19, 000 ppm.
Operacinis patikimumas
Hidraulinės pavaros sistemos reakcijos laikas<3 seconds, torque output range 2000-15000N-m.
Saugus ir nereikalingas dizainas
Su dvigubo sandariklio gedimo apsaugos mechanizmu, nuotėkio greitis mažesnis arba lygus 0. 01ppm (ISO 5208 standartas).
