Nerūdijančio plieno aukštos platformos rutulinio vožtuvo aprašymas
Nerūdijančio plieno aukštos platformos rutulinis vožtuvas yra pramoninis vožtuvas, pagamintas iš nerūdijančio plieno, pasižymintis aukšta platforma ir flanšinėmis jungtimis. Jis pirmiausia naudojamas valdyti aukštą-slėgį, aukštą-temperatūrą ir ėsdinančią terpę. Jo pagrindinę struktūrą sudaro tokie komponentai kaip rutulys, kotas ir sandarinimo žiedai. Sukant 90 laipsnių kampu pasiekiama terpės įjungimas/išjungimas arba srauto krypties perjungimas.
GNEE Group specializuojasi vožtuvų gamyboje.Norėdami gauti brėžinius, susisiekite su mumis.
Nerūdijančio plieno aukštos platformos rutulinio vožtuvo specifikacija
Nerūdijančio plieno aukštos platformos rutulinis vožtuvasNominalus skersmuo ir slėgis
| Parametras | Specifikacija |
|---|---|
| Skersmens diapazonas | DN15-DN1200, apimantis mažo ir didelio skersmens vamzdynus |
| Slėgio įvertinimas | 1,6 MPa–16,0 MPa, kai kurie produktai pasiekia iki 25,0 MPa, tinka vidutinio ir aukšto slėgio įrenginiams |
| Temperatūros diapazonas | -40 laipsnių iki 425 laipsnių, su specialiomis medžiagomis (pvz., Hastelloy), galinčiomis atlaikyti aukštesnę temperatūrą |
Nerūdijančio plieno aukštos platformos rutulinis vožtuvasAntspaudo veikimas
| Parametras | Specifikacija |
|---|---|
| Pirminis sandariklis | PTFE, patobulintas PTFE arba PPL (polifenilenas) minkšti sandarikliai, užtikrinantys VI klasės sandarinimą (nulinis nuotėkis) |
| Pagalbinis sandariklis | Dvigubo{0}}sluoksnio koto sandariklis su silfoninės spyruoklės kompensavimo konstrukcija, automatiškai kompensuojantis susidėvėjimą, kad užtikrintų ilgalaikį{1}} sandarumą |
| Ugniai{0}}atsparus dizainas | Pasirenkama metalinė{0}}į-metalinė kieta sandarinimo konstrukcija, kuri išlaiko sandarumą gaisro sąlygomis |
Nerūdijančio plieno aukštos platformos rutulinis vožtuvasMedžiagos ir atsparumas korozijai
| Parametras | Specifikacija |
|---|---|
| Korpuso Medžiaga | 304/316/316L nerūdijantis plienas (dažnas), WCB anglinis plienas (rentabilus scenarijus), Hastelloy (stipriai ėsdinanti medžiaga) |
| Rutulinė medžiaga | Ta pati medžiaga kaip ir korpusas, padengta kietu chromu arba purškiama volframo karbidu, siekiant pagerinti atsparumą dilimui |
| Sandarinimo žiedo medžiaga | PTFE (bendroji paskirtis), PPL (aukšta temperatūra), nailonas (rentabilus{0}}) |
Aukštos platformos rutulinio vožtuvo privalumai
-
Mažas atsparumas srautui ir didelis energijos vartojimo efektyvumas
Minimalus slėgio kritimas: Srauto pasipriešinimo koeficientas yra lygus lygiaverčio{0}}ilgio vamzdynų koeficientui, idealiai tinka transportuoti tolimais atstumais arba siurblinėms.
Visiškas{0}}gręžimo dizainas: Nulinis skersmens sumažinimas, didelis srauto koeficientas (Cv vertė).
-
Greitas veikimas ir ilgas tarnavimo laikas
90 laipsnių greitas perjungimas: rankinis valdymas Mažiau nei arba lygus 5 sek.; pneumatinė pavara Mažiau arba lygi 1 sek.
Apsauga nuo-išpūtimo kotas + atraminis guolis: Sumažina nusidėvėjimą; gyvenimo trukmė viršija 1 milijoną ciklų.
-
Sauga ir patikimumas
Antistatinis dizainas: laidžios spyruoklės tarp rutulio ir stiebo išsklaido statinę elektrą ir pašalina kibirkšties riziką.
Sprogimo{0}}atsparumo sertifikatas: ATEX{0}}atitinka pavojingoje aplinkoje.
Dviguba sandarinimo sistema: pirminiai + pagalbiniai sandarikliai; pagalbinis sandariklis apsaugo nuo nuotėkio, net jei pirminis sugenda.
-
Lengva priežiūra
Viršutinė{0}}Įėjimo struktūra: pakeiskite sėdynes, kamuoliukus ir pan., neišardydami vamzdžio.
Remontas internetu: slėgis{0}}išlaikomas techninė priežiūra sumažina prastovos laiką.
Aukštos platformos rutulinio vožtuvo taikymas
-
Chemijos pramonė
Transportaslabai ėsdinančios terpės (pvz., sieros rūgštis, druskos rūgštis), kaip puiki alternatyva ketaus / anglies plieno vožtuvams.
-
Nafta ir dujos
Valdikliaidujotiekio perjungimas alyvos/dujų sistemose su aukštu{0}}slėgio tolerancija ir H₂S atsparumas korozijai.
-
Maistas ir farmacija
316L nerūdijančio plieno konstrukcija atitinka išvalyto vandens ir farmacinių skysčių pernešimo higienos sertifikavimo reikalavimus.
-
Vandens valymas
Priešinasichlorido jonų erozija jūros vandens gėlinimo ir nuotekų valymo sistemose.
-
Steam sistemos
Metalinė-į-metalinė kieta sandariklio konstrukcija užtikrina, kad aukštos-temperatūros garo vamzdynuose (iki 550 laipsnių) nebūtų nuotėkio.
Aukštos platformos rutulinių vožtuvų pasirinkimo rekomendacijos
Medžiagos pasirinkimas
304 nerūdijantis plienas: tinka bendrai korozinei terpei.
316/316L nerūdijantis plienas: Idealiai tinka jūros vandeniui arba aplinkoje, kurioje yra daug chlorido.
Specialūs lydiniai (pvz., Hastelloy, Monel): rekomenduojama esant ekstremalioms korozijos sąlygoms.
Sandarinimo tipas
Minkštas sandariklis (PTFE/PPL): optimaliai tinka žemai{0}}temperatūros / slėgio darbams (<200°C, ≤PN16) with superior sealing.
Metalinis-į-Metalinis kietas sandariklis: būtina esant aukštai{0}}temperatūros / slėgio scenarijams (mažiau nei arba lygus 550 laipsnių, mažesnis arba lygus PN420) arba abrazyvinėms terpėms.
Pavaros suderinimas
Rankinis valdymas: tinka mažo skersmens (mažesnio arba lygaus DN50) ir žemo -dažnio naudojimui.
Pneumatinės/elektrinės pavaros: būtinas automatizuotoms sistemoms; sukimo momentas turi atitikti dujotiekio slėgio / srauto poreikius.
Prisijungimo būdas
Flanšinė jungtis: pageidautina didelio skersmens (didesnis arba lygus DN80) ir aukšto slėgio vamzdynams.
Srieginis ryšys: naudojama mažo skersmens (mažesnio arba lygaus DN50) ir žemo slėgio sistemoms.
Sandalinis{0}}Suvirinimas: labai svarbus aukštos{0}}temperatūros/aukšto-slėgio arba itin{2}}švariems procesams.

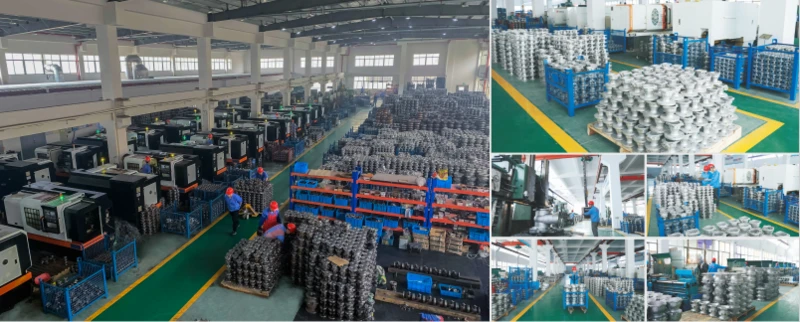

Nerūdijančio plieno aukštos platformos rutulinių vožtuvų gamykla
GNEE grupei priklauso šimtai vožtuvų gamybos ir bandymo įrangos bei teikiamos tinkintos vožtuvų paslaugos-atsiųskite mums savo piešinius, ir mes pritaikysime{0}}juos jums.
