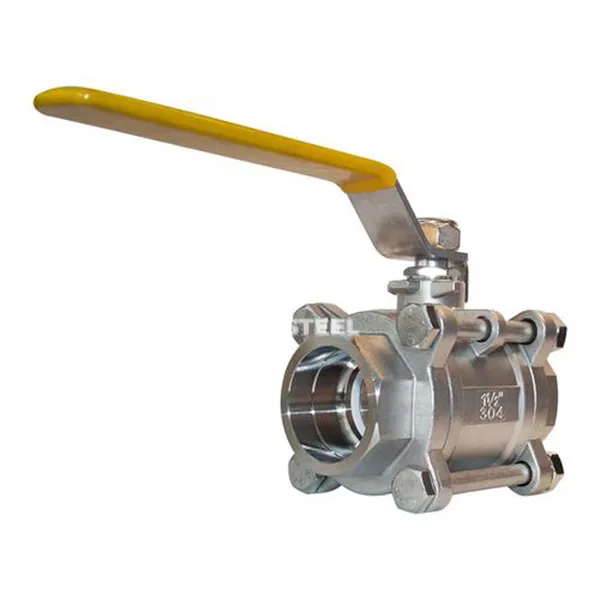

Lizdo suvirinimo rutulinis vožtuvas

‌Socket suvirinimo rutulinis vožtuvas‌ yra prijungtas prie vamzdyno lizdo suvirinimo metu. Jo atidarymo ir uždarymo dalys yra sferos su apskritimo kanalais. Terpę galima įjungti ir išjungti arba srauto kryptį galima valdyti sukant 90 laipsnių. Jis daugiausia naudojamas vandens, naftos, dujų ir korozinių skysčių (tokių kaip rūgštys ir šarvai) vamzdynų sistemose. Slėgio diapazonas paprastai yra 1. 6-6.

Pagrindinė struktūra ir savybės
‌ vožtuvo kėbulo dizainas‌

‌ Ryšio metodas ‌: Priimtas lizdo suvirinimo (SW) jungtis, pritaikyta prie ASME B16.11 standarto, lengvai montuojama ir puikus sandarinimas; Materialės: vožtuvo korpusas dažniausiai pagamintas iš 304\/116L nerūdijančio plieno arba dvipusio plieno, kuris turi stiprų atsparumą korozijai ir yra tinkamas sudėtingoms darbo sąlygoms, tokioms kaip sieros turinčios terpės; ‌TRUKTURINĖ FORMAS‌: ‌ Trečia dalimi ‌: Jį sudaro vožtuvo korpusas, vožtuvo dangtis ir vožtuvo diskas, kurį lengva išardyti ir prižiūrėti (pvz., Q61F tipas); ‌Full gręžinis\/sumažintas gręžinys: Visas gręžinio dizainas sumažina slėgio praradimą, o sumažinta gręžinio konstrukcija tinka scenoms, kuriose yra ribota erdvė.
‌
Sandarinimas ir važiavimo sistema‌
‌Sealing Type‌:
‌Soft Seal‌: PTFE arba gumos vožtuvo sėdynė, nuotėkio lygis iki ANSI VI, tinkamas švariems skysčiams;
‌Hard Seal‌: 6 stellite, atsparūs dalelių susidėvėjimui ir aukštai temperatūrai (mažesnė arba lygi 450 laipsnių);
‌Drive Mode‌: rankinis, pneumatinė arba elektrinė pavara, pneumatinis atsako laikas, mažesnis arba lygus 0. 05 sekundžių, palaiko nuotolinio valdymo pultą.

Dydžiai: 1\/2 "- 2", dn 15 - dn 50mm

Slėgio įvertinimas: 1550\/600\/800\/1500\/2500lb klasė

Vožtuvo korpuso medžiaga: A105, F304, F304L, F316, F316L, 4A, F51 ir kt.

Veikia: svirtis, pavara arba pneumatinė, hidraulinė ir elektrinė pavara

Terpė: dujos, aliejus, vanduo, rūgštis

Ryšio forma: sriegis, SW, BW baigiasi.

Kanalas: tiesiai per tipą

Standartai:

Dizainas: ASME B16.34 \/ BS 5351.

Akis į akį: Gamintojo standartas.

Pabaiga iki galo: Gamintojo standartas.

Srieginė galas: ASME B1.20.1.

Lizdų suvirinimas ir BW End: ASME B16.11.

Testas: API 598\/BS 6755.

Gaisro saugus testas: API 597\/API 6FA.



Lizdo suvirinimo rutulinis vožtuvas



Paraiškos
Naftos chemijos: rūgščio gamtinių dujų vamzdyno nutraukimas (q41f -160 p tipas), naudojant 316L vožtuvo korpusą + kietojo sandariklio derinį;
Energija ir galia: Vidutinis išlydytos druskos energijos kaupimo sistemos perjungimas, atsparumas temperatūrai 450 laipsnių \/atsparumas slėgiui 32MPa;
Farmacija ir maistas: Sus316 poliruoto vožtuvo korpusas + minkštas sandariklis, tenkinantis sanitarinės sertifikavimo reikalavimus;
Vandens valymas: Aukšto slėgio nuotekų valymo agento pridėjimas, tinkamas atidaryti ir uždaryti aukšto dažnio atidarymą ir uždarymą (didesnis arba lygus 100, 000} laikui).
