1. Apibrėžimas ir pagrindinė struktūra

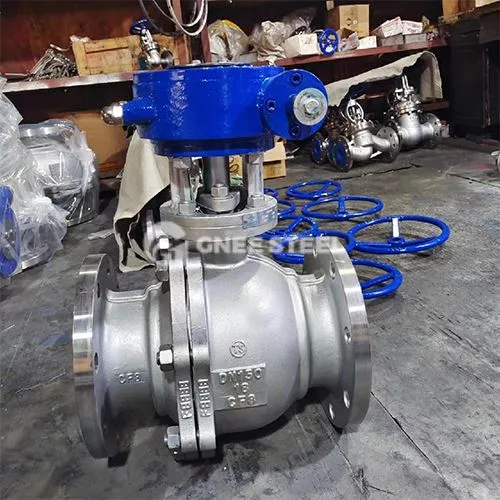

Sumažėjęs skersmens plūduriuojančio rutulio vožtuvas (arba sumažintas plūduriuojančio rutulio vožtuvas) yra ypatingas plūduriuojančio rutulinio vožtuvo tipas, o rutulio skylės skersmuo yra šiek tiek mažesnis už vidinį vamzdyno skersmenį, todėl reikia pritaikyti situacijose, kai srauto greitis arba prisitaikymas prie vamzdyno sistemos su aukšto slėgio skirtumu yra reikalingas.
Pagrindinės savybės:
Sumažėjęs kiaurymių dizainas: rutulinio praėjimo skersmuo sumažėja (paprastai 80-90% vamzdyno vidinio skersmens), kad būtų optimizuotas stabilumas aukšto slėgio diferencinėmis sąlygomis, sumažinant srauto skerspjūvio plotą.
Plūduriuojantis sandarinimas: rutulys juda į vožtuvo sėdynę prie išleidimo angos galo, esant vidutiniam slėgiui, sudarydamas sandarinimo specifinį slėgį ir garantuodamas dvipusį sandarinimą.
2. Taikymo scena ir pranašumai
Taikomi laukai:
Aukšto slėgio skirtumo sistema: pavyzdžiui, gamtinių dujų slėgio reguliavimo stotys, cheminio reaktoriaus išleidimo vamzdynai, sumažinus projektą, gali sumažinti srauto greičio svyravimų poveikį sandarinimo paviršiui.
Aplinka, skirta erdvėje: dėl kompaktiškos vožtuvo korpuso struktūros, ji tinka scenoms, kuriose yra ribota montavimo vieta.
Našumo pranašumai:
Aukšto slėgio stabilumas: sumažintas skersmuo sumažina tiesioginį terpės poveikį vožtuvo sėdynei, tinkama aukšto slėgio sąlygoms, mažesnėms arba lygioms 32. 0 MPA.
Ekonomika: Palyginti su pilnų gręžinių rutuliniais vožtuvais, sumažintas gręžinio dizainas gali sumažinti medžiagų sąnaudas, tuo pačiu patenkindamas konkrečių eksploatavimo sąlygų poreikius.
3. Palyginimas su pilnais skliausteliais plūduriuojančiais rutuliniais vožtuvais
| Sąlygos | Sumažintas kiaurymės plūduriuojantis rutulinis vožtuvas | Visas gręžinys plūduriuojantis rutulinis vožtuvas |
|---|---|---|
| Per skersmenį | Šiek tiek mažesnis nei vidinis vamzdžio skersmuo ({80-90 procentas) | Lygus vidiniam vamzdžio skersmeniui |
| Srauto atsparumo charakteristikos | Didesnis (padidėjęs srauto greitis) | Labai žemas (beveik nulio slėgio kritimas) |
| Taikomas slėgis | Aukšto slėgio skirtumas (mažesnis arba lygus 32. 0 mpa) | Vidutinis ir žemas slėgis (mažesnis arba lygus 16. 0 mpa) |
4. Pagrindiniai matmenys
