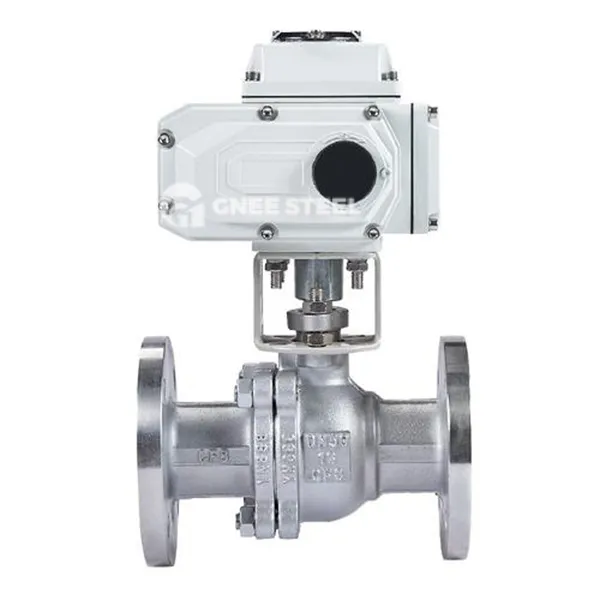

Variklis valdomas rutulinis vožtuvas

Varikliui valdomas rutulinio vožtuvas yra pagrindinė veikla pramoninės automatizavimo valdymo srityje. Elektrinė pavara varo rutulį, kad pasuktų 90 laipsnių, kad būtų pasiektas vamzdyno terpės įjungimo, reguliavimo ir srauto krypčių perjungimas. Jos pagrindinė struktūra apima:

‌ Vešto kūnas‌: pagamintas iš lietinio plieno, nerūdijančio plieno ar kaliojo geležies, slėgio diapazonas apima PN16 ~ PN420, tinkamą aukštai temperatūrai (-196 laipsniui ~ +650 laipsnis) ir korozinei terpei;
‌Ball‌: Visas arba V formos pjūvio dizainas, paviršinis, padengtas karbidu (pvz., Volframo karbidu), siekiant padidinti atsparumą dilimui, palaikyti tiesinį srauto reguliavimą;
‌Sealing komponentas‌: Metalo kietojo sandariklio ir elastinės vožtuvo sėdynės (PTFE, grafito) derinys, nuotėkio lygis gali pasiekti ANSI VI lygį;
‌Elektrinė pavara ‌: integruotas variklis, pavarų dėžė ir valdymo modulis, atrama 4 ~ 20mA signalo įvestis, tinkama sprogimui atsparia aplinka ir nuotolinio valdymo pultas.

Darbo principas ‌
‌Drive mechanizmas‌: Gavęs valdymo signalą, variklis varo pavaros\/slieko perdavimo mechanizmą, kad sukimosi sukimo momentą perduotų vožtuvo koto metu, važiuodamas rutuliu, kad pasuktų 90 laipsnių; ‌ FLOW CONTROL‌: Kai rutulinė skylė yra suderinta su vamzdžiu, ji yra visiškai atidaryta (srauto greitis siekia 100%), o kai ji yra vertikali, ji yra visiškai uždaryta (nulis nutekėjimas). V formos supjaustytas rutulys palaiko ± 2% tikslų linijinį reguliavimą; ‌SIGNAL Grįžtamasis ryšys: įmontuotas potenciometras arba kodavimo įrenginys pateikia realaus laiko grįžtamąjį ryšį apie vožtuvo angą ir yra susietas su PLC\/DCS sistema, kad būtų pasiektas uždaro ciklo valdymas.



Variklis valdomas rutulinis vožtuvas



Paraiškos
‌Petrocheminė pramonė
‌Scenario‌: Naftos produktų vamzdynai, reaktoriaus terpės perjungimas;
‌ Funkcija ‌: Atsparus korozijai atsparioms medžiagoms atsparios sulfido erozijai, o ugniai atspari dizainas užtikrina aukštos temperatūros saugumą.
‌Elektrinė galia ir metalurgija‌
‌Scenario‌: katilo vandens tiekimo sistema, blaso krosnies anglių miltelių įpurškimo vamzdynas;
‌ Funkcija‌: Kietos ruonių struktūra atlaiko pelenų eroziją ir palaiko dažnas atidarymas ir uždarymas (gyvenimas didesnis arba lygus 100, 000 laikui).
‌ Šildymas, ventiliacija ir oro kondicionierius (HVAC) ‌
‌Scenario‌: atšaldytos vandens cirkuliacija, aušinimo bokšto srauto reguliavimas;
‌ Funkcija‌: Elektriniai reguliuojantys vožtuvai pasiekia tikslią temperatūros valdymą (± 0. 5 laipsnis).

Bendros problemos ir atsakomybės‌
‌Sal Gedimas‌: kietųjų dalelių terpė sukelia vožtuvo sėdynės nusidėvėjimą, o sandarinimo paviršių reikia reguliariai tikrinti, todėl reikia pasirinkti spyruoklinę kompensacijos projektą;
‌Operacija užstrigimas‌: Tepalas sukietėja žemoje temperatūroje, todėl rekomenduojama naudoti specialų žemos temperatūrą arba ilgo kaklo vožtuvo dangčio struktūrą;
‌Ignal trukdžiai‌: Stiprus elektromagnetinės aplinkos aplinkas apsaugo laidas, o optinio pluošto ryšio modulių naudojimas pagerina anti-interferencijos galimybes
