Metalo sėdintis Trunniono rutulinių vožtuvų aprašymas
Metale sėdintis „Trunnion“ rutulinio vožtuvas yra vožtuvas, kuriame naudojama metalinė ir metalo kietojo sandariklio struktūra . rutulys pritvirtinamas vožtuvo korpuse per viršutinį ir apatinį guolius, o vožtuvo stiebas varo rutulį, kad pasuktų 90 laipsnių, kad būtų pasiektas skysčio įjungimo valdymas . pagrindinius komponentus:
Vešienos kūnas: pagamintas iš liejimo ar kalimo, su stipriu atsparumu slėgiui (įprastos medžiagos, tokios kaip WCB, nerūdijančio plieno lydinys);
Fixed rutulys: integruotas liejimas/kalimas, sukietėjęs paviršius (pvz., Purškiama keramika, cementinis karbidas), kietumas gali pasiekti HRC60 ar aukštesnę;
Metalinio vožtuvo sėdynė: sudaro sandarinimo porą su rutuliu, medžiaga atitinka rutulį (pvz., Nerūdijančio plieno + cementuotą karbidą), o sandarinimo paviršiaus šiurkštumas yra mažesnis arba lygus Ra0.2;
Vešienos stiebas: sujungia pavarą ir rutulį, kad būtų perduotas sukimo momentas;
Spring Preload System: automatiškai kompensuoja sandarinimo paviršiaus susidėvėjimą, kad būtų užtikrintas ilgalaikis sandarinimas .
Pagrindiniai pranašumai ir savybės
prisitaikymas prie ekstremalių darbo sąlygų
Temperatūros diapazonas : - 196 laipsnis iki 650 laipsnių (tik minkšto sandariklio vožtuvas -20 laipsnis ~ 180 laipsnių);
Atsparumas slėgiui : iki 2500 klasė (PN420), tinkama aukšto slėgio garams ir gamtinių dujų vamzdynams;
Atsparumas korozijai/nusidėvėjimui : Tinka terpei, kurioje yra dalelių (tokių kaip srutos, pelenai), anti-užsegimas per karbido sandarinimo paviršių ir savaiminio valymo projektą .
Patikimumas sandarinimo
Metalo kietieji sandarikliai neturi senėjimo ir deformacijos esant aukštai temperatūrai ir aukštam slėgiui, o nuotėkio greitis yra daug mažesnis nei minkštų sandariklių;
Konkretiška sandarinimas : Dvigubo vožtuvo sėdynės dizainas palaiko dvikryptį terpės srautą be montavimo krypčių apribojimų .
Ilgas gyvenimas ir žema priežiūra
Atsparus susidėvėjimas prailgina tarnavimo laiką ir sumažina prastovos priežiūros dažnį;
Modulinė struktūra palengvina greitą sandariklių pakeitimą .
Metale sėdintis „Trunnion“ rutulinio vožtuvo specifikacija
|
daiktas |
vožtuvas |
|
Paraiška |
Pramoninis naudojimas, vandens pramonės naudojimas, namų ūkio naudojimas |
|
Uosto dydis |
Dn 10- dn1000 |
|
Garantija |
24 mėnesiai |
|
Kilmės vieta |
Kinija |
|
Henanas |
|
|
Galia |
Rankinis, elektrinis, pneumatinis, hidraulinis |
|
Terpės temperatūra |
Žema temperatūra/aukšta temperatūra/normali temperatūra/terpės temperatūra |
|
Prekės ženklas |
Gnee |
|
Struktūra |
Rutulys |
|
Žiniasklaida |
Dujos, aliejus, vanduo, garai |
|
Individualizuota parama |
OEM, ODM, OBM |
|
Pristatymo laikas |
7-15 dienos |
|
Danga |
Pritaikytas |
|
Vožtuvo korpusas |
Kaltas suvirinimas |
|
Kūno medžiaga |
304, 304L, 316L |
|
Moq |
10 |
|
Uostų dydžiai |
Pilnas gręžinys ir sumažintas gręžinys |
|
Dizainas ir gamyba |
BS6364, MESC SPE77/200, JB/T7749 |
|
Gaisro saugus dizainas |
API607, API 6FA |

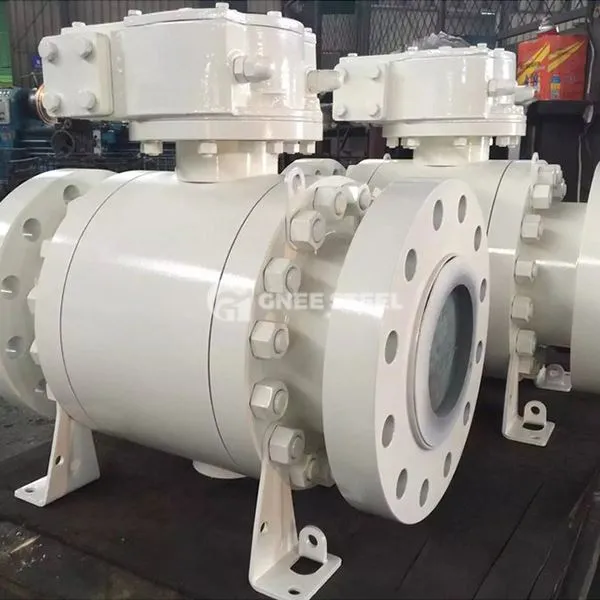

Metalinis sėdintis kamuolio rutulinis vožtuvas
Paraiškos
| INDURAL | Paraiškos | Fkavimas |
|---|---|---|
| Nafta ir dujos | Žalios naftos pernešimas, aukšto slėgio gamtinių dujų vamzdynai | Segmentinis ribinis/srauto reguliavimas siekiant užtikrinti tolimojo vamzdynų saugumą |
| Chemical Pramonė | Korozinė terpė (rūgštis, šarmai), aukštos temperatūros reaktorius | Atsparus korozijai srauto perėmimas, kad būtų išvengta saugos avarijų, kurias sukelia nutekėjimas |
| Elektra | Aukštos temperatūros garų sistemos (katilai, turbinos) | Atlaiko virš 540 laipsnių garo, stabilus atidarymas ir uždarymas |
| Metalurgija/kasyba | Srutų pervežimo ir dulkių valdymo sistema | Atsisakyti dalelių susidėvėjimo ir išlaikyti nuolatinę gamybą |
Metale sėdintys „Trunnion“ rutuliniai vožtuvai, pasižymintys trimis pagrindinėmis ekstremalių darbo sąlygų atsparumo, nulinio nuotėkio antspaudo ir ilgo aptarnavimo tarnavimo laikotarpiu savybėmis, yra atsakingi už šias pagrindines sritis, tokias kaip energija ir chemijos pramonė:
① Saugos garantija: pašalinkite aukštos temperatūros ir aukšto slėgio terpės nutekėjimo riziką;
② Gamybos tęstinumas: sumažinkite gamybos pajėgumų nuostolius, kuriuos sukelia prastovos;
③ Kainų optimizavimas: sumažinkite priežiūros dažnį ir atsarginių dalių sunaudojimą
