Visiškai suvirintas rutulinis vožtuvas

Visiškai suvirintas rutulinio vožtuvas yra aukštos kokybės vožtuvas su visomis suvirinimo dalimis, jo korpusas priima integruotą suvirintą struktūrą, be atvirų sriegių ar flanšų, pašalindama išorinio nuotėkio riziką, o jo pagrindinė funkcija yra kontroliuoti dujotiekio skysčių ir reguliavimo atidarymą ir uždarymą.

Struktūriniai komponentai

• Vožtuvo korpusas: suvirintas iš viso plieno vamzdžio, kad būtų užtikrintas konstrukcinis vientisumas ir sandarinimas.
• Rutulys: pagrindinės angos ir uždarymo komponentai, veidrodžio paviršius, šlifuojantis, kad sumažintų trintį.
• Vožtuvo sėdynė: Paprastai metalo ir polimero (pvz., PTFE) kompozicinis sandarinimo žiedas su spyruokle, kad padidintų sandarinimo pritaikomumą.
• STEM: Dvigubas O žiedo sandariklio dizainas, sujungdamas vairuotoją prie rutulio, sukasi 90 laipsnių, kad veikimo metu būtų atidaryta ir uždaroma.
• Pagalbiniai komponentai: ribotuvai, tarpikliai, spyruokliniai komponentai, antistatiniai prietaisai ir kt.

Dažniausiai naudojamos medžiagos

• Vožtuvo korpusas: anglies plienas (ST37, A 106- b), nerūdijantis plienas (304/316).
• Rutulys: Nerūdijančio plieno 304/316, dalis paviršiaus nikelio, padengtos siekiant padidinti atsparumą korozijai.
• Vožtuvo sėdynė: metalo matricos inkrustuotos PTFE, RTFE, nailono ir kitos polimero sandarinimo medžiagos.
• Vožtuvo stiebas ir guolis: lydinio medžiaga + PTFE danga, turinti savarankiškumo gebėjimą.

• Nominalusis skersmuo: dengiantis mažo ir vidutinio skersmens iki didelio skersmens vamzdynų, paprastai DN 50- DN1200.
• Nominalus slėgis: Iki 42MPa prisitaikykite prie aukšto slėgio aplinkos.
• JUNGTIS: Visos suvirinta struktūra, be flanšo ar srieginės sąsajos.
• Taikoma temperatūra: -196 laipsnis -+550 laipsnis (priklausomai nuo sandarinimo medžiagos).
• Važiavimo režimas: rankinis, elektrinis, pneumatinis, hidraulinis, palaiko nuotolinio automatikos valdymą.

Našumo pranašumai

• Neapdorotas dizainas: Integruota suvirinta konstrukcija pašalina išorinius nuotėkio taškus, tinkančius degiausioms ir sprogstamosioms terpėms.
• Patikimas sandarinimas: Metalo ir polimero kompozicinė vožtuvo sėdynė gali prisitaikyti prie slėgio ir temperatūros pokyčių, išlaikant ilgalaikį sandarumą.
• Korozija ir atsparumas dilimui: Nerūdijančio plieno rutulio ir karbido vožtuvo sėdynė, kad prailgintumėte aptarnavimo tarnavimo laiką, prisitaikytumėte prie terpės, kurioje yra dalelių.
• Lankstus veikimas: 90 laipsnių sukimosi atidarymas ir uždarymas, mažas sukimo momentas, greito atsako palaikymas ir automatizavimo valdymas.
• Priešgaisrinė sauga: Grafinis tarpiklis ir metalo sandarinimo struktūra gaisre vis dar gali išlaikyti sandariklį.

Taikymo pramonė

• Energetikos pramonė: naftos, gamtinių dujų tolimojo nuotolio vamzdynai ir šulinio galvutės įrenginiai, anglių dujinimo/suskystinimo projektai.
• Chemijos pramonė: stiprios korozinės terpės (tokios kaip rūgštis, šarvai) transportavimo kontrolė.
• Savivaldybių ir aplinkos apsauga: šildymo vamzdžių tinklas, nuotekų valymo sistema.
• Galia ir metalurgija: aukštos temperatūros garų vamzdynas, pramoninės dujų perdavimas.

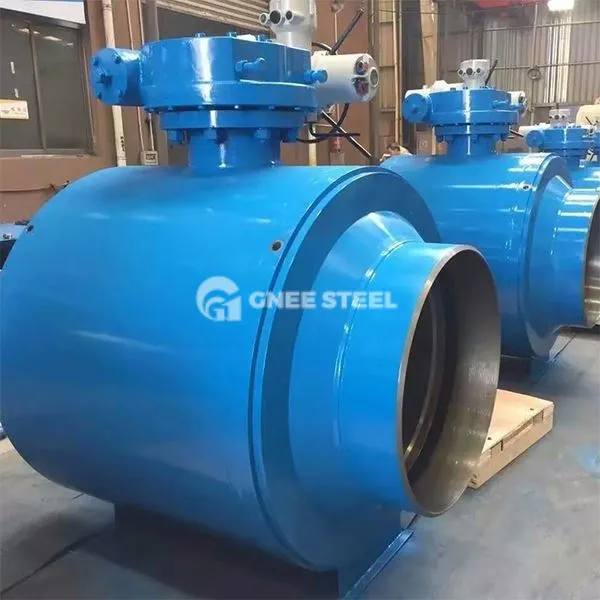

Gnee visiškai suvirintas rutulinis vožtuvas



Visiškai suvirintas rutulinis vožtuvas

Visiškai suvirintas rutulinis vožtuvas

Visiškai suvirintas rutulinis vožtuvas
