Kaltas plieninis „Trunnion“ rutulinio vožtuvo aprašymas
Kaltas plieninis „Trunnion“ rutulinio vožtuvas yra rutulinis vožtuvas, pagamintas iš suklastotos plieninės medžiagos .. Jo projektavimo bruožas yra tas, kad rutulys yra fiksuotas vožtuvo korpuse per briauną ir gali pasukti aplink briauną, kad atidarytų ir uždarytų vožtuvą .}, tokio tipo vožtuvas turi šias savybes:
Medžiaga: kaltas plienas, turintis didelį stiprumą, aukštą atsparumą temperatūrai, atsparumui korozijai ir kitoms puikioms savybėms .
Taikymo laukas: daugiausia naudojamas pramoniniuose laukuose, tokiuose kaip nafta, gamtinės dujos, chemijos pramonė ir elektros energija, ir gerai veikia aukšto slėgio ir aukštos temperatūros aplinkoje .
Struktūrinės savybės: „Trunnion“ struktūra ištaiso rutulį, sumažina trintį ir nusidėvėjimą veikimo metu ir prailgina vožtuvo . tarnavimo laiką
Sandarinimo našumas: paprastai naudojamos metalinės kietos sandariklio ar minkštų sandarinimo medžiagų, kurios gali išlaikyti gerą sandarinimo efektyvumą ekstremaliomis darbo sąlygomis .
Veikimo sukimo momentas: konstrukcinis dizainas yra pagrįstas, veikimo sukimo momentas yra mažas, todėl lengva valdyti rankinius arba elektrinius ar pneumatines pavaras .
Padirbtas plieninis „Trunnion“ rutulinio vožtuvo specifikacija
|
Dizainas ir gamyba
|
API6D ASME B16.34 GB/T12237
|
|
Akis į akį
|
ASME B16.10 GB/T12221
|
|
Ryšys baigiasi
|
ASME B16.5 ASME B16.47 GB/T9113 JB/T79 HG20592
|
|
Patikrinimas ir išbandymas
|
GB/T9092 API598
|
|
Slėgio klasė
|
150 svarų 300 svarų 600 svarų 900lb 1500lb 2500lb
|
|
Pagrindinė medžiaga
|
A216 WCB /A352 LCB /A217 WC6 /A217 WC9 /A217 C5 /A351 CF8 (M) /A351 CF3 (M)
|
|
Dydis (į)
|
2" 2-1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24" 28" 30" 32" 36" 40"
|
|
Aptarnavimas
|
Vandens / aliejaus prekės / garai / dujos / rūgštis ir tt .
|

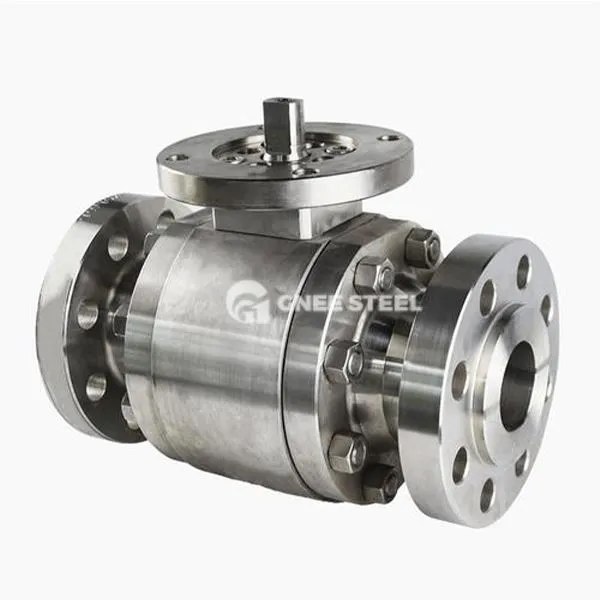

Padirbtas plieninis trunniono rutulinis vožtuvas
Privalumai
Ultra aukštas slėgio tolerancija: Kaltas vožtuvo korpusas turi tankią struktūrą, o 2500 klasės atsparumas slėgiui yra 40% didesnis nei lietinio plieno;
Ypatingas pritaikomumas: sandariklis yra stabilus nuo -196 laipsnio gilus aušinimas iki 550 laipsnių aukštos temperatūros sąlygų;
Long life design: The hard sealing ball is resistant to particle erosion, and the opening and closing life is >100, 000 kartų;
Patogi techninė priežiūra: modulinė vožtuvo sėdynė palaiko internetinį pakeitimą be vožtuvo išardymo .
Programos
Itin aukšto slėgio energija: Gamtinių dujų suspaudimo stotis (2500 klasė), skalūnų dujų superkritinis injekcijos vamzdynas;
Branduolinės energijos ir chemijos pramonė : branduolinio salos aušinimo skysčio kontrolė (550 laipsnių aukšta temperatūra), stiprus rūgšties terpė pernešimą (F316L atsparumas korozijai);
Speciali pramonė : skysto vandenilio kaupimas ir transportavimas (-196 laipsnio gilus aušinimas), aviacijos hidraulinio bandymo stendas .
