Elektrinis flanšo rutulio vožtuvas Aprašymas
Elektrinis flanšo rutulinis vožtuvas yra automatizuotas valdymo vožtuvas, sudarytas iš elektrinės pavaros ir su flanšu sujungtu rutuliniu vožtuvu. Tai verčia rutulį, kad pasuktų 90 laipsnių, gavęs elektrinį signalą, kad būtų pasiektas greitas dujotiekio terpės atidarymas ir uždarymas ar srautas. Pagrindinės jo funkcijos apima:
Nuotolinio valdymo pultas: tinkami pramoniniams scenarijams, kuriems reikalingas automatizuotas veikimas (pvz., Naftos ir chemijos vamzdynai), palaiko 4-20 MA signalo įvestį ir 220 V kintamos srovės galios pavarą.
Aukštas sandarinimas: minkštas sandariklis (PTFE) arba kietas sandariklis (metalas iki metalo) patenkina skirtingų terpių poreikius, o nuotėkio lygis pasiekia ANSI VI lygį.
Konstrukcinės ir dizaino ypatybės
Vožtuvo korpusas ir medžiagos:
Vožtuvo korpusas pagamintas iš kaltos anglies plieno, nerūdijančio plieno arba lydinio plieno (pvz., WCB, 304/316), flanšo jungtis atitinka GB/ANSI/DIN standartus, o atsparumas slėgiui pasiekia PN 16- pN63 (1. 6-6. 4MPA).
Rutulio paviršius purškiamas karbidu (pvz., Volframo karbidu), o viso gręžinio dizainas sumažina srauto pasipriešinimą, o slėgio nuostoliai yra mažesni nei tų pačių specifikacijų vartų vožtuvų.
Pavara:
Įrengtos GT, DSR arba DKJ serijos elektrinės pavaros, įmontuota servo sistema, palaikymo jungiklio tipo arba reguliavimo tipo valdymas ir sukimo momento diapazono dangteliai 50-2000 n · m.
Tiesioginės pavaros struktūra supaprastina diegimą, turi trumpą reakcijos laiką (paprastai mažesnį arba lygų 15 sekundžių) ir yra tinkamas dažnai atidarymo ir uždarymo scenarijams.
Sandarinimas ir saugumas:
DUAL SEAL PROJEKTAS: Vožtuvo stiebas priima PTFE pakavimą ir O žiedą, kad būtų dvigubas sandariklis, o vožtuvo sėdynė kompensuoja nusidėvėjimą per spyruoklinį išankstinį įkrovą, kad užtikrintų ilgalaikį sandarinimą.
Peralurinis ir atsparios sprogimui: pavara atitinka EXDⅱBT4 atsparaus sprogimo standartą, o sustorėjusio vožtuvo korpuso konstrukcija gali atlaikyti ekstremalią temperatūrą nuo -29 laipsnio iki 450 laipsnių.
Elektrinio flanšo rutulinio vožtuvo specifikacija
|
Nominalus skersmuo DN (mm)
|
Dn 15- dn200
|
|
Nominalus slėgis
|
Pn1. 0/1,6/2,5/4. 0/6,4MPa
|
|
Taikoma terpė
|
Vandens/naftos/azoto rūgštys/acto rūgštys/srutos/klampumo skystis ir panašiai
|
|
Tinkama temperatūra
|
-40 laipsnis -+80 laipsnis (ptfe/ppl sandarinimas) -40 laipsnis -+350 laipsnis (metalo sandarinimas)
|
|
Nutekėjimas
|
Tinka ANSI B16.104 standartui
|
|
Rotacinis kampas
|
90 laipsnis
|
|
Kūno medžiaga
|
WBC, 304, 316
|
|
Sėdynės medžiagos
|
PTFE („Nornal Temp“), specialusis PPL (aukšta temp), metalo sandarinimas (aukšta temp)
|

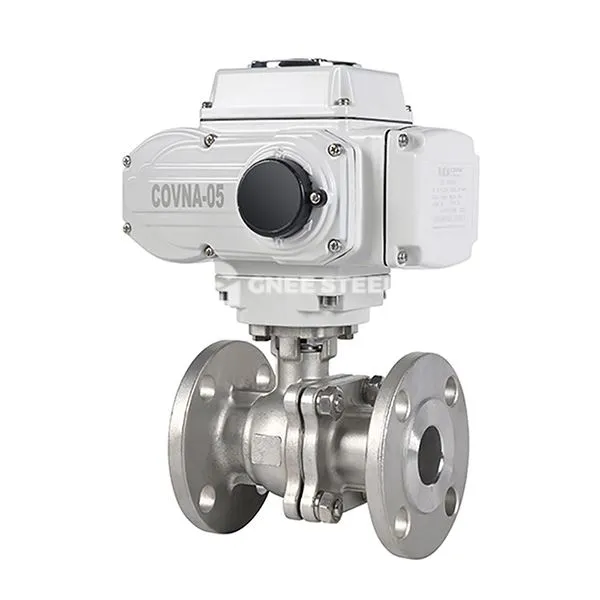

Elektrinis flanšo rutulinis vožtuvas
SELEKCIJOS PASIŪLYMAI:
Korozinė terpė : renkasi 316L nerūdijančio plieno vožtuvo korpusą + kietojo sandariklio struktūra (Q941Y-P serija).
Aukštos slėgio scenarijai: Pasirinkite suklastotą vožtuvo korpusą (pvz., A105) + 600 klasė arba didesnė flanšo jungties dizainas.
Reguliacijos reikalavimai: sukonfigūruokite proporcingą elektrinę pavarą (pvz., PSQ seriją), palaikymas 0-90 laipsnio linijinis reguliavimas.
Paraiškos
Petrocheminė pramonė : Avarinis perdirbimo gamyklos vamzdynų uždarymas, reaktoriaus žaliavų paskirstymas.
ENERGIJA IR POWER: Šiluminių elektrinių garų sistemos reguliavimas, atominių elektrinių aušinimo vandens valdymas.
Aplinkinė apsaugos inžinerija: Korozinis vidutinio nuotekų valymo įrenginių ribos, srauto kontrolė išmetimo dujų desulfurizacijos sistemų.
