Kriogeninis rutulinis vožtuvas

Kriogeninis rutulinis vožtuvas yra savotiškas vožtuvas, skirtas vidutinei temperatūrai -40 laipsniu -250 laipsniui (kai kurie modeliai gali būti tokie žemi kaip -196 laipsnis) žemos temperatūros ar ypač žemos temperatūros, tinkamos, kad būtų galima naudoti rutulį 90 laipsnių, kad būtų pasiektas atidarymas ir uždarymas, su „Ultra-Low-Temperature“ aplinka, tinkama, kad būtų galima valdyti, kad būtų galima valdyti, kad būtų galima valdyti 90 laipsnius, kad būtų galima pasiekti angą ir uždaryti, su kompaktine struktūra, kad būtų lengva, kad būtų galima valdyti, kad būtų galima valdyti 90 laipsnius. (SGD), skystas deguonis ir kitas lengvai deginamas terpės valdymas.

Komponentai

• Kūnas ir variklio dangtis: pagrindinė struktūra, paprastai su išplėstine kaklo konstrukcija, kad būtų sumažintas žemos temperatūros poveikis vožtuvo kamienui.
• Rutulys: pagrindinės angos ir uždarymo dalys, veidrodžio poliravimo paviršius, siekiant sumažinti trintį, ir vožtuvo sėdynė, kad susidarytų sandariklis.
• Sėdynės ir sandarinimo medžiaga: Politetrafluoretilenas (PTFE), modifikuotos PTFE arba keraminės užpildo medžiagos dažniausiai naudojamos siekiant užtikrinti patikimą sandarinimą žemoje temperatūroje.
• Vožtuvo stiebas: aprūpintas anti-aklavietės struktūra, kad vožtuvas būtų išvengtas atsiribojimo dėl vidinio slėgio, o operacinis stiebas palaiko rankinę, elektrinę ar pneumatinę pavarą.
• Pagalbiniai komponentai: Izoliacinis lašelių dėklas (siekiant išvengti šalčio), spyruoklinio kompensavimo įtaisas (automatiškai kompensuoti nusidėvėjimo paklaidą), įdaro dėžutė (siekiant sustiprinti stiebo sandarinimą).

Medžiagos

• Kūnas/variklio dangtis: nerūdijantis plienas (304/316), žemos temperatūros plienas (LCB, LC3), lydinio plienas (CF8).
• Rutulys ir sėdynė: Nerūdijantis plienas (304/316) arba anglies plienas, paviršius padengtas kietu lydiniu, kad padidėtų atsparumas dilimui.
• Sandarinimo medžiaga: PTFE, RTFE, polietilenas ir kitos žemos temperatūros atsparios polimero medžiagos.

Specifikacijos dydis

• Nominalusis skersmuo: DN 15- DN600 (kai kurie modeliai palaiko didesnį kalibrą).
• Slėgio įvertinimas: 150- klasė900, iki 42MPA.
• Taikoma temperatūra: -196 laipsnis -+80 laipsnis (priklausomai nuo sandarinimo medžiagos).
• Ryšys: flanšo, suvirinimo ar sriegio jungtis, kai kurie modeliai priima visą gręžinio dizainą, kad sumažintų srauto pasipriešinimą.

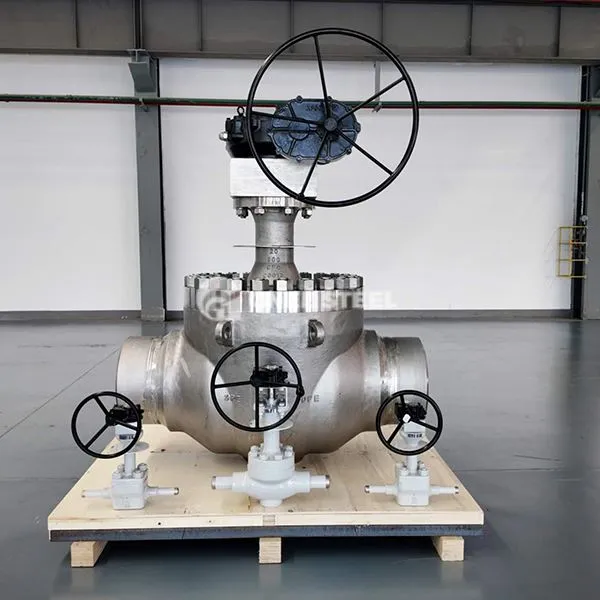

Gnee kriogeninis rutulinis vožtuvas



Savybės ir pranašumai

• Atsparus kraštutinei žemai temperatūrai: Specialios medžiagos ir giliai aušinimo apdorojimo procesas neužtikrina deformacijos ir nuotėkio, esant -196 laipsniui.
• Puikus sandarinimo našumas: modifikuotas PTFE sandarinimo žiedas + spyruoklinės kompensacijos struktūra, kad būtų pasiektas nulis.
• Patogus ir saugus veikimas: 90 laipsnių sukamas atidarymas ir uždarymas, mažo sukimo momento dizainas, palaikymo rankinis/elektrinis/pneumatinė pavara.
• Korozija ir atsparumas susidėvėjimui: Nerūdijančio plieno korpusas ir karbido danga, kad prisitaikytų prie kietųjų dalelių ar korozinės terpės.
• Gaisras ir sprogimas atsparūs: grafito sandarinimas ir antistatinis dizainas, siekiant patenkinti didelės rizikos aplinkos saugos reikalavimus.

Paraiškos

• Energijos pramonė: suskystintos gamtinių dujų (SGD) pristatymas, naftos chemijos žemos temperatūros terpės kontrolė.
• Pramoninės dujos: skystas deguonis, skystas azotas, skystas amoniakas ir kitos kriogeninės laikymo ir transportavimo sistemos.
• Cheminis ir šaldytuvas: propanas, butanas ir kitas suskystintas dujotiekis, šaldymo įrangos skysčių valdymas.
• Aviacijos ir kosmoso ir moksliniai tyrimai: ypač žemos temperatūros eksperimentinis įrenginys, raketų degalų tiekimo sistema.

• Ekstremalus aplinkos pritaikymas: vienintelis vožtuvo tipas, galintis stabiliai veikti -196 laipsnio ypač žemoje temperatūroje.
• Sauga ir patikimumas: nulio nuotėkio sandariklis ir sprogimas atspari dizainas, skirtas apsaugoti degių ir sprogstamųjų terpių saugumą.
• Ilgas gyvenimas ir žema priežiūra: savaiminio valymo srauto kelias ir dėvėjimo kompensacijos struktūra žymiai sumažina priežiūros dažnį.
• Ekonominis ir efektyvus: mažas atsparumas skysčiams (arti tiesiosios sekcijos), energijos taupymo efektas yra puikus.
