Rutulinis vožtuvas naftos ir dujų pramonės aprašymui
Rutulinis naftos ir dujų pramonės vožtuvas yra vožtuvas, skirtas naftos ir dujų transportavimui. Tai gali suvokti, kad terpės įjungimas, reguliavimas ar srauto valdymas vamzdyne pasukant rutulį. Pagrindinės funkcijos apima:
Aukšto slėgio sandarinimas: atitikkite naftos ir dujotiekių aukšto slėgio reikalavimus (pvz., PN 16- PN420), nuotėkio lygis pasiekia VI, nuotėkio tūrio tūris, nuotėkio tūris<100ppm;
Draustis iki ekstremalių darbo sąlygų. : Tinkamas temperatūros diapazonas dengia -29 laipsnį ~ 538 laipsnį, tinkamas suskystintoms gamtinėms dujoms (SGD), aukštos temperatūros garams ir kitiems scenarijams;
Medium pritaikomumas: kietos sandarinimo struktūra gali atlaikyti žalią aliejų, turintį kietas daleles ir pluoštus bei ėsdinančias dujas.
Struktūra ir klasifikacija
APSAUGA Sandarinimo forma:
Soft Sandrijavimo rutulinio vožtuvo : Naudojant PTFE ir kitas medžiagas, tinkančias įprastoms naftos ir dujų terpėms (tokioms kaip gamtinės dujos, suskystintos naftos dujos);
Hard Sandrijavimas rutulinio vožtuvas : Stellite lydinio paviršiaus paviršiaus paviršiaus paviršius, atsparūs aukštai temperatūrai, aukštam slėgiui ir abrazyvinei terpei.
Ryšio metodas:
Iai suvirintas rutulinis vožtuvas : Vožtuvo korpusas yra suvirintas kaip visuma, be nuotėkio rizikos, tinkamos tolimojo vamzdynams žemiau 900 klasės (DN 50- DN1500);
Flange sujungtas rutulinis vožtuvas: atitinka API standartus ir yra lengva išardyti bei prižiūrėti.
Važiavimo metodas:
Gas-Liquid jungtis rutulinis vožtuvas : Nereikia jokio išorinio maitinimo šaltinio, tinkamo nuotoliniam tolimojo nuotolio gamtinių dujų vamzdynų valdymui;
Elektrinis/rankinis rutulinis vožtuvas : naudojamas įprastose stotyse arba reguliavimo scenarijuose.
Rutulinis vožtuvas naftos ir dujų pramonės specifikacijai
|
Uosto dydis
|
DN50 ~ DN1200 mm
|
|
Garantija
|
24 mėnesiai
|
|
Kilmės vieta
|
Henanas, Kinija
|
|
Galia
|
vadovas
|
|
Terpės temperatūra
|
Normali temperatūra, aukšta temperatūra, žema temperatūra
|
|
Prekės ženklas
|
Gnee
|
|
Struktūra
|
Rutulys
|
|
Žiniasklaida
|
Nafta ir dujos, garai, vanduo.Chemical ir kt.
|
|
Individualizuota parama
|
OEM, ODM, OBM
|
|
Kūno medžiaga
|
Kaltas anglies plienas, suklastotas CF8/CF8M nerūdijantis plienas
|
|
Rutulinė medžiaga
|
Kaltas anglies plienas, suklastotas CF8/CF8M nerūdijantis plienas
|
|
STEM medžiaga
|
Kaltas nerūdijantis plienas ir kt.
|
|
Sėdynės medžiaga
|
PTFE arba metalinis sandariklis su stellite, volframo karbidu
|
|
Pabaigos ryšys
|
Flanšas, suvirintas, lizdo suvirinimas ir sriegis
|
|
Projektavimo standartas
|
API 6D, API 608, API 607, ASME B16.34, ASME B16.25
|
|
Pažymėjimai
|
API 6D, API 607, API 598, ANSI/ASME B16.34, CE, JIS, DIN, BS
|
|
Moq
|
1 vienetas
|

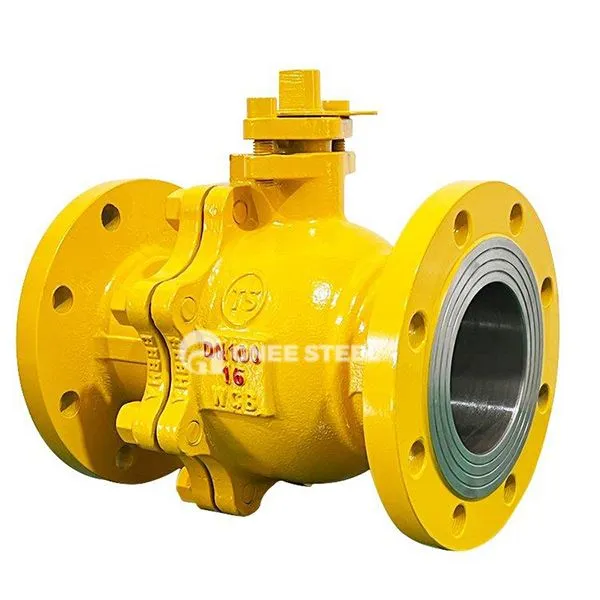

Rutulinis vožtuvas naftos ir dujų pramonei
Paraiškos
Naftos vamzdynai: Didelio skersmens visiškai suvirinti rutuliniai vožtuvai (pvz., DN1200) yra naudojami aukšto slėgio žalios naftos kamieno linijoms, kurių atsparumas slėgiui yra PN64; V tipo rutulinių vožtuvų reguliavimas tiksliai kontroliuoja terpės, kurioje yra dalelių, srautą.
Gamtinių dujų pervežimas: dujų ir skysčių sujungimo rutuliniai vožtuvai naudojami be priežiūros tolimojo nuotolio vamzdynams ir palaiko greitą atjungimą; 600 klasė kietai uždaryti rutuliniai vožtuvai yra tinkami aukšto slėgio gamtinių dujų paskirstymo stotyse.
SGD saugojimas ir transportavimas: Skysčiusiems gamtinių dujų apkrovimui ir iškrovimo bei laikymo rezervuarų sistemoms naudojami kriogeniniai rutuliniai vožtuvai (-196 laipsnis).
